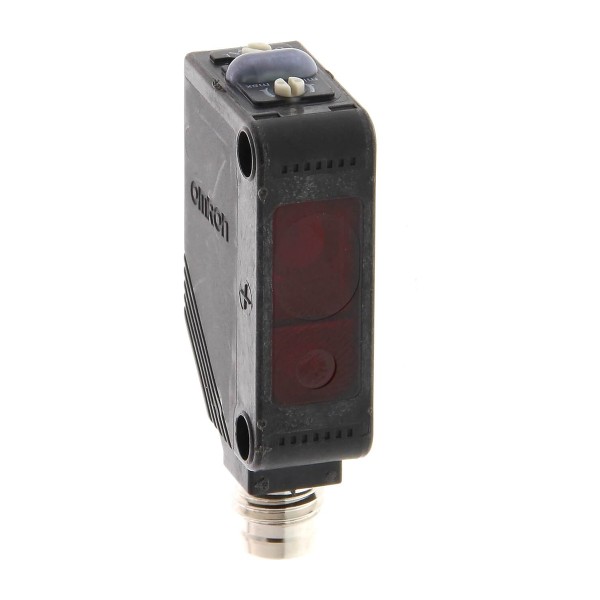

E3Z-LL88 фотоэлектрический датчик Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом проекте упаковочной линии самая частая причина ложных остановок - нестабильное срабатывание фотоэлектрических датчиков на глянцевых этикетках, темных крышках или при смене фона конвейера. Мы обычно решаем это не подбором фильтров в ПЛК, а правильной оптикой и принципом измерения. E3Z-LL88 фотоэлектрический датчик OMRON как раз рассчитан на такие участки: диффузный датчик с подавлением фона (BGS) и красным лазерным источником позволяет уверенно выделять объект по расстоянию, а не по отражательной способности фона.
OMRON E3Z-LL88 в задачах контроля наличия и позиционирования
По опыту эксплуатации, BGS дает практическую пользу там, где обычный диффузный датчик начинает ловить отражения от станины, направляющих или ленты. Пример: на узле подачи блистеров датчик стоит сбоку и смотрит на край изделия. При изменении цвета лотка стандартная оптика требует постоянной перенастройки, а BGS отсекает дальний фон и оставляет только рабочую зону. Это снижает количество микропростоев и упрощает регламент наладки при смене продукта.
Лазерный красный луч важен не ради дальности как таковой, а ради геометрии пятна и повторяемости. На мелких деталях (пружины, металлические вставки, пластиковые клипсы) более узкое пятно уменьшает эффект усреднения по поверхности и помогает стабильно ловить край, особенно при вибрации на быстром конвейере.
E3Z-LL88 фотоэлектрический датчик OMRON: что важно в монтаже и электрике
В полевых условиях мы ценим исполнение с разъемом M8 на 4 контакта. Это ускоряет замену датчика без расключения в клеммной коробке и снижает риск ошибок при сервисе, когда объект стоит, а времени на диагностику мало. Для линий с частыми мойками и запылением критична герметика: IP67 обычно хватает, чтобы переживать влажную уборку, брызги эмульсии и периодическую продувку, если соблюдать нормальную кабельную обвязку и не тянуть разъем на излом.
Питание в диапазоне 12-24 В удобно тем, что датчик нормально встраивается в стандартную полевую сеть шкафов управления, где одновременно сидят ПЛК, клапанные острова и HMI. Выход PNP логически прозрачен для большинства входных модулей, а выбор режима на свет/на затемнение позволяет привязать логику к безопасному состоянию. Например, на контроле присутствия тары часто выбираем схему, где при обрыве питания или кабеля вход уходит в 0 и ПЛК фиксирует неисправность как отсутствие сигнала, а не как ложное наличие.
Практика применения серии E3Z на быстрых механизмах
Когда механика работает быстро, на первый план выходит время реакции. Здесь важна не только скорость датчика, но и согласование с фильтрами входов ПЛК. Если входной модуль имеет программную задержку или аппаратный фильтр, суммарная латентность может стать заметной. Быстрый отклик датчика позволяет держать фильтры минимальными и не терять короткие метки на движущихся объектах, например при счете изделий на транспортере с малым шагом.
Температурный диапазон эксплуатации и хранения мы обычно рассматриваем в связке с реальными условиями: холодный склад, неотапливаемый цех, шкаф управления рядом с печью термоусадки. Если датчик держит минус, то в пуск после ночной стоянки меньше риска поймать дрейф чувствительности, а при плюсе - меньше деградации пластиков и уплотнений. Корпус из PBT в целом адекватен для промышленной среды: материал стабильный, не так активно стареет и нормально переносит умеренные масла и моющие растворы, если не выходить за рамки регламента химстойкости.
Что учитываем при наладке BGS и выборе зоны срабатывания
Подавление фона не отменяет базовых правил: мы всегда закладываем запас по расстоянию, чтобы фон гарантированно находился за пределом отсечки, а объект - в рабочем окне. На конвейере это означает, что при перепаде высоты ленты или при биении изделия нужно проверить крайние положения и не настраивать датчик впритык. Лазер помогает на мелких целях, но требует аккуратного позиционирования по углу, чтобы не ловить зеркальные блики от полированных поверхностей. В таких случаях мы разворачиваем датчик на небольшой угол или меняем точку контроля с плоскости на ребро.
Если нужен датчик, который стабильно отрабатывает на сложном фоне и в реальном цеховом режиме, берите E3Z-LL88 и закладывайте монтаж с корректной отсечкой фона и нормальной кабельной развязкой - мы поможем подобрать обвязку и быстро ввести узел в эксплуатацию.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияРазъём M8, 4 контакта
- Высота31 мм
- Глубина20 мм
- Источник светаКрасный лазер
- Материал корпусаPBT
- Механическое исполнениеКомплект/датчик
- Напряжение питания12 ... 24
- Принцип действияДиффузный с подавлением фона (BGS)
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания20-300мм мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика0.5 мс
- Тип выходов DOPNP
- Режим работыНа свет / на затемнение
