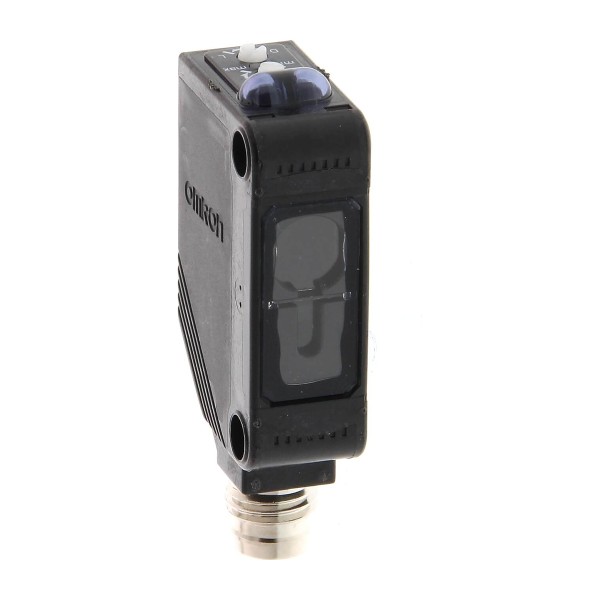

E3Z-LR86 фотоэлектрический датчик Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой линии упаковки или маркировки чаще всего проблема не в контроллере, а в стабильности дискретного сигнала на входе. То бликует пленка, то этикетка идет с перекосом, то оператор подкрутил кронштейн после мойки. В таких местах мы обычно ставим рефлекторный фотоэлектрический датчик с лазерным источником - чтобы получить предсказуемое пятно и четкую границу срабатывания даже на мелких объектах. E3Z-LR86 фотоэлектрический датчик OMRON как раз про эту задачу: компактный, быстрый и с нормальной промышленной обвязкой по питанию и подключению.
OMRON E3Z-LR86 в реальной эксплуатации
Рефлекторная схема удобна, когда нельзя поставить приемник напротив или нет места под сквозной барьер. Ставим датчик с отражателем на одной стороне конвейера - и получаем контроль наличия коробки, лотка, флакона. Важно, что лазерный красный луч дает более узкое и энергетически концентрированное пятно по сравнению со светодиодом. На практике это означает меньше ложных срабатываний на кромках, отверстиях, печатных метках и более уверенную работу на дальности, где светодиодные решения начинают требовать идеальной соосности.
Отдельно отмечаем время отклика 1 мс. Для дискретной автоматики это не цифра в паспорте, а запас по скорости при высокой производительности: на транспортере с шагом 100-150 мм и скоростью 1-2 м/с датчик успевает отработать фронт без расплывания импульса. В проектах с энкодером и аппаратным счетом это снижает риск пропусков, а в обычных ПЛК-задачах облегчает фильтрацию входов без грубых задержек.
E3Z-LR86 OMRON: подключение и электрическая совместимость
В поле ценится не только оптика, но и то, как датчик интегрируется в шкаф и в кабельную сеть. Разъем M8 на 4 контакта - это быстрый монтаж и замена без вскрытия кабель-каналов, удобно для сервисных бригад и для узлов, где датчики являются расходником. Мы часто используем стандартизированные шнуры M8-M12 через распределительные коробки, чтобы держать единый склад кабелей и не плодить нестандартные хвосты.
Питание 12-24 В дает нормальную совместимость с промышленными источниками и модульными системами ввода-вывода. PNP-выходы логично ложатся на большинство современных входных модулей. При диагностике это тоже удобно: стандартная полярность, понятная индикация, меньше ошибок при подключении после ремонта. Режимы на свет/на затемнение позволяют выбрать логику под конкретный сценарий - например, чтобы при обрыве отражателя или сильном загрязнении система уходила в безопасное состояние по потере света.
Оптика, настройка и типовые мини-сценарии
Серия E3Z обычно выбирается, когда нужны компактность и повторяемость установки. Корпус небольшого сечения упрощает монтаж в тесных зонах: между направляющими, возле прижимных роликов, в зоне аппликатора этикетки. Материал PBT в реальной жизни важен не столько прочностью, сколько стабильностью геометрии и стойкостью к типичным производственным воздействиям: вибрации, циклы нагрев-охлаждение, бытовая химия при обслуживании.
Контроль наличия отражателя в каретке: датчик смотрит на отражатель, при отходе каретки или попадании постороннего предмета фронт четкий, без дрожания сигнала.
Отслеживание прозрачных или бликующих упаковок косвенным способом: ставим отражатель под углом, добиваемся устойчивого контраста по возвратному сигналу, минимизируем влияние паразитных отражений.
Контроль метки на движущейся ленте: узкий лазерный луч помогает работать по небольшим элементам, где широкий световой пятак захватывает фон и дает нестабильную зону переключения.
Защита и температурный запас для цеха
IP67 - это не формальность, а возможность пережить регулярную влажную уборку, пыль, аэрозоли и случайные проливы. При этом важно помнить про правильный подбор ответной части разъема и уплотнений, иначе класс защиты на практике теряется на соединителе. Диапазоны рабочих и складских температур закрывают большинство цеховых условий, включая холодные зоны и транспортировку зимой. Такой запас снижает деградацию параметров при сезонных перепадах и уменьшает количество плавающих отказов, которые сложнее всего ловить в эксплуатации.
Если нужно быстро и аккуратно закрыть задачу дискретного контроля по отражателю с лазерной оптикой и нормальным промышленным подключением, закладывайте E3Z-LR86 и согласуем схему включения под ваш входной модуль и условия установки.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияРазъём M8, 4 контакта

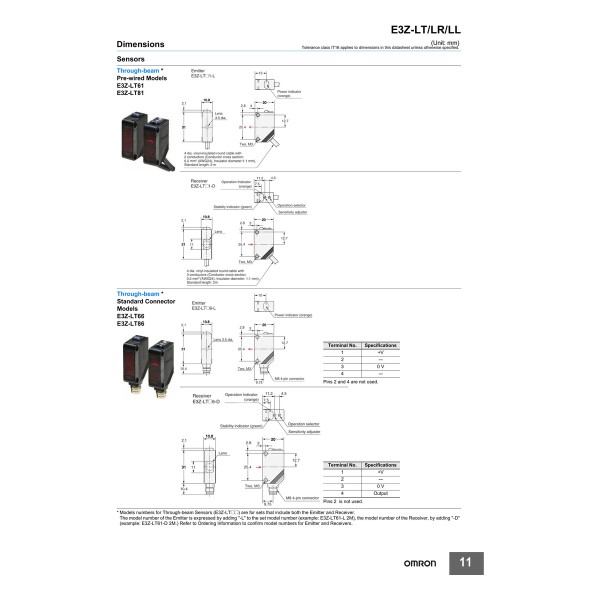

- Высота31 мм
- Глубина20 мм
- Источник светаКрасный лазер
- Материал корпусаPBT
- Механическое исполнениеКомплект/датчик
- Напряжение питания12 ... 24
- Принцип действияРефлекторный
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания15м мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика1 мс
- Тип выходов DOPNP
- Режим работыНа свет / на затемнение
