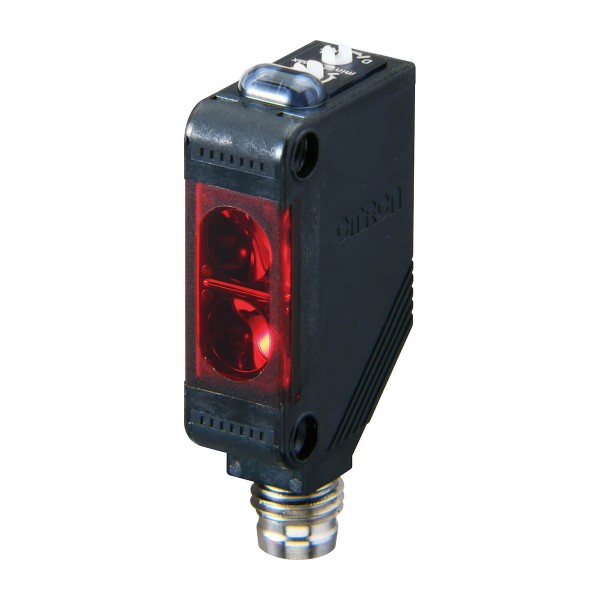

E3Z-LS61 2M фотоэлектрический датчик Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой задаче на конвейере нужно стабильно отлавливать край коробки или блистера, при этом фон постоянно меняется: то нержавейка, то окрашенный кронштейн, то блик от пленки. В таких местах обычный диффузный фотоэлектрический датчик быстро начинает давать ложные срабатывания. Мы для подобных узлов ставим E3Z-LS61 2M фотоэлектрический датчик OMRON именно из-за принципа BGS - подавление фона помогает отделить объект от задней стенки и отражающих конструкций, а не просто реагировать на общий уровень отраженного света.
OMRON E3Z-LS61 2M в реальной автоматике
Сценарий применения: участок упаковки. Объект - матовая этикетка на прозрачном флаконе, за ним - металлический направляющий лоток. При правильной настройке по дальности BGS датчик уверенно видит этикетку и игнорирует лоток, даже если освещенность в цехе гуляет или поверхность флакона дает паразитные отблески. На практике это снижает число остановов по ошибке контроля и уменьшает потребность в программной фильтрации сигнала в ПЛК.
Еще один частый кейс - контроль наличия детали в гнезде оснастки. Когда фон близко и геометрия плотная, важно, чтобы зона срабатывания была предсказуемой. Здесь хорошо работает короткая дистанция детектирования с возможностью выбора логики на свет/на затемнение - проще интегрировать в существующую схему и не переделывать логику безопасности/блокировок.
Почему принцип BGS важнее, чем просто дальность
В BGS датчик оценивает положение отраженного пятна внутри оптики, а не только интенсивность. Поэтому он менее чувствителен к цвету и блеску фона, а также к небольшим изменениям расстояния до задней поверхности. Для линий, где в одной зоне встречаются черные, белые и металлизированные элементы, это критично: мы получаем более стабильный дискретный сигнал на входе контроллера и меньше времени тратим на отладку порогов.
В сочетании с быстрым временем отклика порядка 1 мс датчик подходит для динамичных процессов: маркировка, счет изделий, контроль выхода из зоны запайки. В таких задачах задержка в десятки миллисекунд превращается в смещение по месту и ошибки синхронизации с исполнительными механизмами.
Конструктив и подключение без сюрпризов
Подключение выполнено кабелем, что удобно для серийных машин и узлов с постоянной вибрацией: меньше разъемных соединений - меньше причин для плавающих отказов. Длина 2 м обычно закрывает монтаж на стойке/кронштейне с выводом в клеммную коробку или кабель-канал без наращивания. При необходимости мы спокойно заводим сигнал на удаленный входной модуль через нормальную коммутацию в шкафу.
Корпус из PBT в цеховой эксплуатации ведет себя предсказуемо по геометрии и стойкости к моющим составам и масляному туману. По механике серия E3Z привычна монтажникам: датчик компактный, легко ставится в тесные узлы, где рядом пневматика и направляющие.
E3Z-LS61 2M OMRON: защита и температурный запас
Для реальной линии важна не только точность, но и выживаемость. Степень защиты IP67 позволяет без нервов эксплуатировать датчик в зоне брызг СОЖ, при регулярной влажной уборке и в местах, где конденсат - не редкость. Температурный диапазон по работе закрывает как холодные склады, так и теплые участки рядом с термоусадкой или печами, а запас по хранению удобен для ЗИП на площадке.
Интеграция в схемы управления и диагностику
Выход NPN хорошо ложится на распространенные входные карты с подтяжкой, а питание от 12 до 24 В упрощает включение в стандартные цепи машинной автоматики. При пусконаладке мы рекомендуем закладывать в программе ПЛК простую диагностику: контроль дребезга сигнала, таймер антидребезга под конкретную механику, а для критичных операций - сравнение с датчиком положения исполнительного органа. Это не усложняет проект, но заметно повышает устойчивость к нештатным ситуациям вроде загрязнения оптики или смещения кронштейна.
- Для объектов с бликами и переменным фоном BGS дает более стабильный порог, чем классическая диффузия.
- Быстрый отклик помогает держать точку срабатывания на скорости, без компенсаций в логике.
- IP67 и цеховой корпус снижают риск простоев из-за воды, пыли и обслуживающих работ.
Если нужен предсказуемый контроль наличия/положения на короткой дистанции в условиях сложного фона, закладывайте E3Z-LS61 2M в спецификацию и передавайте нам параметры узла - поможем проверить применимость по месту и схеме включения.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияКабель, 2 м
- Высота31 мм
- Глубина20 мм
- Источник светаИнфракрасный светодиод
- Материал корпусаPBT
- Механическое исполнениеКомплект/датчик
- Напряжение питания12 ... 24
- Принцип действияДиффузный с подавлением фона (BGS)
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания40-200мм мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика1 мс
- Тип выходов DONPN
- Режим работыНа свет / на затемнение
