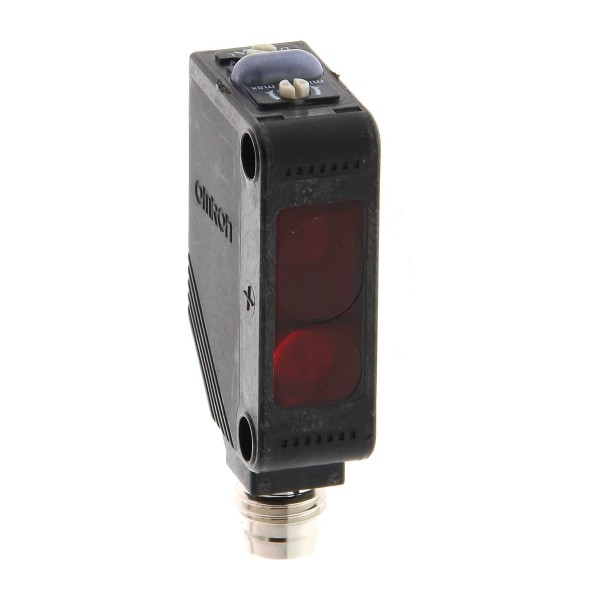

E3Z-LS66 фотоэлектрический датчик Omron

В цеховой автоматике чаще всего проблемы начинаются не с ПЛК, а с датчика: то ловит фон от конвейера, то не видит тёмную этикетку, то срабатывает на блеск плёнки. Мы ставим E3Z-LS66 как рабочий инструмент именно для таких задач - когда нужна предсказуемая детекция на коротких дистанциях и стабильность при изменении отражающей способности объекта.

OMRON E3Z-LS66 в задачах с фоном и паразитными отражениями

Ключевая инженерная ценность этого датчика - диффузный принцип с подавлением фона (BGS). На практике это означает, что датчик оценивает геометрию отражённого сигнала и отсекает дальние поверхности. Пример: на транспортере идёт картонная коробка, а за ней - блестящий металлический лоток или ролики. Обычный диффузный датчик может периодически переключаться из-за бликов. BGS позволяет выставить рабочую зону так, чтобы коробка уверенно фиксировалась, а ролики на заднем плане игнорировались.

Мы применяем такую схему, когда нельзя поставить отражатель или сквозной барьер, а также когда пространство ограничено и важно не усложнять механику. Рабочий диапазон срабатывания в пределах десятков сантиметров даёт возможность поставить датчик на раме, не вынося его в зону возможных ударов продуктом.

E3Z-LS66 OMRON: скорость реакции и согласование с логикой контроллера

Время отклика 1 мс - это не цифра для паспорта, а прямое влияние на точность синхронизации. На линии маркировки или сортировки мы часто работаем с короткими окнами: объект проходит зону контроля за доли секунды, а дальше идёт отбраковщик или печать. Чем меньше задержка на датчике, тем проще обеспечить повторяемость по месту и меньше приходится компенсировать в программе ПЛК с поправками на скорость ленты.

Выход NPN удобно стыкуется с типовыми дискретными входами 24 В в шкафах автоматики, особенно когда входные модули рассчитаны на подтяжку к плюсу. Плюс в том, что диагностика в поле проще: по индикаторам на входных клеммах и по падению напряжения можно быстро понять, есть ли переключение, не залезая в осциллограф. Режимы на свет/на затемнение позволяют подстроить логику под конкретную схему - например, чтобы обрыв кабеля или потеря питания переводили систему в безопасное состояние по входу.

Монтаж и подключение: разъём M8 и габариты в реальной компоновке

Подключение через разъём M8 на 4 контакта мы считаем практичным для сервисного обслуживания. На линии это снижает время замены: датчик снимается и ставится без перекоммутации в клеммной коробке, а риск перепутать жилы минимален. При серийном оснащении станков удобно держать одинаковые готовые шнуры, а не расключать каждый раз заново.

Компактный корпус серии E3Z помогает, когда датчик нужно разместить между направляющими, в зоне с ограничением по ширине или рядом с пневмоцилиндрами. Мы обращаем внимание и на материал корпуса PBT - он нормально переносит типовую цеховую химию на уровне брызг СОЖ и моющих растворов, если не нарушать регламент и не направлять струю под давлением в уплотнения. Степень защиты IP67 важна не сама по себе, а как гарантия, что при влажной уборке и пыли контактная группа и оптика не начнут деградировать через месяц эксплуатации.

Оптика и источник: инфракрасный светодиод для нестабильных поверхностей

Инфракрасный светодиод - хороший выбор для большинства материалов в упаковке и общей промышленности. В наших проектах это даёт более стабильную работу на цветных и печатных поверхностях по сравнению с видимым красным светом, когда оператор видит пятно и пытается по нему выставлять датчик, не понимая реальной чувствительности по отражению. Здесь важнее не видимость луча, а устойчивость к внешней засветке и повторяемость срабатывания на одинаковом расстоянии.

Диапазон температур и надёжность в шкафной и полевой установке

Рабочий температурный диапазон перекрывает типовые условия складов, неотапливаемых участков и горячих зон рядом с приводами. Для нас это означает меньше отказов из-за дрейфа параметров и меньше ложных срабатываний при переходах между сменами, когда оборудование остывает/нагревается. Температура хранения с запасом полезна на этапе логистики и ЗИП: датчики часто лежат на складе, а потом ставятся в работу без дополнительной калибровки.

Если нужен компактный датчик с BGS для коротких дистанций и стабильной работой на фоне конвейерных конструкций, берём E3Z-LS66 фотоэлектрический датчик OMRON и закладываем его в схему как предсказуемый элемент. Перед заказом согласуем тип логики входов и кабельную обвязку, чтобы на пусконаладке не тратить время на переделки.

Передайте нам условия установки и тип объекта - подберём правильную настройку и подключение, и поставим датчик в линию без сюрпризов.
