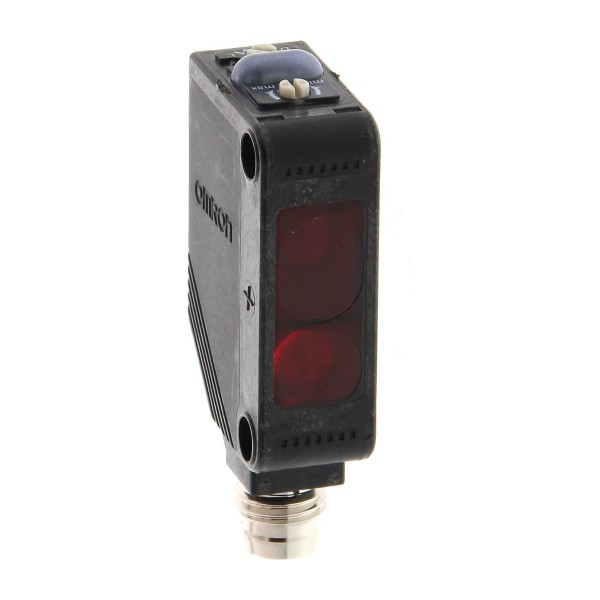

E3Z-LS86 фотоэлектрический датчик Omron

В типовой упаковочной линии чаще всего ломается не механика, а логика контроля. Коробка поехала с перекосом, этикетка бликует, оператор сменил пленку на более глянцевую - и фотоэлектрический контроль начинает ловить фон вместо объекта. В таких задачах мы обычно ставим датчики с подавлением фона, чтобы решение принималось по реальной дистанции до цели, а не по яркости отражения. Именно так работает E3Z-LS86 фотоэлектрический датчик OMRON: он стабильно отсекает задний план и дает предсказуемое срабатывание при смене цвета и фактуры изделия.

OMRON E3Z-LS86 в задачах контроля присутствия и позиции

По принципу диффузного измерения с BGS датчик уверенно различает объект в окне срабатывания и игнорирует конвейер, направляющие, стенки короба и прочие поверхности, которые в обычной диффузной схеме дают паразитный сигнал. На практике это удобно, когда:

• на одном транспортере идут изделия разных оттенков, а перенастраивать пороги нет времени;
• на фоне есть металлические детали или ролики, которые резко отражают ИК-излучение;
• нужно контролировать край продукта или наличие вкладыша в лотке без установки отражателя.

Диапазон срабатывания закрывает типовую геометрию небольших конвейеров, питателей и участков укупорки, где датчик можно поставить на кронштейн на боковине и работать по продукту сверху или сбоку. ИК-светодиод как источник излучения обычно дает более спокойную картину по засветкам от внешнего освещения, особенно при ярких люминесцентных и LED-светильниках в цехе.

E3Z-LS86 OMRON: что важно при внедрении в шкаф и на станок

В проектах автоматизации мы смотрим не только на дальность, но и на то, как датчик живет в эксплуатации. Здесь полезны несколько моментов.

• Быстрый отклик. Миллисекундный порядок времени реакции позволяет уверенно ловить метку или край изделия на быстрых транспортах и не раздувать программные фильтры в ПЛК. Это снижает задержки и упрощает привязку к энкодеру, если он есть.
• Универсальная логика выхода. Режимы на свет/на затемнение помогают подстроить поведение под технологию: например, на затемнение - для контроля перекрытия луча объектом, на свет - когда важен именно факт появления отражения в зоне.
• Питание от типовой шины. Поддержка распространенного диапазона питания упрощает включение в стандартные 24 В цепи станка без отдельного БП и без экзотики по защите.
• Защита корпуса. IP67 и корпус из PBT - это не формальность. В реальном цехе датчик регулярно получает аэрозоль СОЖ, моющие растворы, пыль от картона, а иногда и прямые брызги при промывке. Нормальная герметизация и стабильный пластик дают меньше отказов по проникновению влаги и растрескиванию.

Подключение и диагностика на монтаже

Разъемное подключение ускоряет замену: при сервисе не нужно раскручивать клеммы и искать обрыв в кабель-канале - снимаем датчик, ставим новый, проверяем индикацию и возвращаем линию в работу. Для участков с вибрацией и частыми переналадками это особенно заметно по времени простоя. PNP-выход удобно стыкуется с большинством дискретных входов современных ПЛК и модулей удаленного ввода, а также с промежуточными реле, если у вас силовая развязка сделана через них.

Мини-пример из практики: на участке подачи крышек датчик часто видит не только крышку, но и блестящий диск карусели. При переходе на BGS мы выставляем окно по расстоянию до крышки и получаем устойчивый сигнал даже при смене поставщика пластика, когда отражательная способность гуляет от партии к партии. В результате уменьшается число ложных блокировок и пропусков, а диагностировать проблему проще - геометрия либо попала в окно, либо нет.

Серия E3Z и поведение в сложных условиях

Серия E3Z обычно выбирается как рабочая лошадка для дискретного контроля в компактном корпусе. Для нас важно, что датчик нормально переносит холодные пуски и нагрев в закрытых кожухах, а также не требует сложного обслуживания. При корректной установке (жесткий кронштейн, отсутствие паразитных отражателей вблизи оптической оси, проверка углов) датчик держит повторяемость и не заставляет постоянно подкручивать настройку.

Если у вас на линии часто меняется продукт, рекомендуем при вводе в эксплуатацию сделать простую валидацию: прогнать 20-30 изделий разных цветов, проверить запас по срабатыванию на крайних положениях и зафиксировать положение кронштейна. Это дешевле, чем потом ловить плавающие отказы на смене.

Нужен надежный контроль объекта на фоне сложных поверхностей - закладывайте E3Z-LS86 в спецификацию и присылайте нам схему включения и условия установки, проверим совместимость по входам ПЛК и дадим рекомендации по монтажу.
