E3Z-LT86-D фотоэлектрический датчик Omron

На практике барьерные датчики чаще всего ставят туда, где нужно одно - стабильная фиксация факта прохода детали, без попыток угадывать цвет, глянец или текстуру. Типовой кейс: конвейер с высокими скоростями, где изделие появляется в зоне контроля на доли секунды, а ПЛК должен получить чистый дискретный сигнал без дребезга и ложных срабатываний от бликов. Именно под такие задачи мы обычно и закладываем приёмник E3Z-LT86-D фотоэлектрический датчик OMRON в составе пары барьерного контроля.

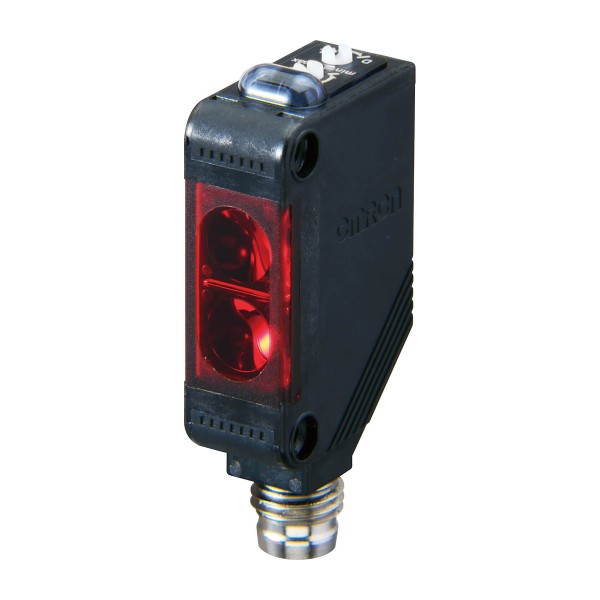

OMRON E3Z-LT86-D в барьерной паре

Механическое исполнение приёмник означает, что устройство не излучает, а только принимает луч от отдельного излучателя. Для эксплуатации это плюс: в узле контроля мы разделяем роли, проще диагностировать падение мощности излучения, запыление оптики и смещение юстировки. При барьерном принципе объект определяется по пересечению луча - это надёжнее на прозрачных и полупрозрачных изделиях, где отражательные датчики часто дают нестабильность из-за паразитных отражений.

Источник света красный лазер полезен не из-за модного слова лазер, а из-за геометрии пятна. Чем уже и стабильнее луч, тем увереннее ловим тонкие элементы (например, выводы, кромку флакона, проволочную скобу) и тем легче выстроить оптику через технологические окна. На наладке это экономит время: оператор видит точку и быстрее попадает в ось.

E3Z-LT86-D фотоэлектрический датчик OMRON для высоких скоростей

Время отклика 1 мс - это не абстрактная цифра. На транспорте с шагом 300 мм и скоростью 1 м/с изделие проходит через луч примерно за 300 мс, но мелкие элементы (этикетка, метка, хвостик пакета) могут находиться в зоне всего несколько миллисекунд. Быстрый отклик снижает риск пропуска и упрощает работу с короткими импульсами в ПЛК без сложных программных фильтров. Особенно заметно это на сортировщиках, упаковочных машинах и линиях подсчёта.

Питание в диапазоне 12-24 В удобно для типовой промышленной шины: можно запитывать от общего блока питания шкафа, не разводя отдельные уровни. При этом важно закладывать нормальную землю и развязку по помехам - на длинных трассах рядом с частотниками мы всегда рекомендуем корректную прокладку и экранирование, чтобы дискретный выход работал предсказуемо.

Подключение, логика выхода и интеграция с ПЛК

Разъёмное подключение M8 на 4 контакта - это про ремонтопригодность. На линии, где простои считаются минутами, возможность заменить датчик без перекоммутации в коробке часто решает. Кроме того, разъём дисциплинирует монтаж: меньше шансов перепутать жилы и получить плавающие неисправности.

Выход PNP в реальной схеме проще стыкуется с большинством современных входных модулей, где общий 0 В и логика по плюсу. Это снижает количество промежуточных реле и упрощает диагностику: при прозвонке и проверке индикатора на входе проще увидеть, что датчик действительно отдаёт уровень.

Режим на свет/на затемнение полезен при наладке и сервисе. Один и тот же датчик можно логически подстроить под конкретную механику: например, если в норме луч перекрыт (шторка безопасности в покое) - выбираем одну логику, если в норме луч свободен (подсчёт изделий) - другую. В итоге не приходится менять схему или переписывать куски кода в ПЛК ради инверсии сигнала.

Защита, корпус и условия эксплуатации

Степень защиты IP67 и корпус из PBT - это набор не про паспорт, а про выживаемость в цехе. PBT нормально переносит большинство типовых масел и моющих растворов, а IP67 закрывает вопрос с брызгами и периодической мойкой, если монтаж сделан аккуратно и разъём затянут. По температурному диапазону мы ориентируемся на работу от -25 до +55 °C: для неотапливаемых зон и складских ворот это часто критично, потому что зимой именно оптика начинает вести себя нестабильно при конденсате и перепадах.

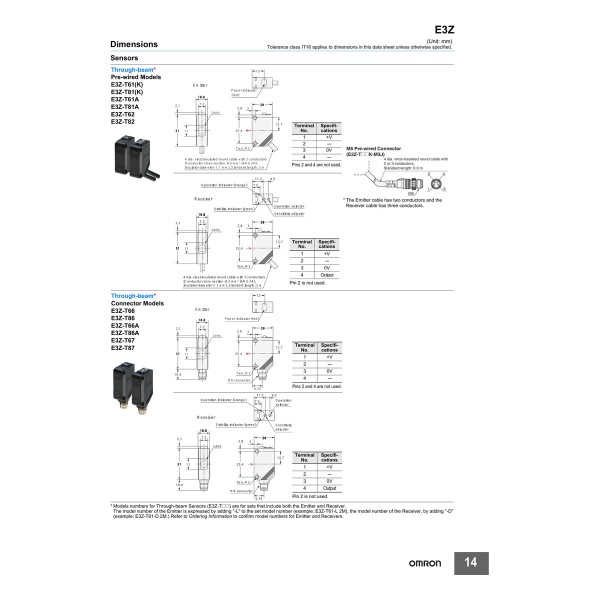

Отдельно отметим габариты корпуса: датчик компактный, его проще поставить в тесных ограждениях, на каретках, рядом с направляющими, где каждый миллиметр влияет на кинематику. В барьерных схемах это уменьшает плечо крепления и снижает риск сбить юстировку от вибрации.

Практика применения серии E3Z

Серия E3Z хорошо приживается в типовых задачах дискретного контроля: наличие/отсутствие, подсчёт, контроль разрыва ленты, контроль края. Пример из нашей практики: на этикетировщике датчик в роли приёмника работал в паре с излучателем на короткой базе, фиксировал проход флакона и давал метку на печать. После перехода на барьерную схему ушли ложные срабатывания от бликующей бутылки и мокрой поверхности после мойки.

Если подбираете приёмник под барьерный контроль и хотите получить стабильный дискретный сигнал без сюрпризов на скорости, закладывайте E3Z-LT86-D и сразу согласуем парный излучатель, кабельную обвязку и логику входов ПЛК.
