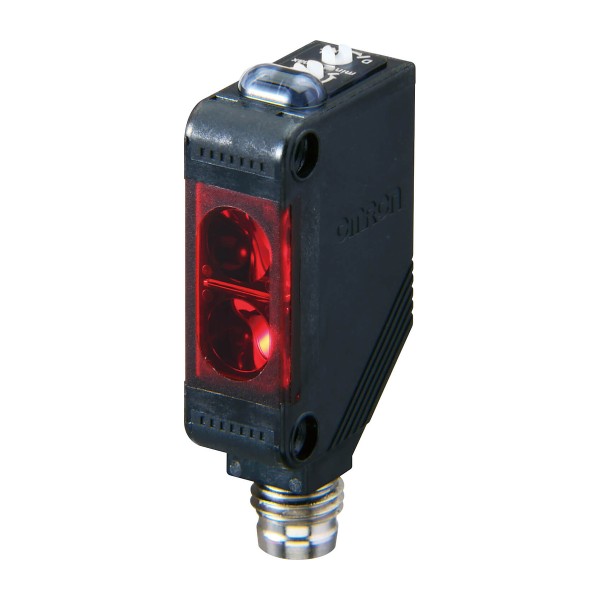

E3Z-LT86-L фотоэлектрический датчик Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной линии чаще всего ломается не датчик, а логика вокруг него: смещение направляющих, паразитные засветки, дрожание сигнала на быстрых конвейерах. Поэтому излучатель барьерной пары подбираем так, чтобы он давал предсказуемый луч и не требовал постоянной перенастройки. E3Z-LT86-L фотоэлектрический датчик OMRON - как раз из таких решений: красный лазер, быстрый отклик и нормальная механика для ежедневной эксплуатации.
OMRON E3Z-LT86-L в задачах пересечения луча
Это излучатель барьерного типа (на пересечение луча). На практике такой принцип удобен там, где надо не угадывать отражение от объекта, а фиксировать факт перекрытия луча приемника: контроль прохода детали, подсчет изделий, контроль наличия тары на транспортере, контроль положения толкателя. Барьерная схема стабильно работает на темных, глянцевых, сетчатых объектах - потому что не зависит от коэффициента отражения поверхности.
Дальность срабатывания 60 м - важная цифра не сама по себе, а как запас по оптике. При длинных базах легче развести механику, поставить датчики вне зоны ударов и абразива, а также компенсировать запыление линз. Мы обычно закладываем запас по расстоянию, чтобы через полгода эксплуатации не оказалось, что датчик приходится выкручивать на максимум чувствительности.
Почему лазер и 1 мс дают выигрыш на скорости
Красный лазер в излучателе - это не про красоту точки, а про точность наведения. На монтаже видно трассу луча, проще выставить соосность с приемником, меньше времени на пусконаладку и последующие переналадки после обслуживания оборудования. Для компактных механизмов и узких окон в ограждениях это критично.
Время отклика 1 мс полезно на быстрых линиях, где объект короткий или идет с малым шагом. Пример из практики: на фасовке мелких пакетиков при скорости ленты порядка 1 м/с пакет шириной 10 мм проходит зону луча за 10 мс. Запас по отклику позволяет отфильтровать дрожание, корректно считать единицы и не ловить пропуски при ускорениях.
Подключение и дискретный выход в составе шкафа автоматики
Разъем M8 на 4 контакта - это удобство сервисного доступа. Когда датчик стоит на подвижной части или в труднодоступной зоне, быстрое отключение без вскрытия клеммника экономит время и снижает риск перепутать жилы. Мы рекомендуем использовать готовые кабельные сборки с литым разъемом и нормальной фиксацией, особенно рядом с вибрацией и частыми мойками.
PNP-выход проще стыковать с типовыми входами ПЛК 24 В, без дополнительной развязки. Режимы на свет/на затемнение дают свободу в логике: можно выбрать безопасное состояние под конкретную механику. Например, при контроле закрытия защитного кожуха часто удобнее настроить так, чтобы при обрыве кабеля или потере питания вход уходил в аварийное состояние через логику контроллера и диагностику.
Серия E3Z и конструкция E3Z-LT86-L на производстве
Корпус из PBT и степень защиты IP67 - это практичная стойкость к влажной уборке, брызгам СОЖ и обычной пыли в цехе. По температуре эксплуатации диапазон -25 ... +55 °C закрывает большинство складов, наружных ворот и неотапливаемых участков, а хранение до -40 ... +70 °C полезно для запасных частей, которые лежат на складе без климат-контроля.
Компактные габариты помогают, когда датчик надо поставить в ограниченном объеме возле направляющих, пневмоцилиндров или встраиваемых модулей. При этом важно помнить: это именно излучатель. Для полноценного барьерного канала нужен соответствующий приемник и корректная соосность, иначе вы получите нестабильный порог и ложные срабатывания при вибрации.
Что учесть при монтаже и наладке
- Закладываем жесткое крепление и защиту от ударов: лазерная ось должна оставаться стабильной при вибрациях конвейера.
- Не ставим луч вплотную к блестящим ограждениям и зеркальным поверхностям, чтобы исключить паразитные переотражения на приемнике.
- Проверяем электрическую схему входа ПЛК: PNP лучше сразу диагностировать по обрыву и короткому замыканию через стандартные функции модуля ввода.
- Если линия моечная, используем кабель с правильным радиусом изгиба и герметичные ответные части разъема M8.
Если нужна стабильная барьерная оптика с быстрым откликом и понятной наладкой, закладывайте E3Z-LT86-L в спецификацию и согласуем совместимый приемник, схему подключения и типовой узел крепления под вашу механику.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияРазъём M8, 4 контакта
- Высота31 мм
- Глубина20 мм
- Источник светаКрасный лазер
- Материал корпусаPBT
- Механическое исполнениеИзлучатель
- Напряжение питания12 ... 24
- Принцип действияБарьерный (на пересечение луча)
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания60м мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика1 мс
- Тип выходов DOPNP
- Режим работыНа свет / на затемнение
