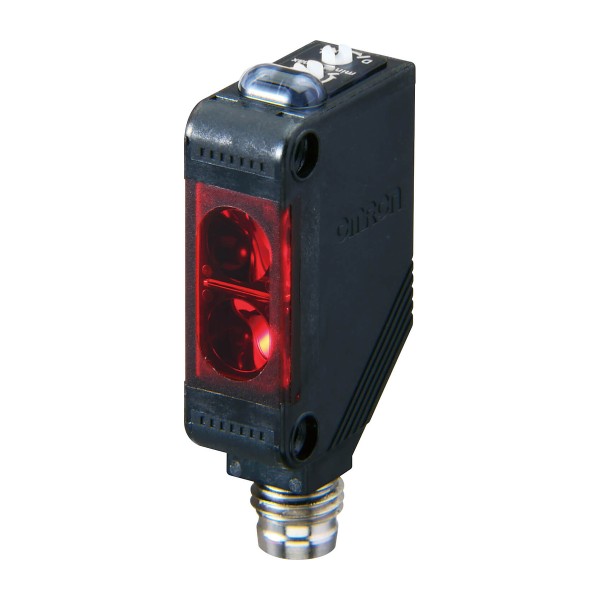

E3Z-R81 2M фотоэлектрический датчик Omron

В цеху чаще всего проблемой становится не выбор датчика как такового, а стабильность срабатывания на реальной линии: пыль от картона, отражающие пленки, вибрации на кронштейне, смена оператора и регулярные мойки. E3Z-R81 2M фотоэлектрический датчик OMRON мы обычно закладываем туда, где нужно уверенно ловить объект без механического контакта и без постоянных подстроек после каждого регламента.

OMRON E3Z-R81 2M в типовом сценарии конвейера

Классический пример - учет тары на ленточном транспортере перед этикетировщиком. Рефлекторная схема удобна тем, что на одной стороне стоит только датчик, а напротив - отражатель. В обслуживании это проще: меньше кабельных трасс, меньше крепежа, меньше точек, где что-то может разболтаться. При этом инфракрасный светодиод нормально переживает большинство бытовых засветок, которые на видимом спектре дают ложные пики.

Отдельно отмечаем быстрый отклик: когда линия идет с коротким шагом и между изделиями маленький зазор, именно время реакции определяет, будет ли ПЛК видеть два объекта как два, а не как один длинный. На упаковке, сортировке, простых счетных задачах это напрямую влияет на корректность статистики и работу исполнительных механизмов.

Конструктив и устойчивость к эксплуатации

В реальности датчик живет рядом с механикой, а значит получает и удары по корпусу, и контакт с СОЖ, и регулярные протирки. Корпус из PBT на практике показывает нормальную стойкость к маслам и большинству моющих растворов, а степень защиты IP67 позволяет не бояться случайного заливания и влажной уборки. Мы обращаем внимание на этот момент в проектах пищевки и фармы, где санитарные процедуры - ежедневная рутина, а не редкое событие.

Рабочий температурный диапазон полезен не только на улице. Он важен и в закрытых помещениях, где есть холодные зоны у ворот, локальные нагревы от печей, а также сезонные перепады. Когда датчик не уходит в дрейф от температуры, у нас меньше выездов на перенастройку и меньше спорных ситуаций с приемкой.

Электрика и интеграция в шкаф управления

Питание промышленного диапазона удобно тем, что датчик спокойно садится на типовую 24 В линию с общими помехами от контакторов и частотников. Выход PNP мы выбираем, когда входные модули контроллера ожидают именно такую логику или когда нужно упростить диагностику по плюсу. Важно и то, что режимы на свет и на затемнение позволяют подстроить логику под конкретный риск: например, если оператор может закрыть отражатель рукой, иногда выгоднее настроить так, чтобы аварийное перекрытие давало предсказуемое состояние на входе ПЛК.

Кабельное подключение с фиксированной длиной удобно для машинного монтажа: меньше разъемных соединений - меньше мест, где появляется переходное сопротивление и периодические отказы из-за вибрации. На компактных установках это часто быстрее по пусконаладке, чем разъемные решения.

E3Z-R81 2M фотоэлектрический датчик OMRON и настройка на объекте

Рефлекторные датчики критичны к взаимной геометрии и к качеству отражателя. Если отражатель стоит под углом или на гибкой стойке, мы получаем плавающий уровень сигнала и редкие пропуски. Поэтому в монтаже важно дать жесткое основание, а в зонах с вибрацией - предусмотреть контргайки и не экономить на кронштейне. Еще один момент - фон: рядом с полированными металлическими элементами иногда появляется паразитное отражение. В таких случаях мы либо уводим оптику от блестящих плоскостей, либо меняем ориентацию датчика так, чтобы ось не ловила засветку от конструкций.

Дальность срабатывания позволяет ставить датчик не вплотную к зоне движения, а чуть в стороне, оставляя запас на защитные кожухи и обслуживание. Это снижает шанс механического повреждения и облегчает доступ при регламенте.

Практика применения серии E3Z

Серию E3Z мы обычно применяем как рабочую лошадку для задач присутствия/отсутствия: контроль накопителей, позиционирование подъемников, фиксация прохода изделия перед пневмоцилиндром, подтверждение выхода детали из зоны обработки. В таких местах ценится повторяемость, предсказуемая диагностика и минимальная зависимость от человеческого фактора. Когда датчик стабилен, у нас стабильна вся логика автоматики: меньше ложных остановов, меньше ручного вмешательства, меньше разбора инцидентов по журналам ПЛК.

Если вам нужно поставить E3Z-R81 2M в линию и избежать сюрпризов на запуске, передайте нам схему узла и условия по среде - подберем компоновку с отражателем и дадим рекомендации по монтажу и входной логике ПЛК.
