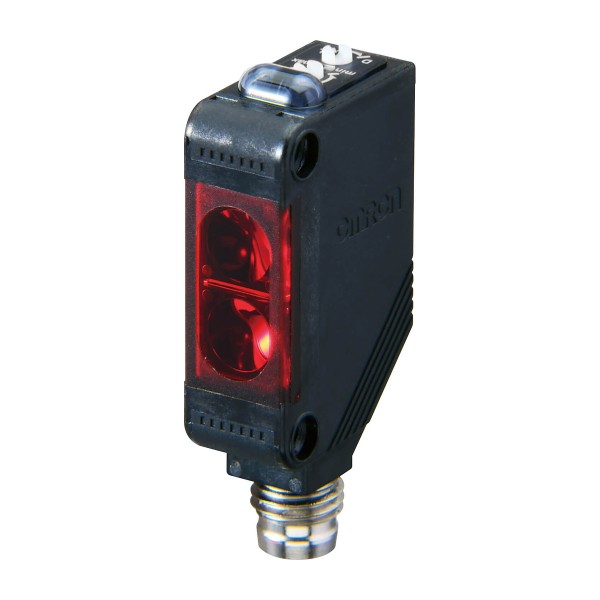

E3Z-R81 5M фотоэлектрический датчик Omron

В типовой линии упаковки или на конвейере сортировки чаще всего проблема не в том, чтобы увидеть объект, а в том, чтобы делать это стабильно: на пыльном участке, при вибрации, с разными фактурами поверхности и на высокой скорости. Для таких задач мы обычно закладываем рефлекторную оптику - когда датчик работает с отражателем и не зависит от цвета изделия так критично, как диффузный принцип. Именно поэтому E3Z-R81 5M фотоэлектрический датчик OMRON хорошо ложится в роли универсального контроллера наличия: коробка, лоток, блистер, тара с пленкой, деталь в кассете.

OMRON E3Z-R81 5M в реальных сценариях линии

Рефлекторный датчик удобен там, где нельзя поставить приемник напротив из-за механики или ограниченного пространства. Мы ставим датчик на одной стороне трассы, отражатель - на другой, и получаем понятную геометрию срабатывания. В эксплуатации это дает два практических плюса: меньше юстировочных точек и более предсказуемая зона контроля по сравнению с диффузными решениями на блестящих материалах.

Мини-пример: на участке подачи гофрокороба оператор иногда меняет тип короба (белый/бурый). Диффузный датчик в таких условиях начинает требовать подстройки чувствительности. Рефлекторный вариант с отражателем держит режим без перенастройки, потому что ориентируется на возврат луча от отражателя, а не на отражающие свойства самого короба.

E3Z-R81 5M фотоэлектрический датчик OMRON - быстрый контроль без задержек ПЛК

На быстрых механизмах критично время отклика. Когда датчик отрабатывает быстро, мы можем сократить программные фильтры в ПЛК и не раздувать тайминги. Это особенно заметно на счетчиках продукции, отбраковке по интервалу и на синхронизации с энкодером: чем меньше задержка на первичном сигнале, тем проще попасть в окно выброса, маркировки или остановки.

Отдельно отмечаем наличие выбора логики На свет/на затемнение. В реальной наладке это экономит время: можно инвертировать поведение прямо на месте и не править логику входа в программе контроллера, особенно если вход уже задействован в нескольких сетях или в safety-посредниках.

Монтаж и подключение в шкафу и на машине

Кабельное подключение с длиной 5 м удобно, когда датчик стоит на подвижной части или на удаленной зоне, а клеммная коробка и ввод в шкаф находятся далеко. Мы часто видим, что при использовании коротких хвостов и разъемов монтажники добавляют промежуточные соединения. Каждое соединение - потенциальная проблема: подсос влаги, окисление, отрыв экрана, механический люфт. Длинный цельный кабель снижает число промежуточных точек отказа и упрощает трассировку по кабель-каналам.

PNP-выход обычно безболезненно интегрируется в большинство входных модулей 24 В, а питание в диапазоне 12-24 В позволяет использовать датчик как в стандартных шкафах автоматики, так и в компактных машинах с питанием 12 В. На практике это удобно при модернизации: оставляем существующую схему питания, не добавляя DC/DC-преобразователи.

Оптика, корпус и живучесть на производстве

Инфракрасный светодиод в качестве источника света - это рабочая история для задач с большим количеством внешней засветки и для стабильного отражения от типовых промышленных отражателей. В ИК-диапазоне меньше влияния от некоторых видов паразитной подсветки, а настройка по оси луча более повторяемая при серийной установке на нескольких машинах.

Корпус из PBT и степень защиты IP67 важны не на бумаге, а в режиме ежедневной мойки, тумана СОЖ, пыли от картона и абразивной взвеси. На линиях, где датчики стоят низко и регулярно получают брызги, IP67 дает запас по герметичности, а материал корпуса лучше переносит эксплуатационные мелочи: протирку, случайные касания инструментом, контакт с техническими жидкостями в разумных пределах.

Температурные допуски полезны на складах и в неотапливаемых цехах, а также рядом с термоусадкой и печами. Мы всегда смотрим не только на рабочий диапазон, но и на хранение: запас по хранению снижает риск деградации, когда датчик лежит на складе ЗИП или едет в зимней логистике.

На что обратить внимание при вводе в эксплуатацию

• Планируйте место под отражатель так, чтобы исключить прямые паразитные отражения от нержавейки или пленки рядом с лучом.
• Если есть вибрация, фиксируйте кабель в зоне выхода из корпуса и делайте нормальную разгрузку натяжения в лотке.
• При пусконаладке проверяйте оба режима На свет/на затемнение и выбирайте тот, где безопасное состояние линии соответствует обрыву луча или его наличию.

Если нужен надежный контроль наличия/прохода по отражателю и предсказуемое поведение на скорости, берите E3Z-R81 5M и закладывайте его в схему - поможем правильно увязать с входами ПЛК и условиями монтажа.
