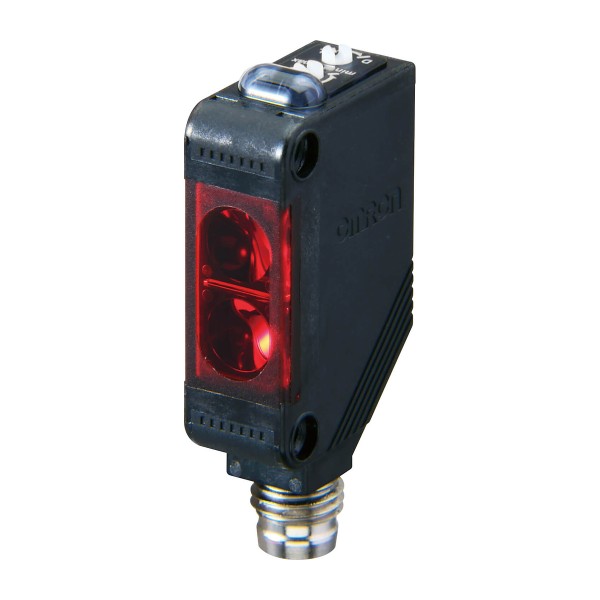

E3Z-R86-4 фотоэлектрический датчик Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовой линии упаковки или сортировки самая частая причина ложных остановов - нестабильное обнаружение объекта: глянцевая пленка дает блики, темные детали теряются, а пыль на оптике постепенно уводит порог. В таких узлах мы обычно ставим рефлекторную схему: датчик и отражатель на одной стороне конвейера, а пересечение луча контролирует проход изделия. Для этой задачи E3Z-R86-4 фотоэлектрический датчик OMRON подходит практично: на монтаже меньше механики, а в эксплуатации проще обслуживать и диагностировать.
OMRON E3Z-R86-4 в реальных сценариях
Рефлекторный принцип особенно полезен там, где нет возможности поставить приемник напротив из-за ограждений, кабель-каналов или частой переналадки по ширине. Ставим датчик на кронштейн, отражатель - на стойку напротив, и получаем стабильный контроль зоны до нескольких метров без протяжки второго кабеля через раму. В проектах с роликовыми конвейерами это снижает трудозатраты при сервисе: один узел - один разъем, один кабель, одна точка проверки.
Инфракрасный светодиод как источник излучения дает предсказуемое поведение на большинстве материалов. В отличие от видимого красного, ИК-луч меньше раздражает персонал и обычно менее чувствителен к внешней засветке, что важно возле ворот, световых панелей и окон. На практике это выражается в меньшем числе срабатываний на фон и в более стабильном пороге при смене освещенности в течение смены.
Почему 1 мс важно для автоматики
Время отклика порядка 1 мс - это не цифра для паспорта, а запас по синхронизации. Например, на быстром транспортере при работе с короткими заготовками датчик успевает отработать фронт до того, как изделие уйдет из зоны, а ПЛК успеет зафиксировать событие на входе без искусственного растягивания импульса. Это упрощает логику: меньше таймеров, меньше фильтрации, легче отладка на пусконаладке и при последующих модернизациях.
E3Z-R86-4 OMRON: подключение, которое удобно обслуживать
Разъемное подключение M8 на 4 контакта - это мелочь, пока не начинается реальный сервис. В эксплуатации оно дает два преимущества. Первое - быстрая замена датчика без перекоммутации в клеммной коробке: сняли фиксатор, поставили новый, и линия снова в работе. Второе - меньше риск ошибок при ремонте, когда электрик работает в ограниченном пространстве. Для нас, как для интегратора, это также означает аккуратную разводку и прогнозируемую заменяемость при поддержании склада ЗИП.
Выход PNP логично ложится на большинство современных дискретных входов 24 В. В шкафу управления проще обеспечить диагностику: проще искать обрыв/переполюсовку, удобнее применять стандартные модули ввода, а при необходимости - ставить промежуточную развязку или контроль тока по петле питания.
Надежность корпуса и защита в цеховых условиях
Для датчика на оборудовании важны не только оптика и электроника, но и то, как он переносит ежедневную реальность: мойку, аэрозоль СОЖ, вибрации от приводов, случайные касания инструментом. Корпус из PBT в таких местах показывает хорошую стабильность геометрии и стойкость к типовым производственным средам. Степень защиты IP67 закрывает вопрос с брызгами и кратковременным попаданием воды, но мы все равно рекомендуем грамотную ориентацию разъема и кабельного ввода, чтобы не создавать карманов для жидкости.
Диапазон рабочих температур полезен, когда датчик стоит у ворот склада, на неотапливаемом участке или возле нагретых узлов машины. В таких местах критично, чтобы настройка не уплывала от холода/тепла, а пластик и уплотнения не теряли свойства. Отдельно удобно, что хранение допускает более широкий коридор - проще логистика и складирование ЗИП.
Режим на свет и на затемнение для простого ввода в эксплуатацию
Переключаемый режим на свет/на затемнение помогает подстроиться под логику линии без дополнительных реле и инверсий в программе. Пример: если нужно фиксировать наличие поддона в зоне, выбираем режим так, чтобы при перекрытии луча формировался ожидаемый сигнал аварийного стопа или разрешения подачи. В итоге получаем более прозрачную схему диагностики для наладчиков: сигнал соответствует физике процесса, а не программной инверсии, о которой забывают через полгода.
Если вам нужен надежный рефлекторный контроль объектов на конвейере, в упаковке или на сборочной станции, закладывайте E3Z-R86-4 в спецификацию и согласуем кабель, отражатель и схему подключения под вашу систему управления.
- Температура хранения-40 ... +70 °C
- СерияE3Z
- Вид подключенияРазъём M8, 4 контакта
- Высота31 мм
- Глубина20 мм
- Источник светаИнфракрасный светодиод
- Материал корпусаPBT
- Механическое исполнениеКомплект/датчик
- Напряжение питания12 ... 24
- Принцип действияРефлекторный
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания5м мм
- Степень защитыIP67
- Ширина10.8 мм
- Время отклика1 мс
- Тип выходов DOPNP
- Режим работыНа свет / на затемнение
