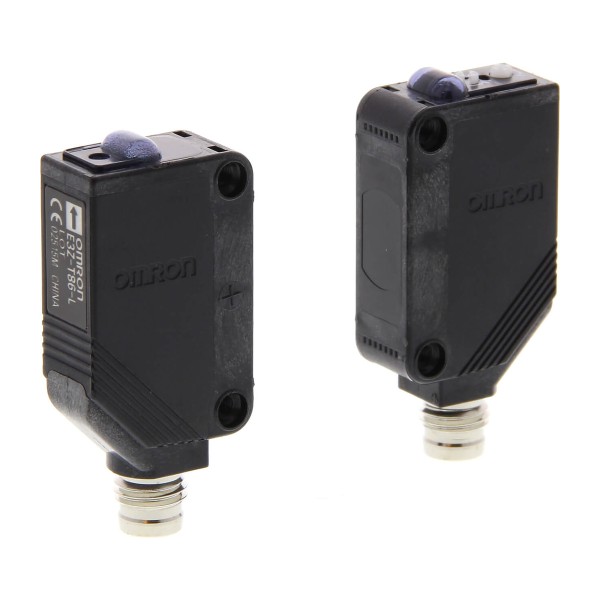

E3Z-T86 фотоэлектрический датчик Omron

В типовом конвейерном узле самая частая причина ложных остановок - нестабильное обнаружение кромки, этикетки или прохода детали на скорости. Когда объект меняет цвет, появляется пыль или оператор смещает направляющую на пару миллиметров, отражательные датчики начинают вести себя непредсказуемо. В таких местах мы обычно ставим барьерную оптику: факт пересечения луча измеряется геометрией, а не коэффициентом отражения поверхности. Именно под эту задачу хорошо подходит E3Z-T86 фотоэлектрический датчик OMRON.

OMRON E3Z-T86: барьерная схема для надежного счета и позиционирования

Принцип на пересечение луча дает понятную логику диагностики: есть луч - одно состояние, луч перекрыт - другое. В реальной эксплуатации это снижает зависимость от глянцевых упаковок, темных материалов, полиэтилена и перфорации, где отражение часто гуляет. Дополнительно помогает инфракрасный источник: он менее чувствителен к видимой засветке и позволяет уверенно работать при неидеальной внешней освещенности в зоне линии.

Быстрое переключение выхода с откликом 1 мс важно не на бумаге, а на скорости: при шаге ленты и частой подаче заготовок датчик успевает фиксировать короткие перекрытия луча без пропусков. На практике это означает меньше потерь по счету и меньше ручных корректировок в ПЛК.

Датчик OMRON E3Z-T86 в шкафной и полевой коммутации

По подключению здесь использован разъем M8 на 4 контакта. Для нас это удобный формат, когда кабельную часть нужно быстро заменить без переподключения в клеммнике и без риска перепутать жилы после обслуживания. В линиях с частыми переналадками или при наличии сменных модулей это реально экономит время простоя. Также разъемная схема уменьшает вероятность повреждения корпуса при рывках кабеля - меняем кабель, а не весь датчик.

Выход PNP обычно выбирают под большинство современных дискретных входов контроллеров и модулей удаленного ввода. В эксплуатации PNP легче согласовать с типовой 24 В логикой и общей структурой питания в шкафу. Переключаемый режим на свет/на затемнение дает возможность подстроить логику под конкретный алгоритм: например, сделать так, чтобы при обрыве луча формировался сигнал аварии, либо наоборот - чтобы отсутствие объекта воспринималось как нормальный фон.

Конструктив и стойкость E3Z серии E3Z в реальном цехе

Корпус из PBT - это не просто материал из спецификации. В полевых условиях важны стабильность геометрии, стойкость к промышленной химии и предсказуемое поведение при перепадах температуры. В сочетании с IP67 датчик переносит мойку и влажную среду, если правильно выполнены уплотнения разъема и кабельная часть. Температурный диапазон для работы и хранения закрывает большинство складских и уличных сценариев, включая холодные зоны и неотапливаемые участки, где электронные компоненты часто деградируют при циклическом охлаждении.

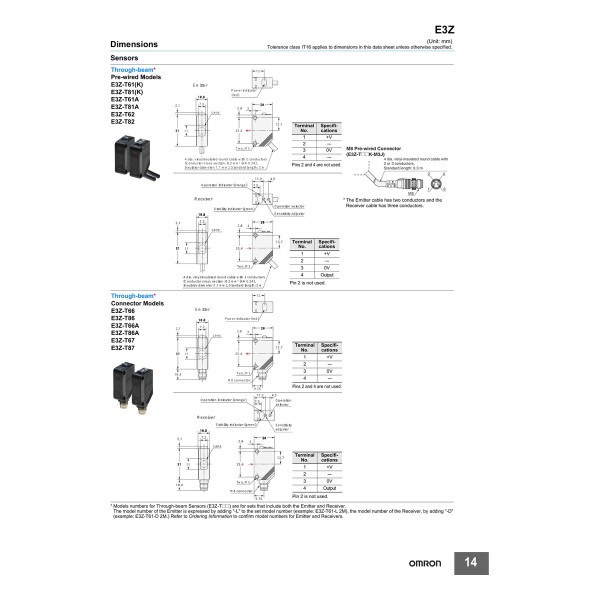

Габариты корпуса удобны, когда датчик нужно поставить между направляющими, рядом с роликами или в тесной оснастке. Мы ценим такие форм-факторы на упаковочных машинах и сортировщиках, где механика уже задана, а место под автоматику оставлено минимальное.

Типовые применения E3Z-T86 на линии

• Счет изделий на конвейере: луч перекрывается каждым объектом, ПЛК получает стабильный импульс даже на темной или блестящей поверхности.
• Контроль прохождения этикетки или вкладыша: барьерная схема уменьшает зависимость от печати и цвета.
• Контроль наличия детали в зоне захвата: можно настроить логику так, чтобы при потере луча выдавался запрет на цикл захвата.
• Синхронизация с приводом: быстрый отклик помогает точно формировать метку для энкодерного счета и позиционирования.

Что учитываем при монтаже и пусконаладке

Для барьерной пары критична механическая соосность и жесткость крепления. Мы рекомендуем закладывать регулировку по двум осям и проверять, что при вибрации кронштейн не уводит оптику. Если в зоне много пыли или аэрозоли, имеет смысл расположить датчик так, чтобы поток загрязнений не шел напрямую в оптическое окно, а также предусмотреть простую очистку при регламенте.

При вводе в эксплуатацию удобно сразу проверить два состояния: объект отсутствует и объект перекрывает луч. Дальше уже в софте ПЛК фиксируем нужную полярность на свет/на затемнение и контролируем, что вход не дребезжит на границе срабатывания. Если требуется диагностика, лучше заложить в программу контроль несоответствий, например, постоянное перекрытие луча дольше допустимого времени для конкретного механизма.

Подберем E3Z-T86 под вашу схему питания и входы контроллера, проверим совместимость по подключению и дадим рекомендации по монтажу - закладывайте датчик в спецификацию и запускайте узел без лишней отладки.
