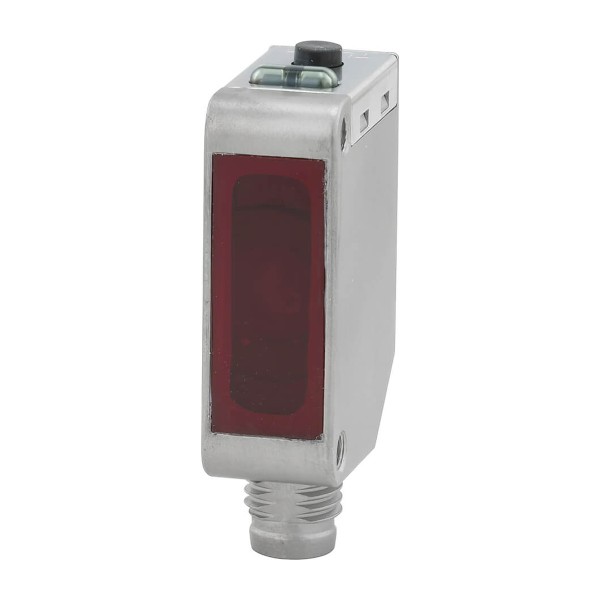

E3ZM-B86 фотоэлектрический датчик Omron

В типовой задаче на конвейере с ПЭТ-тарой или блистерной упаковкой основной сбой - не отсутствие сигнала, а ложные срабатывания: прозрачная стенка дает паразитные отражения, а в зоне датчика постоянно меняются углы и загрязнение. Мы ставим E3ZM-B86 фотоэлектрический датчик OMRON именно туда, где нужно стабильно отличать наличие прозрачного объекта от фона, не превращая наладку в бесконечную подстройку.

OMRON E3ZM-B86 в задачах контроля прозрачных объектов

Исполнение рефлекторного датчика под прозрачные объекты полезно в упаковочных машинах, этикетировщиках, участках дозирования и контроля наличия тары. В отличие от универсальных рефлекторных решений, здесь логика оптики рассчитана на слабоконтрастные цели: пленка, прозрачные флаконы, стекло, защитные экраны. На практике это означает меньше ложных переключений при изменении освещенности и при неидеальной геометрии объекта.

Инфракрасный светодиод в качестве источника излучения обычно дает более предсказуемое поведение на прозрачных и глянцевых поверхностях, чем видимый спектр, и меньше зависит от внешней засветки. Для линий с открытыми участками это важно: датчик не начинает жить своей жизнью при включении/выключении соседнего освещения и при бликах от нержавейки.

Конструктив E3ZM-B86 OMRON и эксплуатация в цеху

Корпус из нержавеющей стали SUS 316L мы рассматриваем не как формальность, а как реальную защиту от типовых факторов: моющие растворы, щелочные и слабокислые среды, солевой туман, регулярная санитарная обработка. В пищевке и фарме ресурс часто упирается в коррозию крепежа и корпуса, а не в электронику. Здесь 316L заметно снижает риск питтинга и проблем с резьбами и посадочными поверхностями.

Высокая степень защиты IP67/IP69K важна в двух сценариях. Первый - промывка под давлением: датчик не должен набирать воду через вводы и стыки. Второй - влажные зоны с конденсатом и перепадами температур: герметичность снижает вероятность отказов из-за микротрещин и подсоса влаги в разъем.

Сигнал, скорость и совместимость с ПЛК

Время отклика 1 мс дает запас по быстродействию на быстрых транспортерах, звездочках розлива и дисковых питателях. На практике это уменьшает вероятность пропуска, когда объект коротко попадает в зону, а также позволяет точнее привязать метку по фронту сигнала для дальнейшей логики в ПЛК: отбраковка, синхронизация печати, подсчет.

PNP-выход упрощает включение в типовые 24-вольтовые входные модули контроллеров и распределенных I/O. На вводе меньше сюрпризов с полярностью и общей шиной, проще диагностика мультиметром при пусконаладке. Переключение режимов на свет/на затемнение полезно при нестандартной механике, когда удобнее считать нормой либо наличие объекта, либо чистую зону. Это снижает риск ошибок при обрыве отражателя или при обрыве кабеля: логику можно выстроить под требуемую отказобезопасность участка.

Диапазон питания 10-30 В дает устойчивость к просадкам в длинных трассах и на распределительных коробках, где реальное напряжение в момент пуска двигателей бывает ниже номинала. Для нас это практический плюс: меньше плавающих отказов, когда датчик вроде работает, но периодически уходит в неопределенное состояние из-за питания.

Монтаж и обслуживание без лишней возни

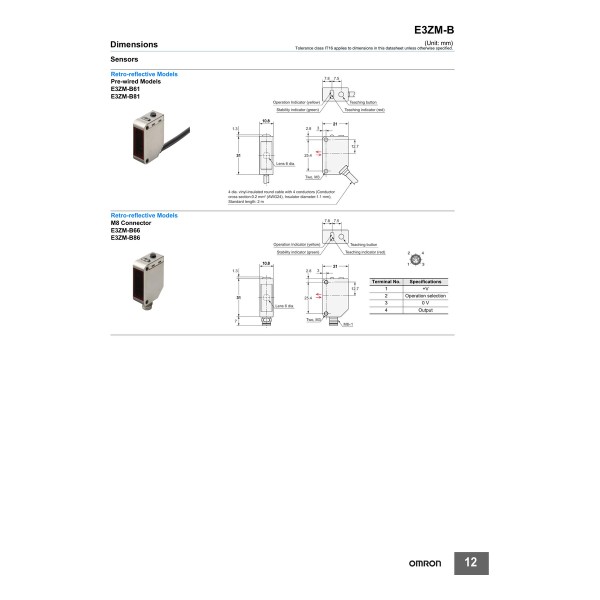

Подключение через разъем M8 на 4 контакта ускоряет замену и снижает количество ошибок при обслуживании. В линиях, где критично время восстановления, разъемное подключение позволяет держать в ЗИП готовый датчик и менять его без переподключения в шкафу. Дополнительно уменьшается риск повреждения кабеля при регулярных мойках и вибрации: при правильной укладке и фиксации кабельной сборки ресурс выше, чем у жестко заведенных вводов.

По температурным условиям датчик закрывает большинство производственных помещений и неотапливаемых зон, включая холодные склады и участки с горячей мойкой, где важна не только работа, но и переносимость хранения и логистики. В реальной эксплуатации это помогает, когда оборудование стоит в резерве или перевозится между площадками.

• Пример 1: контроль наличия прозрачного флакона перед укупоркой. Стабильный сигнал уменьшает остановки из-за ложного отсутствия тары.
• Пример 2: подтверждение прохождения пленки в упаковочном автомате. Быстрый отклик и корректная работа по прозрачным материалам помогают не терять цикл на коротких импульсах.
• Пример 3: контроль наличия защитного экрана/дверцы из прозрачного пластика в узле. Переключаемая логика на свет/на затемнение позволяет сделать понятную диагностику для оператора.

Подберем обвязку, отражатель и схему включения под вашу механику и входы ПЛК, чтобы E3ZM-B86 стабильно отрабатывал в ваших условиях. Передавайте параметры объекта и расстояния - проверим применимость и подготовим решение для монтажа.
