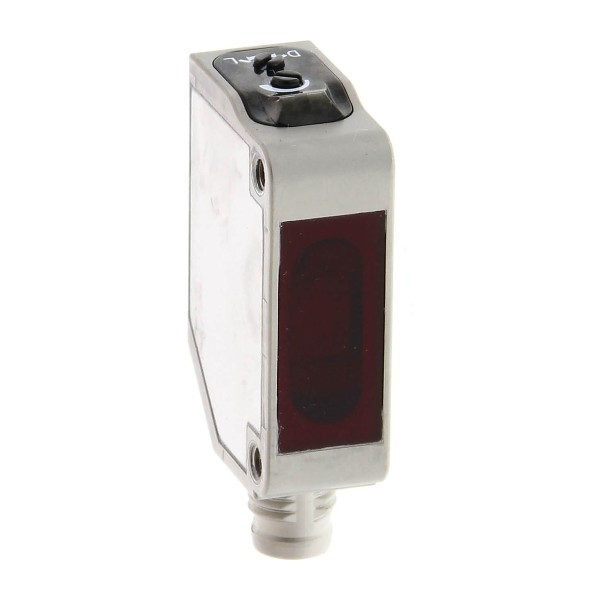

E3ZM-B86-1 фотоэлектрический датчик Omron

В прозрачной таре и пленке типовая проблема одна и та же: датчик видит фон, блики и мокрые поверхности, а не реальный объект. На линии розлива это превращается в ложные срабатывания на горлышке бутылки, на упаковке - в пропуски метки при смене рулона. Мы обычно решаем такие задачи специализированными фотоэлектрическими решениями под прозрачные объекты, и E3ZM-B86-1 фотоэлектрический датчик OMRON - как раз из этой практической категории: рефлекторная схема, заточенная под стекло, PET и прозрачные лотки.

OMRON E3ZM-B86-1 в задачах контроля прозрачных объектов

Ключ здесь не в том, что датчик рефлекторный сам по себе, а в том, как он отрабатывает малоконтрастные цели. В реальной эксплуатации это означает меньше плясок с углом установки и меньше времени на пусконаладку после мойки или замены отражателя. Например, на транспортере с прозрачными блистерами можно выставить стабильное окно срабатывания так, чтобы датчик уверенно различал блистер и промежуток, не реагируя на подсветку от соседних постов или отражение от нержавейки рамы.

Инфракрасный излучатель полезен именно в цеховых условиях: он меньше цепляется за видимые засветки и помогает держать повторяемость при смене внешнего освещения. На практике это заметно на участках с открытыми воротами или там, где оператор часто включает локальные светильники над линией.

E3ZM-B86-1 OMRON: скорость и логика включения в схему управления

В быстрых механизмах важна не абстрактная скорость, а предсказуемость момента переключения. Отклик 1 мс дает возможность уверенно ловить короткие промежутки между изделиями на скоростных конвейерах и не размазывать фронт сигнала на входе ПЛК. Это упрощает работу таймеров и счетчиков: не приходится искусственно растягивать импульсы, чтобы контроллер успевал их обработать.

Выход PNP удобен в типовых 24-вольтовых шкафах автоматики, где входные модули ожидают плюсовую коммутацию. В таких схемах меньше путаницы при диагностике: светится индикация входа - значит, на вход реально приходит высокий уровень, без промежуточных инверторов и реле. Дополнительно помогает переключаемая логика на свет/на затемнение: при одинаковой механике можно выбрать более отказоустойчивый режим. Например, если отражатель со временем загрязняется, часто разумнее настроить логику так, чтобы обрыв луча формировал аварийно-значимое состояние.

Материалы и защита: почему серия E3ZM не боится моек

Если датчик стоит в зоне CIP/SIP, на мойке тары или рядом с распылом, вопрос не в том, попадет ли вода, а когда и с какой химией. Корпус из нержавеющей стали SUS 316L в таких местах реально продлевает срок службы: меньше риска точечной коррозии, меньше проблем с резьбами и посадочными плоскостями после регулярных щелочных моек. А сочетание IP67/IP69K важно именно для практики: IP67 закрывает погружение и постоянную влажность, IP69K - работу под горячей струей высокого давления, где слабые уплотнения обычно не выдерживают.

Температурные режимы тоже не декоративные. В холодных складах, на уличных участках или при обдуве продуктом из холодильных камер датчик не уходит в нестабильность, а при остановках линии и хранении в неотапливаемом шкафу электроника не деградирует от перепадов.

Подключение и монтаж в шкафах и на рамах машин

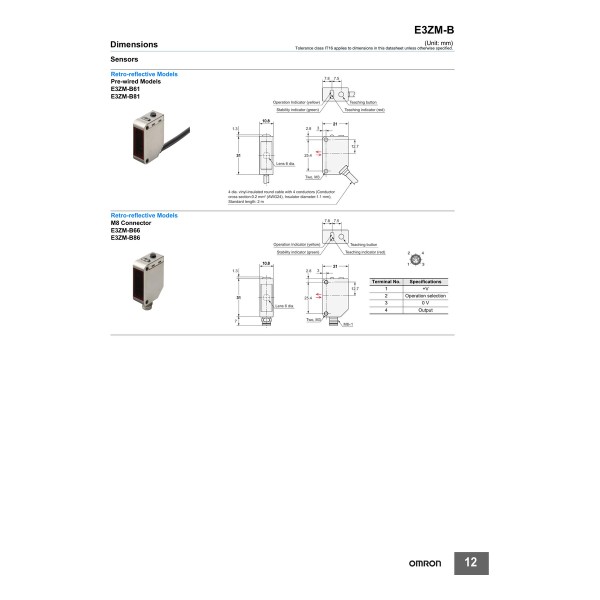

Разъемное подключение на M8 на практике ускоряет сервис: датчик можно заменить без перекоммутации клемм и без риска перепутать жилы при аварийной замене в смену. На линиях, где есть регламентная замена узлов, это экономит время и снижает вероятность человеческой ошибки. Компактный корпус серии E3ZM удобно ставить в тесных местах - между направляющими, на узлах подачи крышек, в зоне ограниченного доступа, где крупный датчик просто не влезает или мешает обслуживанию.

По питанию датчик нормально встраивается в стандартные 24 В цепи, при этом типовая рекомендация из практики - не экономить на разводке: выделять отдельную группу питания датчиков, ставить нормальные предохранители/электронные автоматы и проверять просадку на дальних участках, особенно если рядом соленоиды и пускатели.

• Контроль наличия прозрачной бутылки перед наливом с минимизацией ложных срабатываний от бликов.
• Подсчет прозрачных лотков/блистеров на транспортере при высокой скорости и малом зазоре.
• Контроль прохождения пленки или защитных крышек в зоне, где корпус подвергается агрессивной мойке.

Если подбираете датчик под прозрачные объекты и нужна стабильность после моек и в засветке, закладывайте E3ZM-B86-1 в спецификацию и присылайте нам условия установки - проверим по месту по оптике, отражателю и схеме включения.
