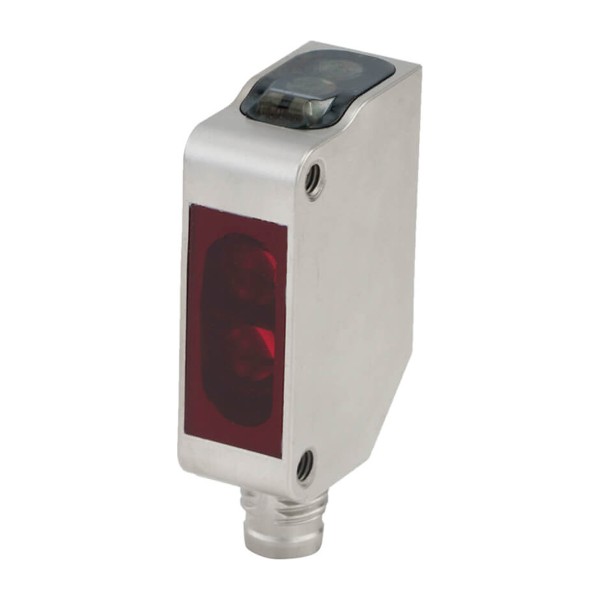

E3ZM-LS81H 5M фотоэлектрический датчик Omron

На пищевой линии чаще всего ломается не датчик как устройство, а идея измерения - когда фон бликует, нержавейка отражает, а оператор после мойки меняет положение кронштейна на пару миллиметров, и сигнал начинает плавать. Мы ставим E3ZM-LS81H 5M фотоэлектрический датчик OMRON именно в такие места: контроль наличия тары на конвейере, отсечка по кромке лотка, фиксация подхода изделия перед пневмоцилиндром, где рядом металл, вода и отражающие поверхности.

OMRON E3ZM-LS81H 5M в задачах с отражениями и фоном

Этот датчик работает по принципу диффузного обнаружения с подавлением фона (BGS). На практике это означает, что он оценивает объект по расстоянию, а не по яркости пятна. В реальной эксплуатации BGS сильно упрощает жизнь на линиях, где за объектом стоит глянцевая направляющая, нержавеющий стол или мокрый транспортер. Пример: нужно отлавливать прозрачный стакан на фоне полированного отражателя. Обычный диффузный датчик реагирует на фон, а BGS позволяет отстроиться по дистанции и держать стабильный порог.

Диапазон срабатывания здесь рассчитан на типовые короткие дистанции установки. Это удобно, когда датчик приходится прятать в узел, а место для монтажа ограничено. Красный светодиод в таких задачах полезен не как характеристика из паспорта, а как инструмент наладки - пятно видно глазом, можно быстро выставить ось и проверить, что луч не цепляет соседние элементы.

E3ZM-LS81H 5M OMRON для санитарных зон и мойки

Корпус из нержавеющей стали SUS 316L и высокая защита IP67/IP69K - это не про формальную влагозащиту, а про стойкость к регулярной мойке и химии. В санитарных зонах датчик часто живет под пеной, горячей водой и струей под давлением. Если корпус и уплотнения слабые, получаем запотевание оптики, ложные срабатывания и деградацию кабельного ввода. Здесь материал и степень защиты дают предсказуемость: после CIP/SIP режимов и мойки аппаратом высокого давления датчик не требует перенастройки и не превращается в расходник.

Рабочий температурный диапазон перекрывает типичные условия цеха, включая холодные участки и зоны рядом с нагревом. Для нас это важно при привязке к механике: датчик не уходит по чувствительности при сезонных перепадах и не заставляет компенсировать температурный дрейф логикой ПЛК.

Подключение и интеграция в шкаф автоматики

Подключение выполнено кабелем длиной 5 м. В монтажной практике это часто экономит время: можно уйти напрямую в распределительную коробку или в шкаф без промежуточных разъемов в мокрой зоне. Меньше разъемных соединений - меньше потенциальных точек отказа после вибрации и моек.

По питанию датчик спокойно встраивается в стандартную 24-вольтовую систему управления, а PNP-выход напрямую стыкуется с большинством дискретных входов контроллеров и модулей удаленного ввода. В проектах с длинными трассами мы обычно закладываем отдельную группу питания датчиков с защитой и нормальной развязкой по земле - так проще ловить наводки и быстрее диагностировать обрывы.

Быстродействие и логика срабатывания в реальных циклах

Отклик порядка 1 мс полезен там, где изделие идет быстро и окно детектирования короткое. Например, на транспортере с мелкими заготовками: если датчик медленный, импульс на входе ПЛК получается слишком узким или смещенным, и дальше начинаются костыли - растяжка импульса, фильтры, дополнительные триггеры. Быстрый датчик позволяет держать простую дискретную логику и уверенно синхронизировать отсечку по энкодеру или по метке.

Переключение режимов на свет/на затемнение помогает согласовать датчик с общей философией безопасности и диагностики. В некоторых узлах мы выбираем режим так, чтобы обрыв кабеля или потеря питания проявлялись как аварийное состояние на входе, а не как ложное наличие продукта.

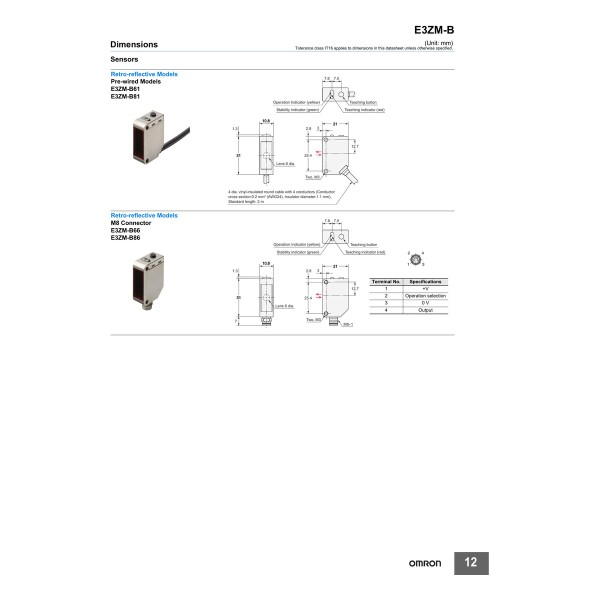

Габариты, монтаж и обслуживание на линии

Компактный корпус серии E3ZM удобен, когда датчик нужно поставить вплотную к направляющей или спрятать за защитным экраном. При этом важно, что оптика не требует сложной юстировки: на пусконаладке можно быстро поймать стабильное положение, а затем зафиксировать кронштейн. В эксплуатации это уменьшает зависимость от квалификации смены: если датчик сняли на мойку или обслуживали узел, его проще вернуть в рабочую точку.

• Для конвейеров с блестящим фоном используем BGS и выставляем дистанцию так, чтобы фон гарантированно был за пределом зоны уверенного детектирования.
• В мокрых зонах избегаем разъемов в поле и заводим кабель напрямую в гермокоробку или шкаф, оставляя сервисную петлю.
• Для диагностики в ПЛК добавляем счетчик срабатываний и контроль залипания сигнала - это быстро показывает загрязнение оптики или разрегулировку механики.

Если нужно стабильно детектировать объект на короткой дистанции в условиях отражений, воды и регулярной мойки, закладывайте E3ZM-LS81H 5M в спецификацию и подключайте к стенду - проверим на вашем изделии и согласуем схему включения под ваш ПЛК.
