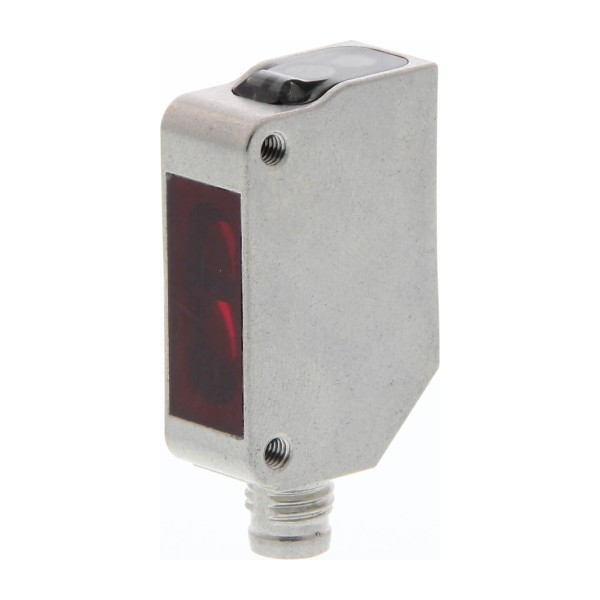

E3ZM-LS86H фотоэлектрический датчик Omron

В реальной линии датчик обычно ставят не в лабораторные условия, а в зону, где летит мойка, конденсат, мелкая стружка или абразивная пыль. Там быстро выясняется, что важны не только дистанция срабатывания, но и стабильность отсечки фона, повторяемость переключения и то, как выполнено подключение. E3ZM-LS86H фотоэлектрический датчик OMRON мы рассматриваем как рабочий инструмент для таких мест - компактный, быстро реагирующий и рассчитанный на агрессивную среду.

OMRON E3ZM-LS86H в задачах контроля на коротких дистанциях

Типовой сценарий - контроль наличия детали на конвейере с отражающими и матовыми поверхностями. Диффузная схема с подавлением фона (BGS) здесь принципиальна: датчик не пытается видеть все, что отражает свет, а отсекает дальний фон по геометрии. На практике это снижает ложные срабатывания от стенки лотка, заднего упора, защитного экрана или соседнего транспортерного полотна, когда объект маленький и расположен близко к фону. В диапазоне 10-100 мм удобно закрывать операции позиционирования: проверка укладки прокладки в посадочное место, наличие крышки, контроль края этикетки, фиксация выхода изделия из направляющей.

Красный светодиод как источник - это не про эффектность, а про эксплуатацию: при наладке мы визуально понимаем, куда направлена оптика и что именно попадает в пятно. В цеху это экономит время на юстировку и снижает риск поставить датчик с паразитным отражением от крепежа или отбортовки.

Фотоэлектрический датчик E3ZM-LS86H OMRON и скорость автоматики

Отклик 1 мс дает запас по быстродействию для быстрых транспортеров и дискретных механизмов. Если на линии идет сортировка и шаг между изделиями небольшой, медленный датчик начинает размывать фронты и вы получаете дребезг по входу ПЛК или смещение по меткам. Здесь переключение достаточно быстрое, чтобы стабильно ловить короткие объекты и не терять края. На практике это особенно заметно на задачах с фото-метками или при подсчете изделий на выходе упаковочной машины.

Выход PNP проще в увязке с распространенными входными модулями 24 В: меньше путаницы при диагностике, нагляднее поиск обрыва, удобнее работа с электронными защитами и распределенными модулями ввода-вывода. Переключение На свет/на затемнение помогает подстроиться под логику участка без аппаратных инверсий и дополнительных реле, что снижает вероятность ошибки при вводе в эксплуатацию.

Корпус и защита: почему SUS 316L и IP69K имеют смысл

Материал корпуса нержавеющая сталь SUS 316L мы считаем оправданным выбором там, где есть химия и регулярная мойка: пищевое производство, розлив, молочные линии, фарма, участки с щелочными растворами. В отличие от окрашенных или алюминиевых корпусов, 316L лучше переживает агрессивные моющие средства и не требует постоянного контроля покрытия. Степени IP67/IP69K важны не по паспорту, а по факту: при мойке под давлением вода находит слабые места в кабельных вводах и уплотнениях. Здесь конструкция рассчитана именно на такие режимы, при условии корректной сборки разъема и целых уплотнителей.

Температурные режимы с запасом по хранению и рабочему диапазону полезны в логистике и на неотапливаемых участках. Когда датчики приезжают зимой и сутки лежат на складе, потом быстро уходят в монтаж, перепады дают конденсат. Нормальная устойчивость к таким условиям снижает количество плавающих отказов после запуска.

Монтаж и подключение в шкаф и на машину

Подключение через разъем M8 на 4 контакта в эксплуатации удобнее, чем стационарный кабель, если у вас есть регламентная замена узлов. Мы на линиях часто делаем так: датчик - на кронштейне, ответная часть - в жгуте, и замена занимает минуты без перекладки кабель-каналов. Питание 10-30 В дает нормальную совместимость с промышленными 24 В сетями, включая ситуации, когда фактическое напряжение проседает на длинных трассах или при пусковых токах соседней нагрузки.

Компактная геометрия корпуса важна, когда датчик ставят между направляющими, у захватов или в зоне, где нельзя расширять габарит из-за риска зацепа. В таких местах выигрывает именно узкий форм-фактор, а не только дальность.

Практические замечания по применению

• Если фон блестящий или сильно отражающий, BGS обычно спасает, но мы все равно оставляем запас по установке и проверяем реальную границу отсечки на нескольких образцах изделия.
• При мойке под давлением важно ориентировать разъем так, чтобы струя не била напрямую в сочленение, и использовать исправные уплотнения на ответной части.
• Для стабильной диагностики на ПЛК закладываем простой контроль: вход датчика + контроль питания 24 В, чтобы отличать отсутствие объекта от проблем в цепи.

Если нужен датчик под короткую дистанцию с подавлением фона, быстрым переключением и корпусом под жесткую санитарную эксплуатацию, закладывайте E3ZM-LS86H в спецификацию и присылайте нам условия установки - подберем обвязку по разъемам и проверим применимость по объекту и фону.
