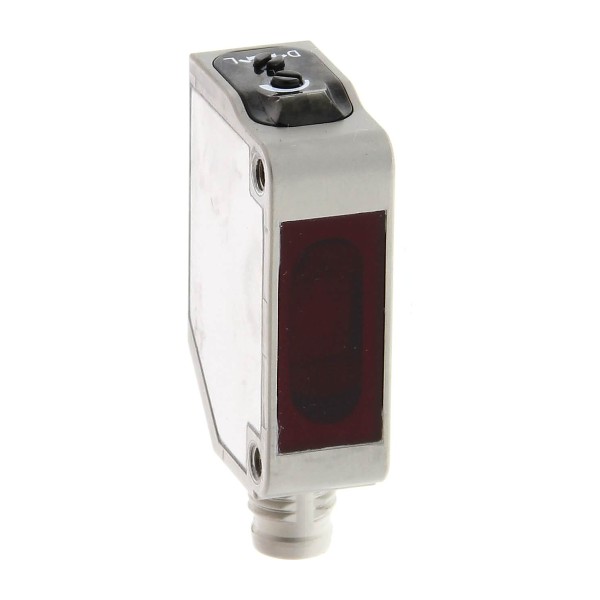

E3ZM-V66 датчик цветной метки Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как E3ZM-V66 OMRON ведет себя на реальной линии
На упаковочных и этикетировочных машинах мы чаще всего упираемся не в скорость ПЛК, а в то, что датчик метки не успевает отработать на коротком шаге или начинает ловить фон от глянца и печати. E3ZM-V66 датчик цветной метки OMRON рассчитан именно на такие задачи: уверенно различать контрастные цветные метки на движущейся ленте и отдавать стабильный дискретный сигнал в контроллер без плясок по порогам.
Типовой сценарий: пленка идет рывками, метка узкая, печать меняется от партии к партии. Здесь важны две вещи - быстрый отклик и повторяемость срабатывания при дрейфе оттенка. Быстрый отклик уменьшает риск проскока метки на высокой скорости, а контрастный принцип с белым источником света дает более предсказуемую картину по сравнению с монохромным светом, когда оттенки в полиграфии иногда совпадают по яркости.
OMRON E3ZM-V66: оптика и режимы, которые спасают от перенастроек
Белый светодиод в контрастных датчиках метки - это не про яркость ради яркости. В широком спектре белого света лучше проявляются отличия между краской и фоном, особенно на пленках с добавками, металлизированных слоях и на бумаге с разным отбеливателем. На практике это снижает чувствительность к смене поставщика материала и к неидеальной повторяемости печати.
Полезно, что предусмотрены режимы на свет и на затемнение. В реальной эксплуатации это экономит время при пусконаладке: под конкретную разметку можно выбрать логику так, чтобы в нормальном состоянии вход ПЛК был в нужном уровне, а диагностика обрыва/загрязнения читалась однозначнее. Например, на линиях с частыми промывками и конденсатом мы часто закладываем логику так, чтобы при деградации сигнала было видно аварийное состояние, а не тихие пропуски метки.
Корпус и защита: почему нержавейка и IP69K важнее, чем кажется
Корпус из нержавеющей стали SUS 316L - это не просто стойкость к коррозии. В пищевых и фармацевтических зонах 316L лучше переживает щелочные моющие средства и регулярную санобработку, где обычные сплавы быстро теряют поверхность, а затем начинают собирать загрязнения. Плюс механическая живучесть: в узлах протяжки пленки датчик часто находится близко к подвижным элементам и случайным ударам при смене рулона.
Степень защиты IP67/IP69K дает запас именно под промывку высоким давлением и горячей водой. Для нас это означает меньше отказов после мойки, меньше ложных срабатываний из-за воды в разъеме и меньше простоев на сушку и восстановление. Важно и то, что диапазоны рабочих и складских температур закрывают типовые условия цеха и холодного склада, где датчики нередко хранятся и монтируются без теплого бокса.
Подключение и интеграция с автоматикой без лишних переходников
В промышленной разводке мелочи решают. Разъемное подключение M8 на 4 контакта удобно, когда датчик стоит на подвижной плите или на узле, который снимают для обслуживания. Мы на таких объектах экономим время на замену: сняли старый, поставили новый, без перекоммутации в клеммнике и без риска перепутать жилы. Для шкафов управления это означает более аккуратный кабель-менеджмент и предсказуемое сервисное обслуживание.
Питание в широком диапазоне постоянного тока позволяет запитывать датчик от стандартных линий 24 В с падениями на длинных трассах и общими потребителями. NPN-выходы хорошо стыкуются с множеством дискретных модулей, а при подключении через промежуточные реле или оптроны проще обеспечить гальваническую развязку в шумных зонах, например рядом с частотниками привода протяжки.
Монтаж и настройка в полевых условиях
По расстоянию срабатывания датчик удобно ставить на типовых кронштейнах рядом с полотном без сложной оптики и без выноса в отдельные кожухи. На линиях, где лента гуляет по высоте, мы обычно сначала фиксируем механику, а затем уже подбираем положение датчика так, чтобы он уверенно видел метку в пределах реальных допусков. Важно помнить про загрязнение: даже при высокой защите регулярная протирка оптического окна и контроль натяжения полотна дают больше, чем попытки лечить пропуски настройками.
Нужен датчик, который стабильно отрабатывает цветную метку на скорости и не боится мойки. Подберем E3ZM-V66 под вашу схему входов и условия установки - дайте параметры линии и материал полотна, и мы предложим рабочую конфигурацию подключения и пусконаладки.
- Температура хранения-40 ... +70 °C
- СерияE3ZM
- Вид подключенияРазъём M8, 4 контакта

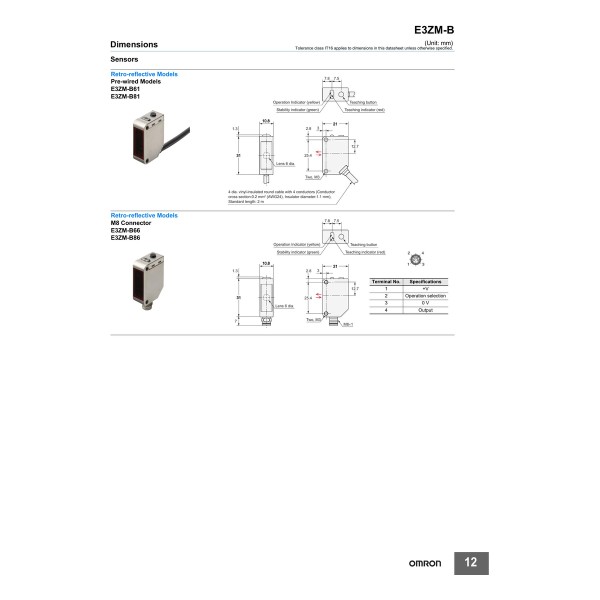

- Высота32.2 мм
- Глубина21 мм
- Источник светаБелый светодиод
- Материал корпусаНержавеющая сталь SUS 316L
- Механическое исполнениеКомплект/датчик
- Напряжение питания10 ... 30
- Принцип действияКонтрастный, для цветных меток
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания12 ± 2мм мм
- Степень защитыIP67/IP69K
- Ширина10.8 мм
- Время отклика0.05 мс
- Тип выходов DONPN
- Режим работыНа свет / на затемнение
