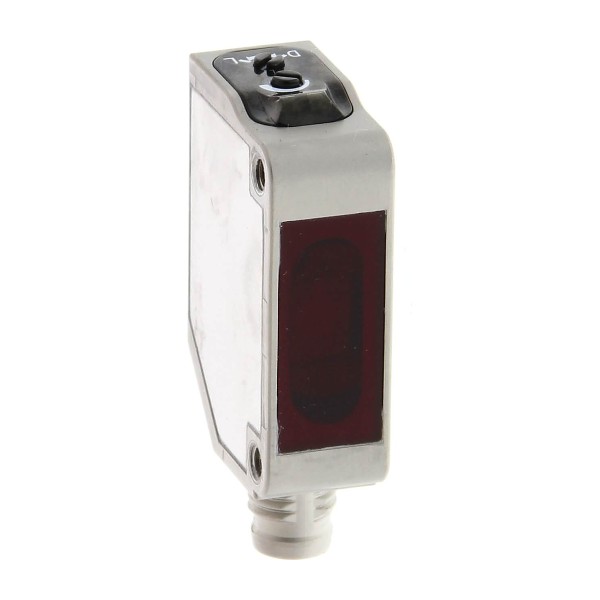

E3ZM-V81 2M датчик цветной метки Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной линии с маркировкой на пленке или этикетке проблема обычно не в том, что метку не видно, а в том, что ее контраст меняется: подложка блестит, краска уходит в тон, материал гуляет по высоте. В таких условиях мы ставим датчик, который стабильно различает цветную метку на скорости и не требует постоянной подстройки при смене тиража. E3ZM-V81 2M датчик цветной метки OMRON как раз из этого класса - компактный контрастный датчик для типовых задач упаковки, этикетирования, печати и резки по метке.
OMRON E3ZM-V81 2M в задачах регистрации меток
Датчик работает по контрастному принципу и рассчитан именно на цветные метки. Белый светодиод здесь важен не как формальность: белый спектр уменьшает зависимость от оттенка краски и позволяет увереннее различать близкие цвета на разных материалах - например, красную метку на крафте и на беленой пленке. На практике это снижает время на наладку и количество ложных срабатываний при переходе между партиями упаковки.
Отдельно отмечаем быстродействие. При отклике 0.05 мс датчик успевает отработать короткую метку на высокой скорости движения полотна. Для примера: при 300 м/мин метка длиной 2 мм проходит зону считывания примерно за 0.4 мс. Запас по времени отклика дает возможность корректно формировать дискретный сигнал для PLC или счетчика меток без дрожания фронтов.
Конструктив E3ZM-V81 2M OMRON и ресурс в моечных зонах
Корпус выполнен из нержавеющей стали SUS 316L. Для нас это признак того, что датчик предназначен не только для сухих участков, но и для санитарных зон, где есть щелочная мойка, пена, ополаскивание и перепады температур. Дополнительно помогает степень защиты IP67/IP69K: это не просто защита от пыли, а реальная стойкость к струйной мойке, когда обычные пластиковые корпуса начинают пропускать влагу через вводы и уплотнения.
Рабочий температурный диапазон закрывает большинство цехов, включая холодные участки. А расширенный диапазон хранения полезен для складов и неотапливаемых помещений, где оборудование лежит в запасе. В эксплуатации это снижает риск деградации параметров после зимней логистики или длительного хранения.
Монтаж и электрическая интеграция
Подключение выполнено кабелем длиной 2 м. На линиях, где датчик ставится на подвижной узел (например, на каретку или регулируемую стойку), цельный кабель зачастую надежнее разъемов: меньше точек, где появляется переходное сопротивление из-за вибрации или моечных циклов. Питание от 10 до 30 В удобно для типовой промышленной шины 24 В с просадками при пуске приводов.
Выход PNP обычно без проблем стыкуется с дискретными входами европейских PLC. В проектах, где входные карты имеют диагностику обрыва, PNP-схема помогает быстрее локализовать неисправность на кабеле или клеммах. Режимы на свет/на затемнение позволяют подстроить логику под конкретную механику: например, при нормальном фоне и периодической метке выбираем тот режим, где в обычном состоянии вход PLC стабилен, а импульс появляется только на метке - так проще отлавливать обрывы и загрязнение оптики по косвенным признакам.
Что важно учесть при пусконаладке
- Дистанцию до поверхности держим в рабочем коридоре, ориентируясь на номинальное срабатывание. Если полотно гуляет, используем прижимной ролик или стабилизатор натяжения - датчик не должен компенсировать механику.
- При блестящих пленках полезно слегка изменить угол установки, чтобы уменьшить паразитные блики в приемнике. Это часто дает больший эффект, чем попытки крутить чувствительность.
- Закладываем в PLC фильтрацию импульса по времени, но без фанатизма: при высокой скорости длинная фильтрация съедает короткую метку. Быстрый отклик датчика дает свободу, но алгоритм обработки все равно должен быть аккуратным.
Если нужен компактный датчик под контрастные метки с быстрым откликом и корпусом из 316L для реальных промышленных условий, подбирайте E3ZM-V81 2M и согласуем схему включения с вашим PLC и механикой узла.
- Температура хранения-40 ... +70 °C
- СерияE3ZM
- Вид подключенияКабель, 2 м
- Высота32.2 мм
- Глубина21 мм
- Источник светаБелый светодиод
- Материал корпусаНержавеющая сталь SUS 316L
- Механическое исполнениеКомплект/датчик
- Напряжение питания10 ... 30
- Принцип действияКонтрастный, для цветных меток
- Рабочая температура-25 ... +55 °c
- Расстояние срабатывания12 ± 2мм мм
- Степень защитыIP67/IP69K
- Ширина10.8 мм
- Время отклика0.05 мс
- Тип выходов DOPNP
- Режим работыНа свет / на затемнение
