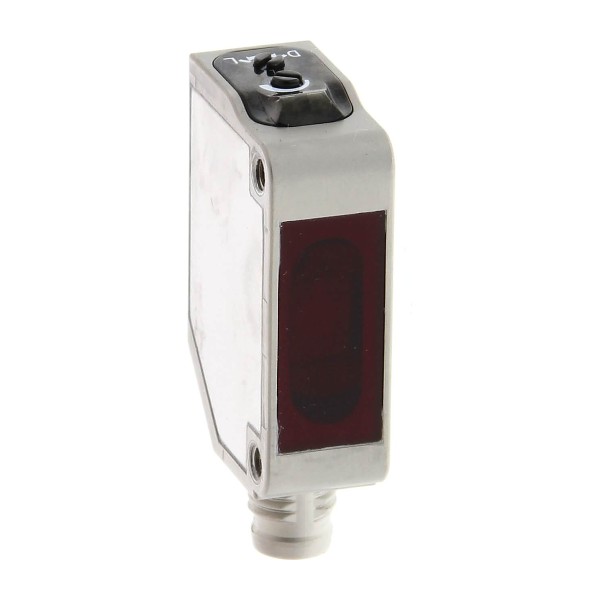

E3ZM-V86 датчик цветной метки Omron

На быстрых упаковочных линиях проблема почти всегда одна и та же: метка есть, но на скорости ее то теряем, то ловим с задержкой. В результате резка уходит, печать попадает мимо, а оператор начинает крутить чувствительность на глаз. Мы ставим такие задачи в лоб: нужен контрастный датчик, который стабильно отличает цветную метку от фона при реальной фактуре пленки, бликах и смене партий материала, и при этом выдерживает регулярную мойку и химию.

OMRON E3ZM-V86 в задачах регистрации метки

E3ZM-V86 датчик цветной метки OMRON - это контрастный фотоэлектрический датчик под метки на упаковке и этикетке, рассчитанный на работу в ритме современной автоматики. За счет белого светодиода датчик корректно работает с разноцветными метками и печатью, где чистый красный/зеленый источник часто дает перекос по контрасту. Белый спектр дает более предсказуемую разницу отражения между меткой и фоном, особенно на комбинированных материалах: матовый лак + глянец, металлизированная пленка, крафт с пропиткой.

Отдельно отмечаем скорость. Время отклика 0.05 мс - это не абстрактная цифра, а запас по динамике для высоких частот меток. На практике это снижает риск ситуаций, когда ПЛК видит короткий импульс на грани, а механика уже ушла на следующий шаг. В проектах с ножом/термоножом мы всегда закладываем запас по отклику датчика, чтобы не компенсировать запаздывание программными костылями и не разгонять входные фильтры до нестабильности.

Датчик цветной метки OMRON E3ZM-V86 и условия эксплуатации

Корпус из нержавеющей стали SUS 316L - это решение не только для пищевки. Он реально помогает там, где есть агрессивная среда: моющие растворы, щелочь, солевые туманы, влажные зоны, частая санитарная обработка. В сравнении с окрашенным алюминием или стандартной нержавейкой, 316L спокойнее переносит коррозионную нагрузку и дольше сохраняет геометрию посадочных мест. В итоге датчик не начинает гулять по настройке от микроподвижек и не требует регулярной протяжки.

Степень защиты IP67/IP69K важна именно в контексте мойки под давлением. Когда датчик стоит на раме у формирователя пакета, его неизбежно заливают. IP69K снижает риск попадания воды в оптику и разъемную часть, а значит - меньше ложных срабатываний после смены и меньше отказов по конденсату. Диапазон температур хранения и работы полезен для складов без отопления и холодных участков, где при запуске линии корпус и материал еще не вышли в режим.

Подключение, логика выходов и стыковка с ПЛК

Подключение через разъем M8 на 4 контакта удобно в сервисе: замена без пересборки клемм, быстрый ввод в работу при наличии стандартных кабельных сборок. Для линий, где датчики часто перекидывают между форматами, это экономит время наладки и уменьшает вероятность ошибок монтажника. Выход PNP типовой для большинства входных карт 24 В, а питание в широком диапазоне дает устойчивость к просадкам при пусках приводов и общей нагрузке шкафа.

Режимы на свет/на затемнение полезны, когда метка по тону близка к фону или когда на одном продукте метка темная, а на другом - светлая. Мы обычно выбираем режим так, чтобы в нормальном состоянии датчик держал устойчивый уровень, а переход метка/фон давал максимально резкий фронт. Это упрощает диагностику по осциллограмме и снижает требования к программной фильтрации.

Практика монтажа и настройки на линии

Рабочая дистанция в районе 12 мм с допуском дает понятную механику установки: датчик можно закрепить на стандартном кронштейне рядом с протяжкой, не подводя его вплотную к пленке. Мы рекомендуем закладывать возможность тонкой регулировки по наклону и по оси, чтобы уходить от бликов и ловить максимальный контраст по месту. Мини-пример: на вертикальном фасовщике метка на глянцевой пленке часто дает паразитный пик отражения. Небольшой угол относительно нормали поверхности и стабильная дистанция решают это лучше, чем попытки поднять порог чувствительности до предела.

Комплектное исполнение удобно, когда нужно быстро заменить датчик без подбора совместимых аксессуаров. В обслуживании важно держать чистой оптическую часть: даже тонкая пленка продукта или налет моющего средства меняют отражение и могут имитировать метку. С IP69K мойку проводить проще, но регламент на протирку и контроль крепежа мы все равно оставляем.

Если нужен предсказуемый контроль цветной метки на скорости с нормальной санитарной стойкостью, закладывайте E3ZM-V86 в спецификацию и согласуйте с нами схему включения и установочный узел - подберем кабель и проверим логику входов ПЛК под ваш шкаф.
