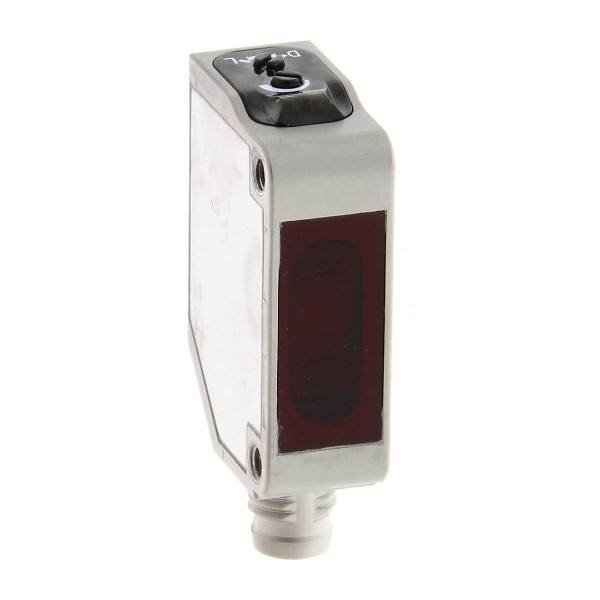

E3ZR-CD81D 5M фотоэлектрический датчик Omron

На линиях, где постоянно идет мойка, пар, щелочные растворы и мелкая взвесь, типовая оптика быстро теряет стабильность: линза мутнеет, корпус начинает корродировать, а срабатывания уплывают. Мы ставим датчики так, чтобы о них вспоминали только на плановом ТО. E3ZR-CD81D 5M фотоэлектрический датчик OMRON как раз из этой логики: компактный, с санитарно-устойчивым корпусом и защитой, рассчитанной на жесткую эксплуатацию, а не на витрину.

OMRON E3ZR-CD81D 5M в моечных и влажных зонах

Серия E3ZR часто закрывает задачи в пищевой, фармацевтической и упаковочной автоматизации, где критичны IP69K и стойкость к химии. Корпус из нержавеющей стали SUS 316L в реальности важнее, чем кажется на этапе подбора: на участках с хлорсодержащими средствами и частыми CIP-мойками обычная нержавейка или окрашенный металл начинают давать точки коррозии, после чего датчик теряет герметичность. Здесь материал и степень защиты работают в связке - меньше рисков по отказам из-за влаги в электронике и меньше незапланированных остановок.

Температурные режимы закрывают реальный производственный диапазон: когда датчик стоит рядом с горячей водой и затем попадает под холодное ополаскивание, важна не только рабочая температура, но и запас по хранению - это косвенно говорит о стойкости компонентов к термоциклированию и складу без отопления.

E3ZR-CD81D 5M фотоэлектрический датчик OMRON: логика обнаружения на практике

По принципу это диффузный фотоэлектрический датчик с инфракрасным светодиодом и работой на затемнение. Такой режим удобен, когда нужно фиксировать появление объекта в зоне контроля: пока отраженный сигнал достаточный - выход в одном состоянии, объект перекрывает/ослабляет отражение - выход переключается. В цеху это помогает, например, на подаче тары или на транспортерах с переменным отражением от фона.

Инфракрасный источник света мы обычно выбираем, когда в зоне много паразитной засветки и бликов. ИК-диапазон меньше реагирует на видимый свет, а при корректной настройке проще удержать стабильность на глянцевых поверхностях. При этом диффузная схема требует внимания к фону: если за объектом идет сильно отражающая стенка или нержавеющий лоток, лучше заранее проверить запас по сигналу и продумать экранирование или изменение угла установки.

Быстрое время отклика полезно не само по себе, а в связке со скоростью конвейера и дискретностью меток. Мини-пример: при контроле наличия блистера на шаговом транспортере или фиксации кромки упаковки задержка датчика напрямую влияет на точность, с которой PLC отработает отсечку или выдаст команду на исполнительный механизм. Когда отклик предсказуемый, проще выдержать окно синхронизации и меньше костылей в логике.

Подключение и согласование с контроллером

В датчике использован PNP-выход - стандартный вариант для входных модулей 24 В в европейской и азиатской практике. В эксплуатации это обычно означает меньше проблем с диагностикой: проще ловить обрыв/КЗ по входу, понятнее схемы для наладчиков, удобнее типовые модули дискретного ввода.

Кабельное подключение на 5 м полезно в двух типовых случаях: когда шкаф управления вынесен из мокрой зоны и нужно уйти без промежуточных разъемов, а также когда на раме машины мало места под распределительные коробки. Чем меньше разъемных соединений в зоне IP69K, тем меньше потенциальных точек подсоса влаги и тем спокойнее живет линия.

• Для моечных зон мы рекомендуем прокладывать кабель с капельником и не заводить его вверх в корпус без петли - это банально, но реально снижает риск затекания по оболочке.
• При вводе в шкаф избегаем общих кабель-каналов рядом с частотниками: диффузная оптика обычно не страдает от помех, но дискретные входы PLC на длинных линиях могут ловить наводки, если экранирование и земля организованы формально.

Монтаж в ограниченном пространстве и обслуживание

Габариты датчика удобны, когда его приходится ставить в обвязке упаковочных машин, на направляющих, возле звездочек или в узлах, где рядом движущиеся части и мало места под кронштейны. Небольшой корпус проще защитить механически и проще выставить нужный угол, чтобы уйти от ложных отражений.

С практической точки зрения IP67/IP69K дает смысл только при правильной установке: не направляем струю мойки в упор на ввод кабеля, выдерживаем радиус изгиба, не пережимаем стяжками до деформации оболочки. Тогда ресурс получается прогнозируемым, и датчик действительно отрабатывает межсервисный интервал без сюрпризов.

Если вам нужно стабильно контролировать наличие/положение объекта в мокрой зоне и без лишних разъемов на линии, подберем схему включения и поможем увязать E3ZR-CD81D 5M с вашим PLC и условиями мойки - отправляйте параметры узла и фото места установки.
