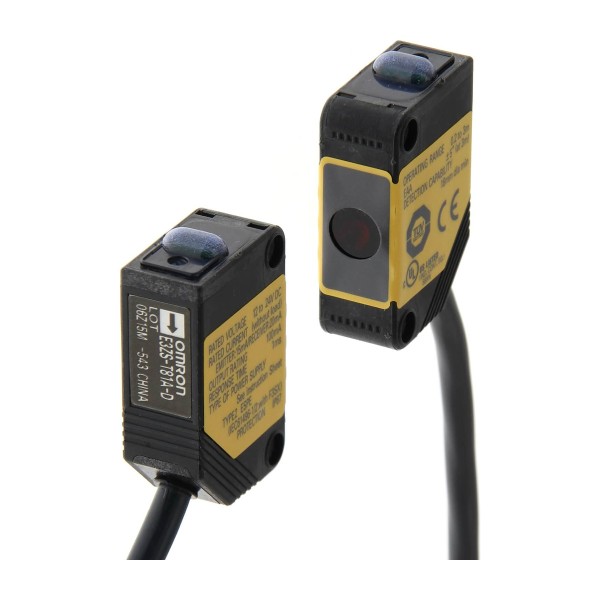

E3ZS-T81A фотоэлектрический датчик безопасности Omron

В реальной линии безопасности чаще всего ломается не датчик, а логика его включения в цикл. На транспортере с ручной загрузкой или на полуавтомате оператор тянется в зону движения, и нам нужно гарантированно отследить пересечение луча без задержек, с понятной диагностикой и без сюрпризов от внешней среды. В таких сценариях барьерная оптика работает предсказуемее отражательных схем: есть четкая геометрия луча, меньше зависимость от цвета и фактуры объекта, проще доказать корректность в оценке рисков.

OMRON E3ZS-T81A фотоэлектрический датчик безопасности в контуре останова

OMRON E3ZS-T81A фотоэлектрический датчик безопасности мы рассматриваем как элемент дискретной защиты для перекрытия опасной зоны на расстоянии - от ближней установки до нескольких метров. Для шкафной логики это обычный цифровой сигнал с PNP-выхода, но критично, что датчик отрабатывает быстро и стабильно, чтобы на ПЛК и, при необходимости, на реле безопасности приходило корректное состояние до того, как механизм успеет набрать ход.

Низкое время отклика в миллисекундном диапазоне важно не само по себе, а в связке с тормозным путем. Например, если у вас пневмоцилиндр выдает ход за десятки миллисекунд, то задержка сенсора в единицы миллисекунд уже становится измеримой частью бюджета безопасности. На практике это позволяет не увеличивать зону ограждения только из-за медленной коммутации датчика и не получать ложную уверенность при высоких скоростях.

Серия E3ZS от OMRON: оптика, которую можно обслуживать

Инфракрасный светодиод в барьерной схеме дает устойчивую работу при пыли и типичных загрязнениях производства. Важно понимать: ИК-диапазон не спасает от плотного налипания, но позволяет меньше зависеть от паразитной засветки и бликов. Для инженера эксплуатации это означает реже перенастраивать узел при смене продукта и проще объяснять персоналу, что именно нужно протирать и где начинается деградация сигнала.

Пара режимов на свет и на затемнение полезна при нестандартной логике: где-то требуется активный сигнал при норме, чтобы контролировать обрыв цепи, а где-то наоборот - удобнее формировать срабатывание при появлении объекта. Мы обычно выбираем режим так, чтобы в аварийных отказах (обрыв, снятый разъем, повреждение кабеля) система уходила в безопасное состояние на входе контроллера.

Монтаж и подключение без лишних переходников

Подключение выполнено кабелем фиксированной длины. Для монтажника это меньше контактных пар и меньше мест для окисления, особенно в зоне моек или на участках с вибрацией. Кабель удобно заводить напрямую в клеммник шкафа или в распределительную коробку на раме станка, соблюдая нормальную схему 24 В и раздельную прокладку с силовыми цепями. Если рядом частотник или серводрайв, мы обычно добавляем правильное заземление экрана трассы и выдерживаем расстояние от силовых проводов - так проще избежать наводок на дискретные входы.

Компактная геометрия корпуса помогает поставить датчик на узкий кронштейн, в паз профиля или в защитный кожух, не перекраивая механику. Материал PBT в эксплуатации ценится стойкостью к типовым индустриальным средам и стабильностью размеров: крепеж не разбалтывается от температурных циклов, а резьбовые элементы и посадочные поверхности меньше страдают от усталости пластика.

Защита IP67 и температурный диапазон как фактор надежности

IP67 - это не про возможность утопить датчик, а про выживаемость в брызгах, эмульсии и регулярной мойке. Когда датчик стоит внизу рамы и на него летит стружка с СОЖ, реальная проблема - попадание влаги по кабельному вводу и деградация оптики. Герметичный корпус снижает вероятность плавающих отказов, которые тяжело диагностировать: то работает, то нет, особенно на переходах температуры.

Широкий диапазон рабочих и складских температур важен для складов без отопления, уличных ворот и холодных зон. Мы не раз видели, как при минусе дешевый сенсор уходит в дрейф по чувствительности. Здесь температурные допуски позволяют рассчитывать на одинаковую повторяемость срабатывания зимой и летом без постоянных подкруток и подкладок под кронштейны.

Практические примеры применения E3ZS-T81A OMRON

• Контроль доступа в зону сварочного или прессового узла: барьер ставим на входе в проем, сигнал заводим в безопасность, а второй канал используем для диагностики на ПЛК.
• Отслеживание присутствия тары на конвейере перед толкателем: за счет стабильной геометрии луча проще исключить ложные срабатывания от глянцевой пленки и разноцветной упаковки.
• Контроль выхода изделия из защитного кожуха: удобно для блокировки следующего шага цикла, пока изделие не покинуло опасную зону.

Если вам нужен предсказуемый барьерный датчик для промышленной безопасности и надежного дискретного контроля, закладывайте E3ZS-T81A в спецификацию и согласуем схему включения под вашу архитектуру ввода-вывода.
