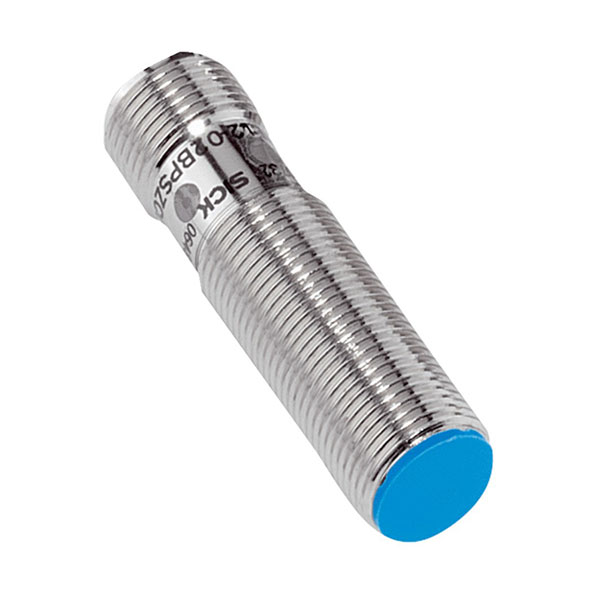

Индуктивный датчик приближения IME12-04BPSVC0K SICK

Когда на линии нужно уверенно отрабатывать наличие металлической детали на коротком ходе - мы чаще всего упираемся не в «чувствительность», а в повторяемость и устойчивость к реальным помехам: стружка на кронштейне, вибрация, подброс напряжения при коммутации клапанов, периодическое «переобучение» из-за неправильного монтажа. Индуктивный датчик приближения SICK IME12-04BPSVC0K как раз из тех изделий, которые ставишь один раз и дальше занимаешься технологией, а не поиском ложных срабатываний.

Сценарии применения SICK IME12-04BPSVC0K в цехе

Типовой пример - контроль подхода каретки к упору на упаковочной машине. На механике есть люфт, а оператор любит подтягивать ограничители «на глаз». Индуктивный IME12-04BPSVC0K позволяет фиксировать именно металлическую метку/кронштейн и не реагировать на пластиковые кожухи и остатки пленки. Второй частый сценарий - подтверждение закрытия защитного экрана, где нужен простой дискретный сигнал в ПЛК без сложной диагностики. Третий - подсчет заготовок на вибролотке: здесь важна правильная установка заподлицо, чтобы корпус датчика не собирал на себя ударные нагрузки от проходящих деталей и не выступал в зону потока.

Заподлицо и Sn 4 мм - почему это важно на практике

Монтаж заподлицо - это не «особенность каталога», а инженерный способ защитить датчик от боковых воздействий. Когда датчик утоплен в металлический кронштейн, снижается риск срезать его при настройке упора, и меньше паразитных наводок от соседних металлоконструкций. Номинальная зона срабатывания 4 мм удобна для коротких контрольных меток: можно сделать технологический зазор, чтобы датчик не «терся» о объект, но при этом оставаться в уверенной области, где нет дрожания сигнала на границе.

Мы обычно рекомендуем закладывать запас по расстоянию и настраивать механику так, чтобы рабочая точка была не на пределе Sn, а ближе к середине стабильного диапазона. Это особенно заметно на вибрирующих узлах - сигнал получается чище, а диагностика «пропусков» в ПЛК перестает быть головной болью.

PNP NO и 3-проводная схема - совместимость с входами ПЛК

Переключающий выход PNP с функцией NO в 3-проводном DC исполнении - это типовая «производственная» логика для большинства шкафов автоматизации. В реальных проектах это означает две вещи. Во-первых, меньше сюрпризов при подключении к дискретным входам: датчик отдает положительный сигнал при срабатывании, и его проще трассировать по схеме и в кроссировке. Во-вторых, при поиске неисправностей проще работать с мультиметром: наличие питания и состояние выхода читаются однозначно, без экзотических инверсий.

Мини-пример: если у нас на одном модуле входов сидят несколько датчиков на конвейере, PNP NO позволяет быстро диагностировать «мертвую» линию - при подаче питания на группу входы остаются в нуле до появления металла, а случайные наводки от кабель-трассы не дают устойчивого ложного уровня.

Разъем M12 4 pin - сервисопригодность IME12-04BPSVC0K

Подключение через разъем M12 на 4 контакта - это про ремонтопригодность и время простоя. В эксплуатации датчики чаще выходят из строя не «электронно», а механически: зацепили тележкой, вырвали кабель, закусили в кабель-канале. С разъемом замена занимает минуты: сняли контргайку, вынули датчик, переставили новый, подключили готовый шнур. Без перекоммутации в шкафу и без риска перепутать жилы на клеммах.

Также M12 дисциплинирует монтаж: меньше «скруток», меньше нештатных соединений, ниже вероятность получить плавающий контакт, который проявится только на прогреве или при вибрации. Для линий с регулярной мойкой/пылью это косвенно повышает надежность - соединение предсказуемое и повторяемое.

Резьба M12 x 1 и механическая интеграция датчика SICK

Форм-фактор с резьбой M12 x 1 удобен тем, что под него легко сделать стандартный кронштейн, а регулировка положения выполняется обычными гайками без нестандартного инструмента. Для нас, как для интегратора, это плюс: можно быстро перенести решение с одного станка на другой, не перерабатывая механику с нуля. В проектах модернизации это часто решает вопрос совместимости со старой оснасткой, где уже предусмотрены посадочные места под M12.

На что обращаем внимание при вводе IME12-04BPSVC0K в эксплуатацию

• Делаем жесткий кронштейн без «пружинящих» пластин - индуктивный датчик должен видеть объект, а не колебания собственного крепления.
• Разводим силовые и сигнальные трассы: рядом с частотниками и катушками лучше держать дистанцию или использовать правильную прокладку, тогда дискретный вход ПЛК не будет ловить паразитные импульсы.
• Закладываем технологический зазор под загрязнение: если на объекте налипает металлическая пыль, лучше сместить точку контроля так, чтобы датчик не работал на границе срабатывания.

Если нужен надежный дискретный контроль металла с понятной схемой включения и удобным сервисом, закладывайте SICK IME12-04BPSVC0K в спецификацию и согласуем правильную установку под вашу механику и входные модули ПЛК.
