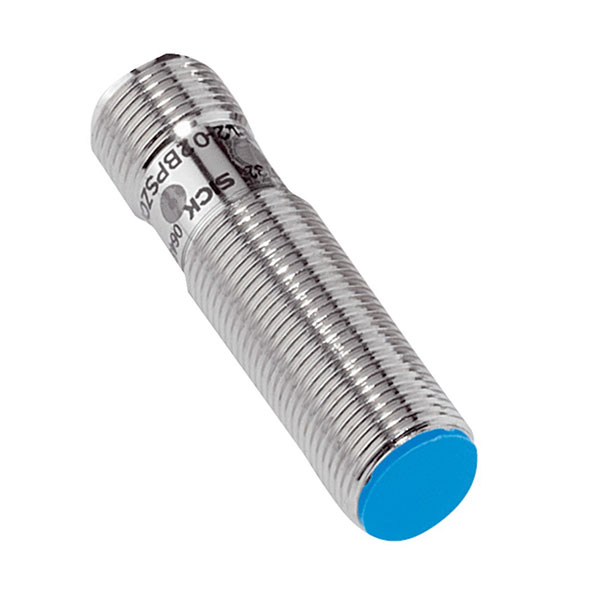

IME12-04BPSZC0K индуктивный датчик приближения SICK

На практике индуктивный датчик чаще всего «спасает» не автоматизацию, а механику: как только появляется люфт, вибрация или масло на узле, оптические решения начинают капризничать, а механические концевики быстро уходят в расходники. В таких местах мы обычно ставим индуктивные датчики серии IME, и конкретно SICK IME12-04BPSZC0K хорошо ложится в типовые задачи контроля металла на короткой дистанции - без контакта и без чувствительности к загрязнениям.

Сценарии применения SICK IME12-04BPSZC0K на станках и конвейерах

IME12-04BPSZC0K берут, когда нужно стабильно «видеть» стальной флажок, кулачок или торец детали и отдавать сигнал в ПЛК без дополнительных согласующих модулей. Примеры из наших проектов:

• контроль положения пневмоцилиндра по металлическому упору на каретке, когда герконы на цилиндре дают ложные срабатывания из-за намагничивания и наводок;
• подтверждение прихода паллеты на упор на роликовом конвейере, где пыль и стружка быстро «убивают» оптику;
• контроль вращения через металлические метки на шкиве (низкая скорость, короткий зазор), когда нужен четкий дискретный фронт без дребезга контактов.

Индуктивный принцип и расстояние срабатывания 4 мм - что это дает в реальной эксплуатации

Номинальные 4 мм для датчика такого форм-фактора - это рабочая величина, которая позволяет не загонять монтаж «в ноль». Мы обычно закладываем механический зазор с учетом биения и тепловых расширений, чтобы датчик не работал на грани. Чем важен этот запас:

• снижается риск случайного касания мишени при вибрации и перекосе узла;
• проще обслуживать оборудование: датчик не нужно юстировать «по бумажке», достаточно выставить стабильную зону срабатывания;
• меньше ложных отказов при смене партии металла: разные сплавы и геометрия мишени реально влияют на дальность, и небольшой резерв по расстоянию помогает удержать повторяемость.

Для контроля тонких металлических деталей мы обычно рекомендуем проверять мишень на стенде или в макете узла: индуктивный датчик реагирует на металл, но «эффективная площадь» цели и ее материал меняют фактическую дистанцию.

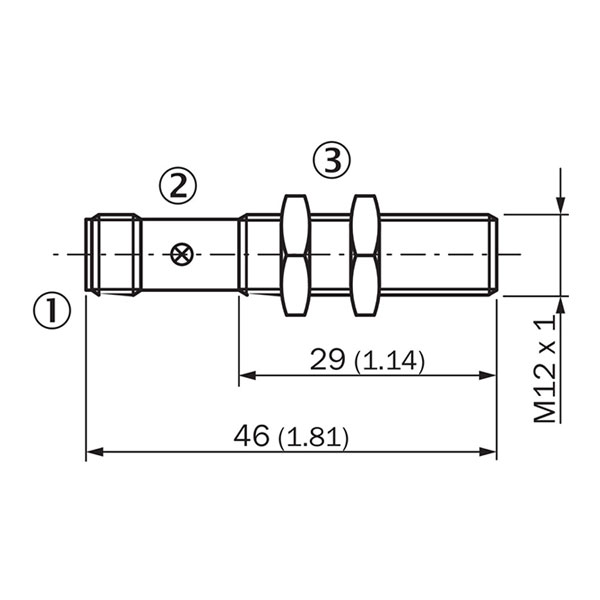

Заподлицо и резьба M12x1 - удобство встраивания IME12-04BPSZC0K

Заподлицевый монтаж - это когда датчик можно утопить в металлический кронштейн без «ложных» срабатываний от самого крепежа и без требований к большому свободному пространству вокруг активной зоны. В реальном шкафу или на раме станка это критично: места мало, рядом силовые кабели, механика закрыта кожухами.

Резьбовой корпус M12x1 дает нормальную ремонтопригодность: датчик легко заменить без переделки кронштейна, а фиксирование двумя гайками позволяет точно держать позицию при вибрации. На линиях, где датчики меняют «на ходу», мы ценим именно предсказуемость механики - это экономит простои.

PNP NO, 3-проводное DC исполнение - правильная логика для входов ПЛК

Выход PNP с функцией NO (нормально разомкнутый) - это наиболее понятная и совместимая схема для большинства дискретных входов современных контроллеров. На практике это означает: при появлении металла датчик формирует «плюс» на входе, и диагностика в шкафу проще - и по индикации модуля, и по измерениям мультиметром.

Трехпроводная DC-схема удобна тем, что не требует дополнительных реле или согласования по уровню, а при грамотной разводке с общими 0V и экранированием рядом с частотниками можно получить устойчивую работу без паразитных наводок. Мы обычно разделяем трассы питания/сигналов и закладываем запас по качеству клемм и наконечников - тогда датчик отрабатывает годами без «плавающих» сбоев.

Разъем M12 4 Pin - сервис и замена без переподключения

Подключение через M12 на 4 контакта - это не про «красоту», а про эксплуатацию. Когда датчик стоит на подвижной каретке или в зоне регулярной мойки/обслуживания, разъемное соединение ускоряет замену и снижает риск ошибок при переподключении. В реальных условиях это особенно заметно на многопостовых машинах: поменяли датчик, проверили индикацию входа, запустили цикл - без расковыривания кабель-каналов и пересборки наконечников.

SICK IME12-04BPSZC0K в составе системы диагностики

Мы часто интегрируем такие датчики в простую диагностику узла: например, по времени прихода сигнала от IME12-04BPSZC0K контроллер понимает, что каретка «не дошла» или дошла слишком медленно (подклинивание направляющих, падение давления воздуха, износ ремня). Даже один дискретный датчик в правильной точке дает больше пользы, чем попытки «лечить» проблему по факту аварии.

Если нужен предсказуемый контроль металла на короткой дистанции в компактном исполнении, закладывайте SICK IME12-04BPSZC0K в проект - подберем кабельную часть, проверим компоновку по месту и дадим рекомендации по монтажу и проверке мишени на вашем узле.
