Индуктивный датчик приближения IME18-08BPSZCOK SICK

Когда на линии нужно стабильно «видеть» металл без оптики, без меток и без риска пропуска на загрязненном участке, мы обычно уходим в индуктивные датчики. Типовой сценарий - контроль наличия детали на конвейере, подтверждение положения механизма в пневмоузле, фиксация подхода каретки на линейной оси. В таких задачах важнее всего повторяемость срабатывания и предсказуемость в реальной установке, а не лабораторные цифры. Индуктивный датчик приближения IME18-08BPSZCOK SICK как раз из тех изделий, которые нормально живут в промышленной среде: вибрация, эмульсия, металлическая стружка, регулярные мойки, периодические удары по кронштейну.

SICK IME18-08BPSZCOK в узлах позиционирования и контроля наличия

Мы ставим IME18-08BPSZCOK там, где требуется уверенно ловить край металлической детали или флажка на подходе - например, на упаковочных автоматах для подтверждения «деталь в гнезде», на прессах для контроля возврата ползуна, на транспортере для отсечки «есть/нет» перед захватом робота. Номинальная дистанция срабатывания 8 мм дает хороший технологический зазор: его хватает, чтобы не «целовать» датчиком металл при небольших биениях и тепловых расширениях, и при этом не приходится городить длинные кронштейны, которые гуляют от вибрации.

Практический пример: если каретка на направляющей имеет боковой люфт 0,5-1 мм и еще есть разброс по высоте установки флажка, то запас по дистанции позволяет выставить датчик так, чтобы срабатывание происходило в стабильной зоне, без ложных фронтов при дрожании. Это напрямую снижает количество «плавающих» ошибок в ПЛК и упрощает отладку.

Заподлицо и резьба M18 x 1 - почему монтаж IME18-08BPSZCOK важен

Датчик рассчитан на заподлицо (flush) установку. В эксплуатации это значит, что его можно утопить в металлический кронштейн или плиту без выраженного «вылета» чувствительной зоны в стороны. Для нас это ключевой момент в компактных механизмах: меньше риск задеть датчик инструментом, деталью или стропой при обслуживании. Плюс, заподлицо проще защитить датчик кожухом, не «съедая» рабочее расстояние.

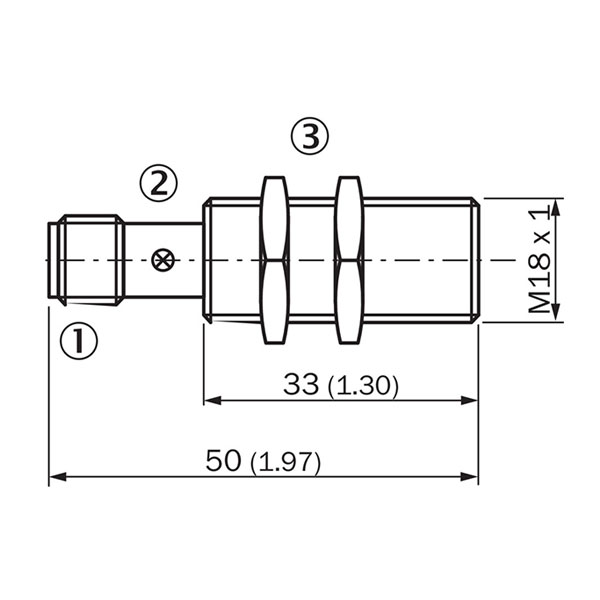

Резьбовой корпус M18 x 1 - классический форм-фактор для станков и конвейеров. Он удобен тем, что механик может быстро заменить датчик без перекомпоновки узла: гайки, контргайка, стандартные отверстия, стандартные держатели. В ремонте важна не только замена за 5 минут, но и то, что повторяемость установки получается выше: механика предсказуемая, меньше времени на юстировку по месту.

PNP NO и 3-проводная DC схема IME18-08BPSZCOK в типовой обвязке ПЛК

В большинстве современных шкафов автоматики входные модули рассчитаны на PNP-логику, и здесь IME18-08BPSZCOK ложится в стандартную архитектуру без «переходников по смыслу». Выход NO (нормально разомкнутый) упрощает диагностику: при обрыве или снятом датчике вход чаще уходит в «0», и это легче ловится как аварийное состояние в программе. На практике мы часто делаем так: в ПЛК заводим контроль «залипания» (если вход активен дольше допустимого времени) и контроль «тишины» (если нет ожидаемого фронта). NO-логика в таких проверках читается проще.

Трехпроводное DC исполнение удобно для типовой разводки: питание и сигнал на дискретный вход. В реальном цехе это экономит время на монтаж и снижает шанс ошибки электрика при подключении, особенно когда на объекте десятки одинаковых датчиков. Если в линии есть частотники, сварка или мощные соленоиды, мы рекомендуем закладывать нормальную культуру прокладки: разделение силовых и сигнальных трасс, корректное заземление шкафов, при необходимости - ферриты или экранированный кабель. Это не «про датчик», это про устойчивость системы в целом, но именно на дискретных входах обычно проявляются наводки.

Разъем M12 4 Pin у SICK IME18-08BPSZCOK как фактор ремонтопригодности

Подключение через M12 на 4 контакта - то, что реально влияет на простои. В поле датчик чаще меняют целиком, а не ремонтируют, и съемный разъем позволяет сделать замену без вскрытия клеммных коробок и без перекоммутации в шкафу. Для обслуживающего персонала это меньше ошибок и быстрее восстановление. Отдельно отмечаем, что M12 дает аккуратную кабельную систему: проще организовать маркировку, быстрее прозвонка, меньше «самодельных» скруток, которые потом ловим тепловизором.

Что учитывать при настройке зоны срабатывания 8 мм

Индуктивный принцип зависит от материала и геометрии цели. В реальной жизни сталь, нержавейка и цветные металлы ведут себя по-разному, а тонкие флажки дают меньший «запас» по дистанции, чем массивные детали. Поэтому при пусконаладке мы не «верим в идеальные 8 мм», а задаем рабочий зазор с запасом: проверяем несколько циклов на максимальной скорости, смотрим дрожание механики, прогоняем крайние допуски партии. Такой подход уменьшает риск, что после замены оснастки датчик начнет ловить деталь «через раз».

Если нужен надежный дискретный контроль металла в компактной механике и с понятной интеграцией в ПЛК, закладывайте SICK IME18-08BPSZCOK в проект - подберем кабель M12, проверим условия заподлицо и поможем увязать логику входов с диагностикой в программе.
