Как UFN3-70B413 SICK закрывает задачу детекции этикетки на скорости
В упаковочных линиях чаще всего ломается не механика, а стабильность сигнала от датчика на реальном материале. Типовой кейс - подача самоклеящихся этикеток на подложке: прозрачные пленки, металлизированные основы, неоднородный клей, смена партий. Оптика в таких условиях начинает зависеть от контраста и загрязнения, а индуктивные решения вообще не про эту задачу. UFN3-70B413 щелевой датчик SICK построен на ультразвуковом принципе обнаружения и работает по физике прохождения звука через материал, поэтому корректно видит зазор между этикетками и саму этикетку даже там, где отраженный свет ведет себя непредсказуемо.
Щелевой ультразвук UF: почему геометрия важнее бумажной чувствительности
Вилочная конструкция - это всегда про повторяемость: эмиттер и приемник жестко сведены, луч не требует юстировки на отражатель, а стабильность почти не зависит от расстояния до объекта. Здесь рабочая щель узкая, что особенно полезно на узких лентах и направляющих, где этикетка может гулять по ширине. Глубина щели позволяет уверенно работать на стандартных трактах подачи, когда материал проходит внутри вилки без паразитных переотражений от соседних узлов. В практике это означает меньше времени на наладку после замены рулона и меньше ложных переключений на стыках и зонах натяжения.
Быстрый сигнал в ПЛК: что дают 1500 Hz и отклик ≤ 0,25 мс
Когда линия идет быстро, датчик должен не просто увидеть зазор, а отдать фронт в контроллер так, чтобы метка попала в окно печати или аппликатора. Высокая частота переключения и малое время отклика дают реальный запас по скорости и по минимальному расстоянию между событиями. На практике это помогает в двух сценариях:
- короткий зазор между этикетками - фронты не слипаются, а вход ПЛК получает честный импульс без размывания;
- высокая скорость протяжки - меньше фазовый сдвиг между фактической кромкой этикетки и моментом, когда логика в контроллере срабатывает.
Важно и то, что инициализация занимает доли секунды: после включения питания не приходится ждать, пока узел "придет в себя", что удобно при частых перезапусках линии после остановов по безопасности.
Выходы PNP/NPN и питание 10-30 В: интеграция без сюрпризов
В реальных проектах один и тот же тип датчика часто приходится ставить и на европейские шкафы с PNP-входами, и на азиатские станции, где исторически встречается NPN. Наличие обоих типов переключающего выхода упрощает унификацию склада ЗИП и снижает риск ошибки при замене. Диапазон питания промышленный, с нормальной устойчивостью к пульсациям в сети 24 В, что критично рядом с приводами и импульсными нагрузками.
Отдельно отмечаем защиту выхода: при ошибке монтажника (перепутали провод, коротнули на корпус при протяжке) датчик, как правило, не превращается в одноразовый элемент. Это экономит время на поиске отказа и снижает простой линии.

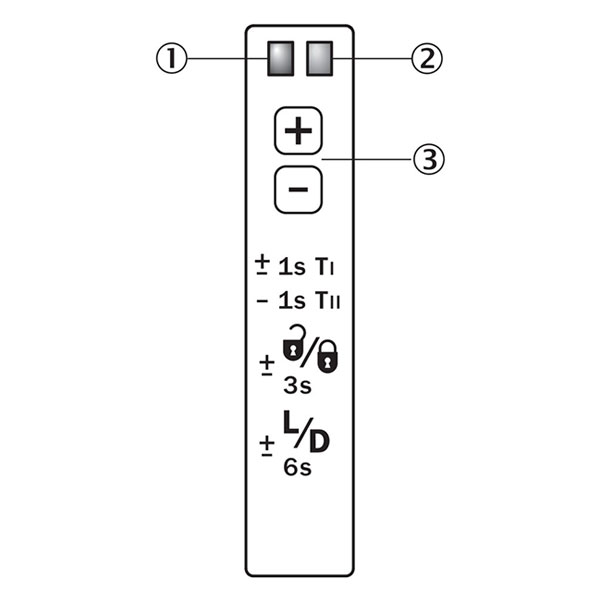

Настройка на месте: кнопки, режим СВЕТЛО/ТЕМНО и динамическое обучение
В эксплуатации ценится не максимальное количество параметров, а возможность быстро восстановить работоспособность без ноутбука и сервисного софта. Здесь предусмотрена настройка с кнопок +/-, переключение логики СВЕТЛО/ТЕМНО и обучение. Мы обычно используем 2-точечное обучение, когда надо жестко развести два состояния (этикетка/зазор) на конкретной подложке. Динамическое обучение полезно, если материал "плавает" по толщине или акустическим свойствам - например, при переходе с матовой пленки на глянец или при изменении клеевого слоя.
Мини-пример: на аппликаторе после замены партии этикеток датчик начал периодически пропускать зазор. Вместо поднятия чувствительности в лоб (что часто ловит шум) корректнее выполнить обучение по двум состояниям на новой ленте и, при необходимости, включить динамическую компенсацию. Это быстрее и дает предсказуемый запас.
Корпус и подключение: то, что влияет на обслуживание
Алюминиевый корпус в таких датчиках мы рассматриваем как практичный компромисс: жесткость вилки держит геометрию, а значит сохраняется стабильность измерения при вибрации и затяжке крепежа. Степень защиты IP65 закрывает типовую пыль и брызги на этикетировщиках и упаковке, а разъемный штекер M8 на 4 контакта упрощает замену - можно держать на складе заранее обжатые кабели, а на линии менять датчик без перекоммутации в клеммнике.
Температурные допуски хранения и работы позволяют без лишних оговорок применять датчик в цехах с сезонными перепадами, где шкафы автоматики не всегда идеальны по вентиляции и кондиционированию.
Подберем корректную схему подключения под ваш ПЛК, подскажем режим обучения под материал и подготовим датчик к внедрению - заказывайте UFN3-70B413 SICK под вашу линию.
- Температура хранения-20 ... 70 °C
- СерияUF
- Доп. СведенияЗазор между этикетками / размер этикетки
- Вес0.095 кг
- Вид подключенияШтекер M8, 4-контактный
- Время инициализации100 мс
- Высота47.5 мм
- Глубина69 мм
- Глубина щели69 мм
- Материал корпусаАлюминий
- Напряжение питания10 ... 30
- НастройкаКнопки «+»/«−», кабель (обучение, чувствительность, переключение СВЕТЛО/ТЕМНО, динамическое обучение)
- Обнаружение этикетокДа
- Переключающий выходPNP, NPN
- Принцип действияУльтразвуковой принцип обнаружения
- Рабочая температура5 ... 55 °c
- Размеры (ШхВхГ)18 × 47,5 × 92,5 мм
- Степень защитыIP65
- Тип защитыВыход Q защищён от короткого замыкания; подавление импульсных помех
- Тип переключенияСВЕТЛО/ТЕМНО
- Форма корпусаВилочная
- Частота переключения1500 Hz
- Ширина3 мм
- Ширина щели3 мм
- Максимальный ток контактов0.1 А
- Время отклика≤ 0,25 мс
- Класс защитыIII
- Диапазон тока0.04
- Объект измерения2
- MTTFD207
- Остаточная пульсация< 10
- DCavg0
- Режим работы2-точечное обучение; динамическое обучение
- Напряжение переключающего выходаPNP: HIGH = Uв − ≤ 2 В / LOW ≈ 0 В; NPN: HIGH ≈ Uв / LOW ≤ 2 В
