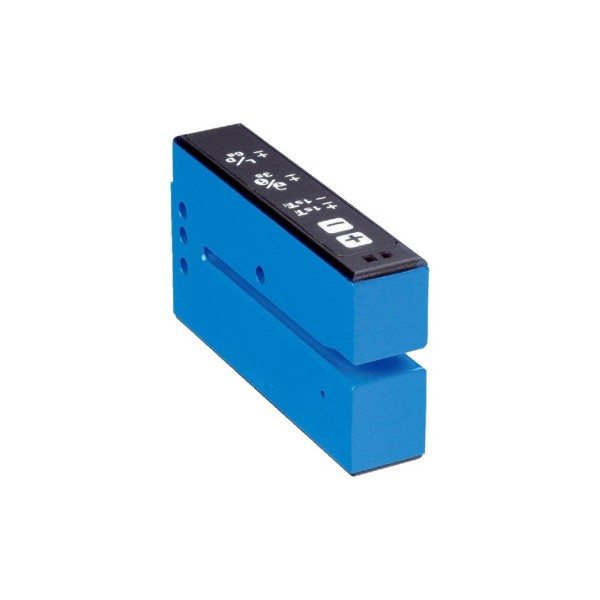

UFN3-70N415 щелевой датчик SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На линии этикетирования и упаковки у нас чаще всего всплывает одна и та же практическая проблема: оптика уверенно ловит метку на чистом материале, а затем начинает давать ложные срабатывания на прозрачных пленках, бликах, пыли и смене партии носителя. В таких условиях щелевой датчик, работающий по ультразвуковому принципу, обычно ведет себя стабильнее - он оценивает акустическое прохождение в щели и меньше зависит от цвета, печати и внешней засветки. Именно под такие задачи мы и закладываем UFN3-70N415 щелевой датчик SICK.
SICK UFN3-70N415: где он реально помогает
Сценарии, в которых этот вилочный датчик показывает себя лучше всего, типовые для автоматизации упаковки:
- контроль наличия этикетки или кромки материала перед аппликатором, когда важно стабильно отрабатывать на высокой скорости транспортера;
- обнаружение тонких объектов в щели при ограниченном монтажном пространстве, когда удобнее один моноблок вместо пары разнесенных датчиков;
- переключение по событию без усложнения механики: датчик уже задает геометрию контроля и минимизирует влияние перекоса объекта.
Ширина щели 3 мм важна не как цифра из паспорта, а как ограничитель механического люфта: при корректной направляющей объект проходит повторяемо, а зона контроля получается предсказуемой. Это упрощает доводку станка и снижает требования к юстировке кронштейнов.
UFN3-70N415 SICK в эксплуатации: скорость, повторяемость, запуск
В реальной линии ценится не только точность, но и поведение при перезапусках. Инициализация порядка 100 мс означает, что после включения питания датчик практически сразу готов к работе - не приходится закладывать длинные паузы в алгоритм ПЛК и городить обходные таймеры при восстановлении после аварийного стопа.
Частота переключения 1500 Hz - это задел по динамике: на быстрых упаковщиках и этикетировщиках датчик успевает отрабатывать короткие метки и высокую линейную скорость без пропусков. На практике это уменьшает необходимость в программной фильтрации импульсов и снижает риск того, что ПЛК пропустит фронт на высоких оборотах.
Подключение и согласование сигналов
В выходной части здесь NPN. Для нас это означает простой и предсказуемый интерфейс с дискретными входами ПЛК, особенно когда входные группы рассчитаны на ток стока и типовую схему с общим плюсом. По уровню выхода HIGH близок к напряжению питания, а LOW ограничивается уровнем до 2 В, что важно при длинных линиях и наличии помех - вход должен уверенно различать уровни даже при падениях на проводе и на клеммах.
Диапазон питания 10-30 В позволяет без дополнительных преобразователей сажать датчик на стандартную 24-вольтовую шину шкафа автоматики, а остаточная пульсация менее 10% упрощает жизнь в тех шкафах, где стоят импульсные БП и одновременно коммутируются клапаны, контакторы или серводрайвы. По месту мы все равно рекомендуем нормальную разводку 0 В, звездообразное подключение и развязку катушек, но сам датчик к питанию не капризный.
Настройка на линии без лишней остановки
То, что настройка выполняется кнопками + и - и поддерживает обучение, чувствительность, выбор логики СВЕТЛО/ТЕМНО и динамическое обучение, напрямую влияет на время пусконаладки. На практике это выглядит так: оператор меняет рулон этикеток или пленки, мы переводим датчик в режим обучения, прогоняем пару циклов, и датчик подстраивается под новый материал без перебора механических зазоров. Динамическое обучение полезно, когда фон и объект плавают по акустическим свойствам - например, разные партии подложки или периодическая смена толщины.
Режим 2-точечного обучения удобен для четкого разделения двух состояний (есть метка/нет метки). Когда требуется компенсация дрожания тракта, подключаем динамику - меньше ложных срабатываний при вибрации и при нестабильной натяжке ленты.
Монтажные нюансы серии UF
Вилочная геометрия дает понятную базу: датчик задает плоскость контроля и упрощает повторяемую установку при замене узла. По габаритам корпус компактный для своего класса, глубина 69 мм помогает уместить датчик в тесных кожухах аппликатора, а продуманная форма снижает риск задевания проходящим материалом. Мы в своих проектах обычно закладываем жесткий кронштейн без пружинящих пластин и следим, чтобы направляющие заводили материал строго по центру щели - тогда стабильность выше и обучение требуется реже.
Если нужно быстро и надежно закрыть задачу обнаружения этикеток и тонких материалов в щели без плясок с оптикой, берите UFN3-70N415 и закладывайте его в схему как дискретный NPN-сигнал на вход ПЛК - поможем подобрать обвязку и режим обучения под вашу линию.
- СерияUF
- Доп. СведенияЗазор между этикетками / размер этикетки
- Время инициализации100 мс
- Глубина69 мм
- Напряжение питания10 ... 30
- НастройкаКнопки «+»/«−», кабель (обучение, чувствительность, переключение СВЕТЛО/ТЕМНО, динамическое обучение)
- Обнаружение этикетокДа
- Переключающий выходNPN
- Принцип действияУльтразвуковой принцип обнаружения
- Размеры (ШхВхГ)18 × 47,5 × 92,5 мм
- Форма корпусаВилочная
- Частота переключения1500 Hz
- Ширина3 мм
- Время отклика≤ 0,25 мс
- Диапазон тока0.04
- Объект измерения2
- MTTFD207
- Остаточная пульсация< 10
- DCavg0
- Режим работы2-точечное обучение; динамическое обучение
- Напряжение переключающего выходаNPN: HIGH ≈ Uв / LOW ≤ 2 В
