UFN3-70P415 щелевой датчик SICK
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной линии маркировки чаще всего ломается не датчик, а стабильность срабатывания. На апликаторе этикетки, на протяжке пленки или на сортировке тонких заготовок датчик должен одинаково уверенно видеть край и прозрачную подложку, не уходить в ложные переключения из-за пыли, бликов и микровибраций. Для таких задач мы обычно закладываем щелевые решения, потому что геометрия вилки сама по себе задает правильную механику контроля: объект проходит в окне, оптика не требует сложных кронштейнов и юстировок по двум плоскостям.
SICK UFN3-70P415: рабочая логика в щели

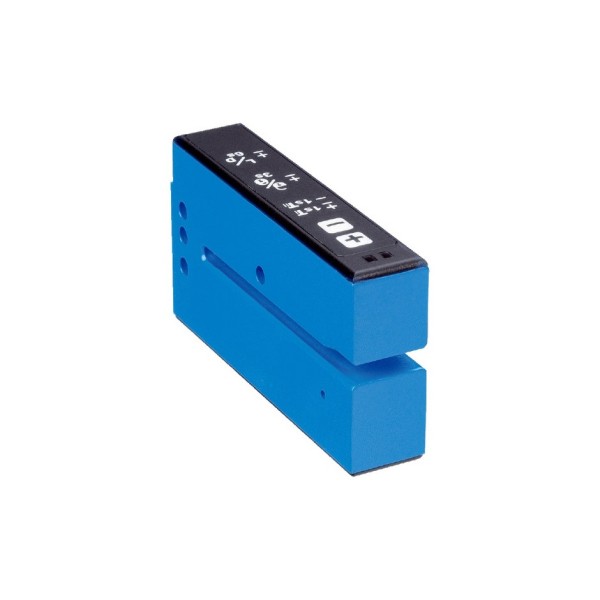

UFN3-70P415 щелевой датчик SICK выполнен в вилочном корпусе с узким окном 3 мм. Это важно не как цифра в каталоге, а как практический способ уменьшить паразитные засветки и влияние боковых смещений материала. Когда этикетка идет с небольшим перекосом, а подложка гуляет по ролику, узкая щель удерживает объект в зоне контроля и снижает требования к механике подачи.
Отдельно отметим ультразвуковой принцип обнаружения. В эксплуатации он часто выигрывает у чисто оптических схем там, где встречаются полупрозрачные материалы, глянец и переменная печать. Например, при детекции этикеток на прозрачной подложке можно уйти от борьбы с отражениями, которые на оптике дают нестабильный порог. Ультразвук менее чувствителен к оптическим свойствам поверхности и стабильнее переносит переходы между матовым и глянцевым участком.
Серия UF и UFN3-70P415 в проектах с высокой скоростью
Для динамичных узлов важна не только точность, но и временная дисциплина. Частота переключения 1500 Hz дает запас по скорости при контроле меток, этикеток и кромки материала на быстрых податчиках. На практике это означает, что датчик успевает отработать короткие события, когда шаг этикетки небольшой, а скорость конвейера высокая. Дополнительный плюс - короткая инициализация 100 мс: после включения питания или перезапуска шкафа автоматики узел быстрее выходит в рабочее состояние, что снижает время простоя при сервисных работах.
Настройка на месте: кнопки, обучение и режимы логики
В поле мы ценим устройства, которые можно быстро привести в чувство без ноутбука и долгих плясок с параметрами. Здесь доступны настройка с кнопок +/-, обучение, регулировка чувствительности, выбор логики СВЕТЛО/ТЕМНО и динамическое обучение. Динамическое обучение полезно, когда материал меняется в течение смены: другой поставщик подложки, иной слой лака, другая плотность пленки. Вместо того чтобы ловить границу вручную, можно подстроиться по фактическому фону и объекту прямо на линии.
PNP-выход удобен для типовых входных модулей ПЛК и распределенных I/O, где ожидается положительная логика. Важно, что корректная уровненная совместимость с 24 В системой уменьшает риск пограничных состояний на длинных проводах и в шумной среде, особенно если рядом частотники и сервоприводы. Питание в диапазоне 10-30 В дает нормальный запас по просадкам в реальных шкафах, когда питание гуляет из-за пусковых токов исполнительных механизмов.
Монтаж и эксплуатационные мелочи, которые влияют на ресурс
Габариты корпуса и глубина 69 мм позволяют поставить датчик близко к механике, не наращивая консоли. Это снижает вибрационную нагрузку и риск ухода настройки при ударных режимах. Мы рекомендуем при монтаже выдерживать соосность окна с траекторией материала и не допускать касания кромки о стенки вилки - узкая щель дисциплинирует материал, но механический контакт неизбежно приведет к загрязнению и ухудшению повторяемости.
В системах, где важна оценка надежности, обращаем внимание на MTTFd 207. В расчетах по безопасности и доступности оборудования это помогает аргументированно подтвердить, что элемент не является слабым местом по отказам и не потребует частой профилактической замены. Для обслуживающего персонала полезна предсказуемость: датчик держит параметры, а сервис сводится к очистке зоны контроля и проверке крепежа.
Если вам нужно стабильно отслеживать этикетку, метку или тонкую кромку в узком окне и без капризов к материалу, закладывайте UFN3-70P415 и согласуйте с нами схему включения PNP и режим обучения под вашу механику - подготовим рекомендации по внедрению и проверке на линии.
- СерияUF
- Доп. СведенияЗазор между этикетками / размер этикетки
- Время инициализации100 мс
- Глубина69 мм
- Напряжение питания10 ... 30
- НастройкаКнопки «+»/«−», кабель (обучение, чувствительность, переключение СВЕТЛО/ТЕМНО, динамическое обучение)
- Обнаружение этикетокДа
- Переключающий выходPNP
- Принцип действияУльтразвуковой принцип обнаружения
- Размеры (ШхВхГ)18 × 47,5 × 92,5 мм
- Форма корпусаВилочная
- Частота переключения1500 Hz
- Ширина3 мм
- Время отклика≤ 0,25 мс
- Диапазон тока0.04
- Объект измерения2
- MTTFD207
- Остаточная пульсация< 10
- DCavg0
- Режим работы2-точечное обучение; динамическое обучение
- Напряжение переключающего выходаPNP: HIGH = Uв − ≤ 2 В / LOW ≈ 0 В
