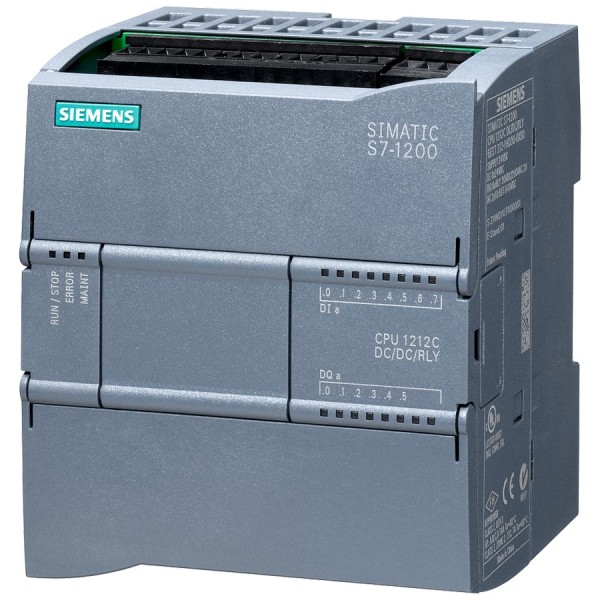

Контроллер (ПЛК) Siemens 6ES7212-1HE40-0XB0

В реальных проектах автоматизации чаще всего «сыпется» не логика, а ввод-вывод и питание: где-то недожали клемму, где-то наводка от частотника, где-то перепутали тип выхода и получили «залипание» исполнительного элемента. Siemens 6ES7212-1HE40-0XB0 из линейки S7-1200 мы обычно ставим как компактный ПЛК для небольших машин и узлов - там, где важно быстро запустить объект, а затем без боли сопровождать его в эксплуатации. Это не «игрушечный контроллер», а полноценный CPU с нормальной диагностикой, понятной архитектурой и предсказуемым поведением при авариях.

Siemens 6ES7212-1HE40-0XB0 в типовых узлах машин

Сценарий из практики: упаковочный стол, на котором есть датчик метки, концевики, кнопочный пост и пара исполнительных механизмов - соленоид, мотор через контактор, сигнальная колонна. Здесь важны дискретные входы для концевиков/кнопок и надежные выходы, которые без «костылей» коммутируют катушки контакторов. В 6ES7212-1HE40-0XB0 применены релейные дискретные выходы - это удобно, когда в шкафу смешанные уровни и нагрузки, а исполнительная часть живет своей жизнью (катушки, лампы, электромагниты). Реле проще переживают ошибки на этапе пусконаладки, чем транзисторные ключи, и нормально работают с переменным током без дополнительных промежуточных реле.

CPU 1212C S7-1200 - логика, диагностика и обслуживание

CPU 1212C мы выбираем, когда нужна «рабочая» PLC-логика с возможностью расширения и нормальными средствами диагностики. На обслуживании это критично: электрик должен быстро понять, что именно не так - вход не пришел, выход не выдается, аварийная цепь разомкнута, пропало питание на датчике. В S7-1200 удобно отлавливать проблемы по состояниям сигналов и системным сообщениям, а не методом «проверим все подряд». Для серийного оборудования это снижает простои и ускоряет ввод в эксплуатацию после ремонтов.

Отдельно отметим, что такая платформа хорошо живет в проектах, где со временем добавляются датчики, блокировки или сменяются исполнительные устройства. Когда заказчик через год просит «добавить еще один режим» или «подцепить счетчик/датчик давления», мы не упираемся в потолок по возможностям отладчика и структуры проекта.

Питание DC/DC/RLY - почему это важно в шкафу

Для контроллера с исполнением DC/DC/RLY обычно проще организовать питание в стандартном шкафу 24 В: один нормальный промышленный блок питания, развязка по группам, предохранители на периферию. В полевых условиях это дает два плюса. Первый - устойчивость к просадкам и помехам при включении нагрузок. Второй - понятная схема поиска неисправностей: питание датчиков, питание CPU и питание катушек можно разнести и диагностировать по месту, не «сажая» контроллер вместе с периферией.

Если рядом стоят частотные приводы или мощные контакторы, мы всегда обращаем внимание на трассировку 0V, разделение силовых и сигнальных жгутов, а также на правильную организацию общего провода. Здесь контроллер не «спасет» от плохого монтажа, но его входная часть обычно корректно отрабатывает типовые промышленные помехи при соблюдении элементарной культуры шкафа.

Релейные DO Siemens - прикладные нюансы коммутации

Релейный выход хорош тем, что допускает прямую коммутацию многих типовых нагрузок, но в эксплуатации важно учитывать ресурс и характер нагрузки. На катушках контакторов мы рекомендуем ставить RC-цепочки или варисторы (в зависимости от типа питания катушки), чтобы уменьшить искрение и продлить жизнь контактам. На соленоидах - диоды/супрессоры для DC, чтобы не ловить выбросы в общую землю. Это мелочи, но именно они отличают шкаф «работает годами» от шкафа «периодически чудит».

Также реле удобно, когда нужно «разорвать фазу» на цепи сигнализации 230 В или управлять промежуточным реле с другим напряжением, не плодя дополнительные интерфейсные модули. В небольших объектах это экономит место на DIN-рейке и упрощает схему.

Встроенные AI и DI как база для простой аналитики процесса

Наличие аналоговых входов позволяет не ограничиваться логикой «вкл/выкл». На практике это контроль давления, уровня, температуры через преобразователь 0-10 В или 4-20 мА (через корректный интерфейс/обвязку), а дальше - простые регуляторные алгоритмы, аварийные пороги, тренды. Даже если сейчас аналог «не нужен», в проектах модернизации он часто появляется внезапно: «поставили датчик - хотим видеть график и аварии». Хорошо, когда базовые каналы уже есть и не требуется переделывать половину шкафа.

Дискретные входы в таких контроллерах обычно закрывают типовой набор: кнопки, концевики, датчики присутствия, аварийные сигналы. Критично, что входы нормально диагностируются, и мы можем в программе делать защиту от дребезга, контроль залипания и проверку логических конфликтов (например, два концевика одновременно).

Siemens S7-1200 в эксплуатации - что учитываем при проектировании

Чтобы контроллер Siemens 6ES7212-1HE40-0XB0 раскрывался нормально, мы закладываем дисциплину по трем пунктам: корректная маркировка цепей, резерв по клеммам и грамотная развязка питания на периферию. Тогда пусконаладка идет быстрее, а сервис превращается в предсказуемую процедуру, а не в «поиск иголки» в шкафу. ПЛК этой серии удобен и для интеграции в общую систему - когда рядом HMI, удаленные модули, простая диспетчеризация или обмен по промышленным протоколам на уровне линии.

Если нужен компактный CPU под реальный станок/узел с понятной диагностикой и релейными выходами под силовую коммутацию, закладывайте Siemens 6ES7212-1HE40-0XB0 в проект - поможем подобрать обвязку, схему подключения и типовые решения по защите выходов.
