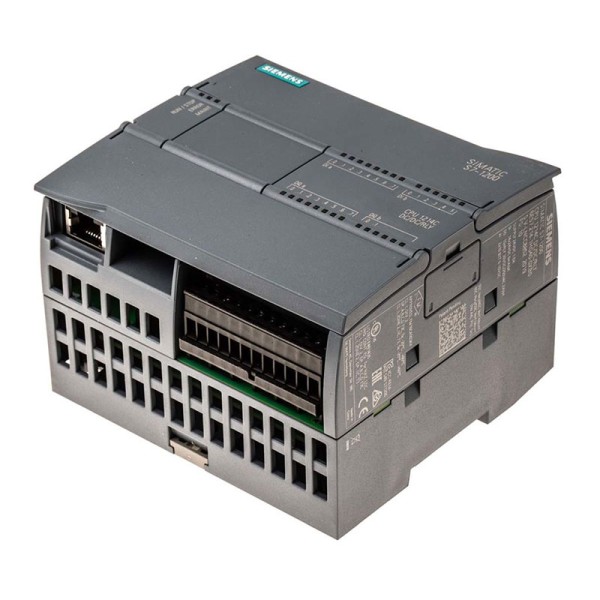

Контроллер (ПЛК) Siemens 6ES7215-1AG40-0XB0

На реальном объекте ПЛК оценивают не по «частоте и мегабайтам», а по тому, как он переживает пуски, помехи, нестабильные датчики и необходимость быстро вносить правки без остановки линии. Siemens 6ES7215-1AG40-0XB0 (CPU 1215C, серия S7-1200) мы обычно закладываем туда, где требуется компактный контроллер с нормальной аналогикой «из коробки» и понятной интеграцией в PROFINET-сеть без дополнительных шлюзов. Это типовая история для небольших машин, узлов дозирования, локальных станций водоподготовки, насосных групп, участков упаковки и конвейеров.

Siemens 6ES7215-1AG40-0XB0 в задачах малой и средней автоматизации

В прикладных проектах этот ПЛК закрывает сразу несколько слоев - дискретную логику, базовую аналоговую регулировку и обмен с HMI/SCADA по PROFINET. Например, на узле смешения: дискретные цепи управляют клапанами и блокировками, аналоговые каналы снимают сигнал с датчика давления/уровня и задают уставку частотнику или позиционеру. За счет встроенной аналогики меньше «зоопарка» модулей, короче шкаф, проще трассировка, а значит меньше точек отказа и быстрее диагностика.

CPU 1215C S7-1200: почему встроенные I/O важнее, чем кажется

Когда на объекте начинается поиск «плавающей» неисправности, выигрывает тот шкаф, где минимум лишних клемм и переходников. Наличие встроенных дискретных и аналоговых каналов в CPU 1215C удобно не только экономически - это вопрос эксплуатационной надежности. Короткая цепочка «датчик - клемма - контроллер» снижает вероятность наводок и ошибок монтажа.

На практике встроенные AI часто отдают под 4-20 мА от давления/расхода или 0-10 В от датчиков уровня, а AO используют для задания скорости ПЧ, управляющего напряжения на клапан или внешнего регулятора. Важно, что аналоговые цепи обычно требуют аккуратного обращения с экранированием и общими проводами - в компактном решении проще держать единый стандарт разводки и быстрее проверять измерения мультиметром прямо на клеммах шкафа.

PROFINET в Siemens 6ES7215-1AG40-0XB0 как основа диагностики и сервиса

Если объект живет дольше одного пусконаладочного сезона, без нормальной диагностики сеть превращается в «черный ящик». PROFINET в данном контроллере - это не просто канал связи с панелью, а инструмент обслуживания: читаем статусы, ловим тайм-ауты, видим, что именно отвалилось - станция удаленных входов, привод или HMI. В проектах с несколькими шкафами PROFINET позволяет аккуратно развести роли: локальная логика остается в CPU, а диспетчеризация и архивы уходят наверх без костылей.

Мини-пример: на насосной станции по сети удобно передавать не только команды «Пуск/Стоп», но и телеметрию - давление, ток двигателя, аварии по сухому ходу. При этом оператор на панели видит, какой датчик вышел за пределы, а техслужба получает понятную картину без «прозвона» половины шкафа.

DC/DC/DC и транзисторные выходы: что это дает в шкафу

Исполнение по питанию DC/DC/DC в связке с транзисторными DO обычно выбирают для шкафов на 24 В, где много полевых датчиков и исполнительных устройств с тем же уровнем. Для нас это удобная архитектура: единая шина питания, предсказуемое поведение при просадках, проще резервирование БП и организация селективной защиты по группам нагрузок.

Транзисторные выходы в эксплуатации ценят за скорость и ресурс при частых коммутациях - например, на упаковочных автоматах, где импульсные сигналы на клапана или маркиратор идут постоянно. При этом мы всегда проектируем развязку по нагрузкам: катушки - через защитные цепи, «грязные» исполнительные устройства - через промежуточные реле/контакторы, чтобы не тащить помехи в логику. Такая дисциплина существенно снижает количество «мистических» перезагрузок и ложных срабатываний.

Два COM-порта Siemens S7-1200 для наследия и периферии

Наличие двух COM-портов полезно там, где часть оборудования еще живет в последовательных протоколах: весовые терминалы, старые частотники, считыватели, газоанализаторы, энергометры. На практике это экономит место и время: не нужно городить отдельный преобразователь на каждую линию. Плюс можно развести сервис и технологию - один порт оставить под наладочный доступ или периферию, второй под обмен с устройством, которое критично по циклу.

Как мы обычно вводим Siemens 6ES7215-1AG40-0XB0 в эксплуатацию

• Сначала фиксируем карту сигналов и логику блокировок, чтобы дискретные цепи были «железобетонными» даже при частичных отказах датчиков.
• Аналоговые каналы проверяем не «по ощущениям», а по границам диапазона - задаем тестовые значения, смотрим линейность, контролируем экранирование и земли.
• По PROFINET сразу настраиваем именование устройств и диагностические сообщения - это потом экономит часы поиска при любой нештатной ситуации.

Если нужен компактный и понятный в обслуживании контроллер под 24 В с встроенной аналогикой, сетевой интеграцией по PROFINET и возможностью подключить последовательную периферию - Siemens 6ES7215-1AG40-0XB0 закрывает эти задачи без лишних надстроек. Передавайте нам схему или перечень сигналов - подберем обвязку, укажем типовую схему подключения и быстро подготовим комплект к запуску.
