6ES7297-0AX30-0XA0 батарейная плата Siemens

В реальной эксплуатации контроллер чаще всего страдает не от логики и не от железа ввода-вывода, а от мелочей вокруг: просадок питания, замены модулей без полного обесточивания, длительных простоев на складе, редких включений. На таких режимах хорошо видно, насколько важна корректная поддержка данных в памяти и предсказуемое восстановление после отключения. Именно под эти задачи и ставят батарейную плату - как инженерный элемент, который закрывает риск потери технологических параметров и срывов пуска после аварийного обесточивания.

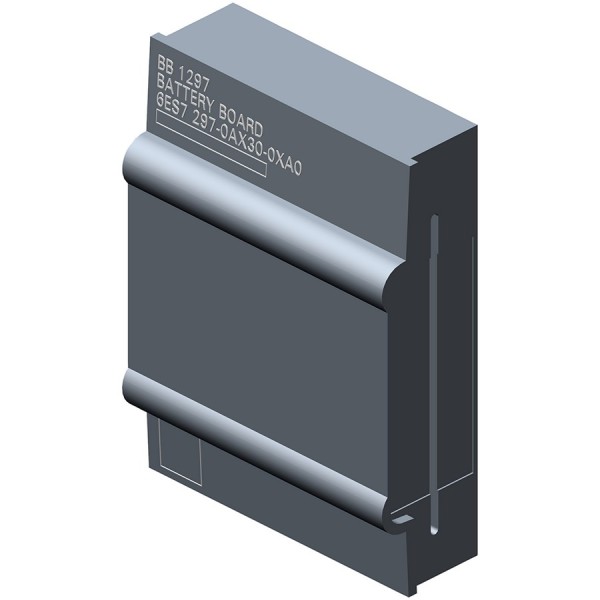

Батарейная плата Siemens 6ES7297-0AX30-0XA0 в составе S7-1200

Мы используем Siemens 6ES7297-0AX30-0XA0 как штатный аксессуар для семейства S7-1200, когда от контроллера требуется стабильное сохранение критичных данных между отключениями. Это не расширение по функционалу, а часть общей надежности системы. В типовом проекте это выглядит так: есть PLC в шкафу, питание 24 В может пропадать по внешним причинам, и при возврате питания важно не только поднять CPU, но и поднять установленные значения - уставки, счетчики, технологические накопления, некоторые параметры рецептур.

Важно понимать практический момент: оператор почти всегда ожидает, что линия продолжит работу в том состоянии, в котором ее оставили. Если после кратковременного пропадания напряжения сбрасываются значения, то мы получаем незапланированный переналадочный цикл, брак партии или необходимость ручного ввода параметров. Батарейная плата в таких сценариях снижает зависимость от качества питания и дисциплины эксплуатации.

Siemens S7-1200 и батарейная плата: зачем она нужна именно на объекте

На бумаге все выглядит просто, но на площадке есть нюансы. Например, насосная станция с удаленным шкафом управления: питание приходит по длинной линии, возможны краткие провалы, автомат может отрабатывать не всегда идеально. Или упаковочная машина, где остановка по аварии часто сопровождается снятием питания с отдельных групп. В обоих случаях мы сталкиваемся с требованием: контроллер должен корректно вернуться в рабочий контур, а не стартовать с нулевыми данными.

Еще один частый кейс - модернизация на действующем производстве. При замене модулей, обслуживании клеммников, ревизии питания шкаф могут обесточивать фрагментарно. Если заранее заложить батарейную поддержку, меньше шансов, что после включения придется искать, почему изменились параметры технологического узла или почему неожиданно сбился расчет по накоплению.

Что мы учитываем при внедрении 6ES7297-0AX30-0XA0 в шкаф управления

Артикул 6ES7297-0AX30-0XA0 батарейная плата Siemens ставится как аксессуар серии S7-1200, и в проектировании мы относимся к ней не как к расходнику, а как к элементу, влияющему на сценарии обслуживания. Есть несколько инженерных моментов, которые реально важны:

• Сервисопригодность. Батарейный узел должен быть доступен без разборки половины шкафа. Мы закладываем место и трассировку так, чтобы замену выполняли в регламентное окно, а не по аварии.

• Документирование в EPLAN и в паспорте шкафа. В схемах отмечаем наличие батарейной поддержки и прописываем регламент контроля. Когда объект передают в эксплуатацию другой смене или подрядчику, эта информация экономит часы диагностики.

• Логика сохранения данных. Важно не просто поставить плату, а правильно разделить, какие переменные держим в retentive, какие сохраняем через архивирование, а какие можно пересчитать. Тогда батарейная поддержка работает как часть общей стратегии, а не как попытка закрыть все одним аксессуаром.

• Учет длительных простоев. На объектах с сезонной работой (котельные, сельхозлинии) мы заранее проверяем, какие данные должны пережить консервацию и какой режим хранения допустим.

Интеграция с инженерной средой и обслуживание

Так как аксессуар относится к экосистеме S7-1200, в эксплуатации удобно то, что нет разнородности по платформе: один подход к обслуживанию, понятная привязка к серии, меньше сюрпризов на уровне совместимости. На практике это выражается в том, что инженеру КИПиА проще поддерживать парк шкафов: одинаковые правила диагностики, единый склад ЗИП, прогнозируемые регламенты.

Мы также рекомендуем ввести простое правило эксплуатации: при любых работах с питанием контроллера фиксировать текущее состояние технологических параметров (хотя бы критичных) и периодически проверять корректность восстановления после отключения. Это занимает минуты, но резко повышает надежность системы на дистанции.

Если нужна предсказуемая работа S7-1200 при отключениях питания и корректное восстановление данных, закладывайте батарейную плату в комплект сразу - подберем и проверим совместимость по вашему CPU и сценарию обслуживания.
