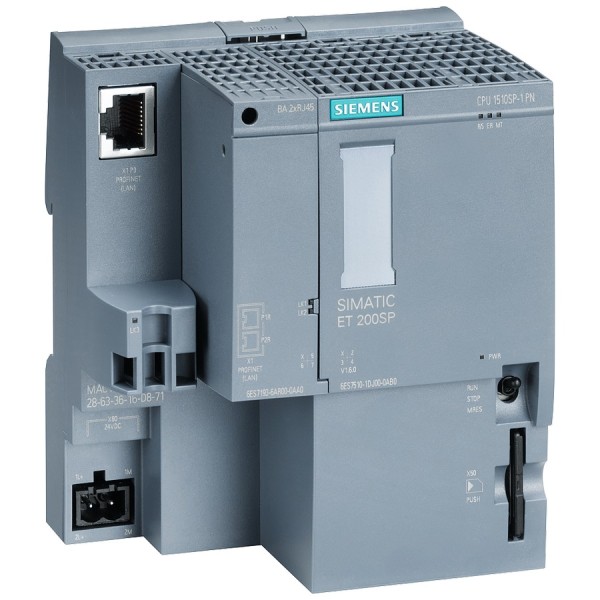

Контроллер (ПЛК) Siemens 6ES7510-1DJ01-0AB0

Когда на участке нужно собрать компактный шкаф управления и при этом не потерять в диагностике и управляемости, мы обычно смотрим в сторону распределенной архитектуры ET 200SP. Контроллер (ПЛК) Siemens 6ES7510-1DJ01-0AB0 в таких проектах закрывает типовую задачу: локальный CPU рядом с модулями ввода-вывода, быстрый обмен с верхним уровнем по PROFINET и предсказуемое поведение в реальной эксплуатации - от пуска конвейера до стабилизации технологического режима.

Siemens 6ES7510-1DJ01-0AB0 в составе ET 200SP - зачем это удобно в шкафу

Форм-фактор ET 200SP ценят не за “компактность ради компактности”, а за сервисность. Когда вводы/выводы, клеммные базы и CPU собраны в одном узле, сокращается длина полевых цепей и проще раскладывать питание и экраны. На практике это дает меньше наводок, меньше “плавающих” дискретов и быстрее поиск ошибок. При обслуживании модульная компоновка позволяет менять элементы по месту без перекоммутации всего ряда.

Мы применяем такой подход, например, на насосных станциях и небольших линиях фасовки, где важно держать шкаф в габарите и иметь доступ к диагностике по сети без поездок с программатором к каждому удаленному острову.

CPU 1510SP-1 - баланс по ресурсу под реальные циклы

Модель CPU 1510SP-1 в этом исполнении рассчитана на прикладные задачи среднего объема: логика дискретного управления, ПИД-регулирование, межблокировки, технологические таймеры, обработка аварийных алгоритмов. Важно понимать, что объем памяти - это не цифра “для галочки”, а возможность держать структурированные данные, журналы, буферы обмена и рецепты без костылей.

В реальных проектах мы часто упираемся не в скорость исполнения, а в аккуратную организацию данных: состояния механизмов, маски блокировок, события, наработку. Когда память под данные позволяет хранить эти структуры прямо в контроллере, упрощается диагностика, меньше зависимостей от HMI/SCADA и выше устойчивость при потере связи с верхним уровнем.

PROFINET на Siemens 6ES7510-1DJ01-0AB0 - сеть как инструмент диагностики

Интерфейс PROFINET здесь важен не только для обмена с удаленными модулями или приводами. Мы рассматриваем его как канал инженерного обслуживания: онлайн-статусы, диагностические буферы, чтение системных сообщений, корректная работа с топологией. На линии это экономит время при вводе в эксплуатацию и при последующих остановках.

Мини-пример из практики: при периодическом “отвале” датчиков на упаковочном автомате по PROFINET мы быстро видим, что ошибка не в логике, а в физике - просадка питания на сегменте или неправильная распиновка экрана. Без сетевой диагностики такие вещи уходят в долгий поиск “почему не работает” и подмену исправных датчиков.

COM-порт в CPU 1510SP-1 - наследуемые интерфейсы без лишних преобразователей

Наличие COM-порта полезно там, где в системе еще живет оборудование с последовательными протоколами: весовые терминалы, старые частотники, датчики расхода с RS-интерфейсом, сервисные панели. Мы не всегда можем заменить периферию сразу, а ставить внешний преобразователь “ради одного канала” - это дополнительная точка отказа и усложнение схемы питания.

В эксплуатации последовательный канал часто используют и как сервисный: локальная наладка, выгрузка параметров, подключение анализатора. Главное - корректно заложить гальваническую развязку и трассировку кабеля, чтобы не получить помехи от силовой части шкафа.

Siemens ET 200SP и 6ES7510-1DJ01-0AB0 - что важно предусмотреть при проектировании

Этот контроллер логично раскрывается, когда заранее продуманы дисциплина адресации, диагностические сообщения и структура программы. Мы рекомендуем закладывать:

• единый формат именования сигналов и статусов механизмов, чтобы аварии читались одинаково на HMI и в отчете сервисника;
• разделение логики на технологические блоки с понятными интерфейсами (входы, команды, состояния), чтобы модернизация не превращалась в “перепрошивку всего проекта”;
• контроль качества связи по PROFINET и обработку деградации - чтобы при потере узла система переходила в безопасное состояние, а не зависала в неопределенности.

Это не абстрактные “лучшие практики”. При такой подготовке контроллер работает предсказуемо: обслуживающий персонал быстрее понимает, что произошло, а инженер может добавлять узлы и функции без переписывания половины кода.

Если планируете узел управления на ET 200SP с сетевой диагностикой и возможностью подключить последовательное оборудование, берите Siemens 6ES7510-1DJ01-0AB0 в проект - поможем корректно увязать CPU, адресацию и обмен по PROFINET под вашу технологию.
