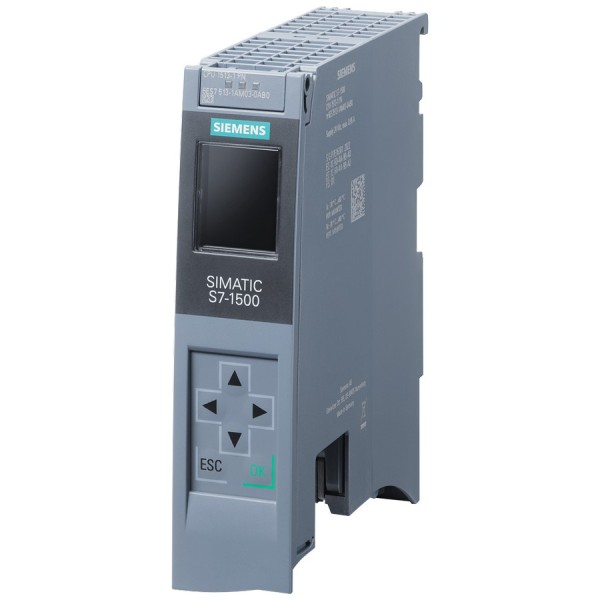

Контроллер (ПЛК) Siemens 6ES7513-1AM03-0AB0

Siemens 6ES7513-1AM03-0AB0 в типовом цикле управления

В реальной эксплуатации ПЛК ценят не за «мощность на бумаге», а за предсказуемое поведение в цикле: опрос входов, обработка логики, обмен по сети и выдача управляющих воздействий без сюрпризов. Контроллер Siemens 6ES7513-1AM03-0AB0 (CPU 1513-1 серии S7-1500) мы обычно закладываем в проекты, где требуется стабильный детерминированный цикл и нормальная инженерная поддержка в дальнейшем - от диагностики до расширения станции. Это типичный «середняк» линейки, который закрывает большинство задач машинного управления, не усложняя архитектуру.

CPU 1513-1 и рабочая память 600 кБ - почему это важно на объекте

Запас по рабочей памяти под программу - не абстрактная цифра. Он напрямую влияет на то, насколько спокойно вы живете после запуска, когда заказчик просит «добавить еще пару режимов», технолог - новые межблокировки, а служба качества - архивирование событий. Для CPU 1513-1 характерный сценарий - средняя по объему логика с несколькими технологическими алгоритмами, обработкой аварий, рецептами, счетчиками и диагностическими буферами.

Из практики: на упаковочной линии мы часто держим в проекте отдельные функциональные блоки под приводные оси, контроль датчиков, антизажимы, сервисные режимы и журналирование. Если памяти мало, начинается «экономия на спичках» - упрощение диагностики, вынос логики в HMI, отказ от нормальной структуры. 600 кБ под программу позволяют удерживать проект в аккуратной модульной архитектуре (FB/FC, UDT, экземпляры), что потом экономит часы при поиске причины ложной остановки или нестабильного датчика.

PROFINET в Siemens S7-1500 - обмен без лишних преобразователей

Наличие PROFINET как штатного сетевого интерфейса удобно тем, что мы не тратим бюджет и место в шкафу на отдельные коммуникационные модули, а инженер получает единый контур диагностики. В нормальной схеме это выглядит так: CPU в одном домене обменивается с распределенными I/O, приводами и панелью оператора, при этом часть телеметрии уходит выше - в SCADA или MES. Важно и то, что PROFINET позволяет прозрачно организовать топологию, а диагностика устройств и обрывов связи читается из одного инструмента, без «зоопарка» утилит.

В прикладных задачах PROFINET особенно выигрывает на машинах с приводной техникой: команды, статусы, аварии и технологические слова идут в одном протоколе, а у наладчика есть шанс быстро увидеть, где проблема - в логике, в параметрировании привода или в сети. Для эксплуатации это означает меньше времени простоя при типовых инцидентах вроде деградации патч-корда, плохого экранирования или ошибочно замененного устройства.

COM-порт как инструмент интеграции на Siemens 6ES7513-1AM03-0AB0

Даже в «продвинутых» линиях регулярно встречаются устройства, которые живут в последовательном мире: весовые терминалы, старые частотники, принтеры этикеток, считыватели, некоторые газоанализаторы. Один COM-порт на CPU - это практичная возможность закрыть такой хвост без отдельного шлюза. На стороне программирования это упрощает сервис: протокол, таймауты, буферы обмена и диагностика контролируются прямо из проекта, а не через сторонний конвертер с непонятной прошивкой.

Мини-пример: весовой модуль отдает строку с массой и признаком стабилизации. Мы забираем ее по COM, парсим, проверяем контрольную сумму и заводим массу в алгоритм дозирования, а при потере связи поднимаем технологическое сообщение и блокируем запуск цикла. Когда это сделано в ПЛК, а не в внешнем преобразователе, эксплуатация получает понятную причину отказа и воспроизводимый сценарий восстановления.

Siemens S7-1500 как платформа для обслуживания и развития

Серия S7-1500 хороша тем, что изначально рассчитана на промышленную эксплуатацию: структурирование проекта, диагностика, обслуживание в поле. Мы обычно закладываем этот контроллер, когда понимаем, что объект не «поставили и забыли», а будет жить - с модернизациями, расширением сигналов, добавлением участков и интеграцией с верхним уровнем. В таких условиях важна не только текущая задача, но и управляемость изменений: чтобы новый функционал добавлялся без переработки половины проекта и без риска «сломать» уже отлаженные режимы.

Отдельно отметим удобство для службы КИПиА: проще поддерживать единый стек по Siemens, чем держать на складе разные типы контроллеров и переходников. Меньше вариаций - меньше ошибок при замене и меньше времени на восстановление после аварии.

Где Siemens 6ES7513-1AM03-0AB0 раскрывается лучше всего

Мы ставим CPU 1513-1 в задачи уровня: линии розлива и упаковки, насосные и компрессорные станции, узлы дозирования, небольшие печи и сушильные камеры, конвейерные системы, локальные участки с обменом по PROFINET и понятной логикой блокировок. Это тот случай, когда контроллер должен быть достаточно «вместительным» по проекту и диагностике, но без избыточности, которая усложняет подбор и сопровождение.

Если планируете шкаф управления на Siemens S7-1500 и нужна адекватная база под PROFINET и последовательные устройства - берите Siemens 6ES7513-1AM03-0AB0 в спецификацию и передавайте нам схему/перечень сигналов, проверим архитектуру и совместимость до закупки.
