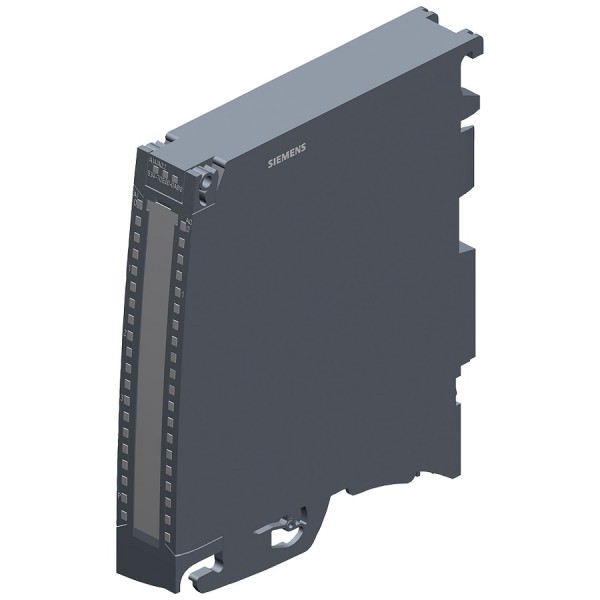

Модуль аналогового ввода-вывода Siemens 6ES7534-7QE00-0AB0

В реальном проекте аналоговый модуль выбирают не по “сколько каналов”, а по тому, как он переживает шумные шкафы, длинные линии и переменную технологию. Модуль аналогового ввода-вывода Siemens 6ES7534-7QE00-0AB0 мы обычно ставим там, где в одном узле нужно одновременно снять несколько измерений (температура, давление, расход) и сразу же отдать управляющее воздействие на исполнительные механизмы - например, на позиционер клапана или частотник по аналоговому заданию. Это экономит место на рейке и упрощает диагностику, потому что все критичные аналоговые цепи оказываются в одном “контуре ответственности” в составе S7-1500.

Siemens 6ES7534-7QE00-0AB0 в шкафу автоматики: что важно при пуске

На пусконаладке чаще всего “вылезают” не программные ошибки, а физика: наводки, неправильная экранировка, перепутанные типы датчиков, паразитные термо-ЭДС на клеммах. В 6ES7534-7QE00-0AB0 предусмотрена работа с разными типами сигналов - термопары (TC), термосопротивления (RTD), а также унифицированные U/I. Это полезно, когда в одном агрегате стоят и PT100 на подшипниках, и термопары в печи, и 4-20 мА от преобразователей давления.

Практический пример: в модуле комбайним RTD для “точной” температуры теплоносителя и токовые петли 4-20 мА для давления/уровня - и в одной аппаратной конфигурации получаем единый набор диагностик по обрыву/перегрузке/выходу за диапазон. На пуске это ускоряет отладку, потому что видно, где проблема - в датчике, в линии или в настройке типа измерения.

Серия Siemens S7-1500 и формат SM: почему это удобно в эксплуатации

Форм-фактор сигнального модуля (SM) для S7-1500 - это не про “компактность ради компактности”, а про обслуживаемость. В типовом шкафу, где рядом стоят силовые пускатели, частотные преобразователи и источники питания, нам важно быстро локализовать неисправность и заменить узел без перетрассировки половины клеммника. Сигнальные модули в линейке S7-1500 хорошо ложатся в стандартную структуру шкафа: питание, CPU, коммуникации, затем I/O. Меньше шансов, что при расширении системы придется переделывать компоновку.

По опыту, когда заказчик через год добавляет еще один контур регулирования, наличие “нормального” аналогового модуля в той же серии упрощает и согласование, и инженерные работы: проектная документация не расползается по разным семействам, а запасные части остаются в одной номенклатуре Siemens.

16-битная обработка и точность 0.3%: как это отражается на регулировании

Разрядность и заявленная точность становятся заметны не в лаборатории, а в ПИД-регуляторе на работающем объекте. При 16-битной оцифровке шаг квантования меньше, и у нас меньше “ступенчатость” измерения - особенно на медленных параметрах вроде температуры. Это снижает дрожание управляющего воздействия на аналоговом выходе и, как следствие, уменьшает износ клапанов и приводов.

Точность 0.3% в связке с корректной настройкой диапазонов важна для технологических допусков. Например, на линии дозирования ошибка в измерении потока или давления часто превращается в перерасход сырья или нестабильное качество партии. Мы обычно рекомендуем не оставлять “широкий” диапазон по умолчанию, а поджимать его под реальную шкалу датчика - тогда и полезное разрешение выше, и диагностика “выход за пределы” срабатывает по делу.

Модуль AI/AO Siemens 6ES7534-7QE00-0AB0 и смешанные датчики: меньше преобразователей в поле

Поддержка TC/RTD/U/I позволяет не городить лишние преобразователи “температура в ток” там, где их ставят только ради совместимости с входом. Чем меньше промежуточных устройств в поле, тем меньше точек отказа и тем проще поверка. Для термопар это особенно актуально: каждый дополнительный контакт - потенциальный источник паразитной термо-ЭДС, а значит - дрейфа показаний.

Если же по месту все равно требуется унификация в 4-20 мА (например, из-за длины линии или взрывоопасной зоны), модуль спокойно работает и с токовыми петлями. В итоге одну и ту же аппаратную платформу можно использовать как в “чистом” измерительном шкафу, так и в тяжелой промышленной электросреде.

Уровень функций ST (Standard): что это означает для инженера

Уровень ST - это понятный, предсказуемый набор функций без лишней сложности. В эксплуатации это плюс: меньше “магии”, больше прозрачности. Для большинства задач - сбор аналоговых измерений, масштабирование, контроль аварийных порогов, выдача аналогового задания - стандартного функционала достаточно. А если нужна более глубокая обработка (линеаризация, фильтрация, компенсации), мы чаще решаем это на уровне программы CPU S7-1500, где все легче документировать и сопровождать.

Если планируете узел с температурными датчиками, унифицированными сигналами и аналоговым управлением в рамках S7-1500, закладывайте Siemens 6ES7534-7QE00-0AB0 в спецификацию и подключайте - поможем быстро увязать модуль с реальными датчиками и требованиями к точности.
