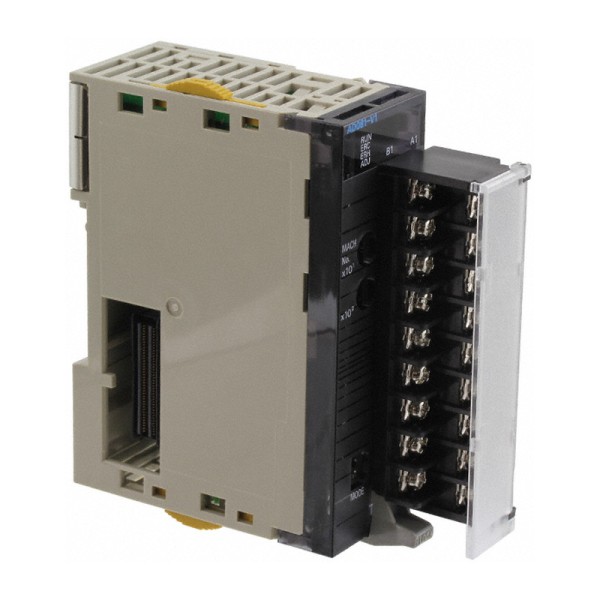

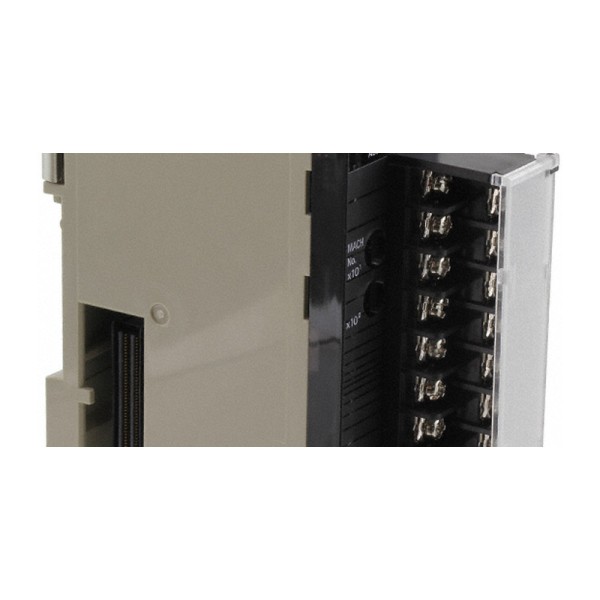

CJ1W-AD081-V1 NL модуль аналоговых входов Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На реальном объекте аналог - это не цифра в регистре, а длинный кабель в лотке, наводки от частотников, разные земли шкафов и датчики, которые живут своей жизнью. Поэтому когда нужно стабильно снять 4-20 мА с восьми расходомеров на узле дозирования или одновременно держать напряженческие датчики 0-10 В на стенде испытаний, мы смотрим не только на количество каналов, но и на входные сопротивления, изоляцию по шине и режимы фильтрации. CJ1W-AD081-V1 NL как раз из таких модулей - рассчитан на промышленную эксплуатацию в стойке CJ1W, где важна предсказуемость измерений и обслуживаемость.
OMRON CJ1W-AD081-V1 NL в составе стойки CJ1W
Модуль ставится на CJ I/O Bus и работает как специальный модуль ввода-вывода. Это удобно в типовой архитектуре: CPU + дискретные модули + аналог на отдельном сегменте клемм. Встроенная оптронная развязка между сигналами и контроллером снижает риск занести помеху или потенциал с поля прямо в системную часть. Важно понимать ограничение: развязки между каналами нет, поэтому при смешанных датчиках и разноименных землях мы обычно закладываем грамотную схему экранирования и собираем общий аналоговый 0V в одной точке, иначе взаимное влияние каналов проявится в виде плавающего нуля.
Съемная клеммная колодка на 18 контактов с винтами M3 - практичная вещь для пусконаладки и сервиса. В проектах, где шкаф уезжает на площадку, а датчики заводят позже, мы часто оставляем промаркированную колодку монтажникам, а сам модуль ставим на финальном этапе. В итоге меньше риска повредить электронику отверткой или устроить случайное КЗ при протяжке.
CJ1W-AD081-V1 NL модуль аналоговых входов OMRON: что важно в измерении
По входам доступны и напряжение, и ток, включая -10..10 В и 4-20 мА. Для нас это означает, что один тип модуля закрывает большинство типовых датчиков: преобразователи давления 4-20 мА, уровнемеры 1-5 В, лабораторные усилители 0-10 В. Входное сопротивление по напряжению на уровне мегомов критично, когда датчик слабый или длинная линия - модуль не нагружает источник, и погрешность от делителя на выходе датчика не вылезает в технологию. По токовым входам сопротивление 250 Ом фактически формирует стандартный шунт, на котором петля 4-20 мА превращается в измеряемое напряжение - это упрощает диагностику, потому что на клеммах можно быстро проверить мультиметром падение напряжения и понять, жив ли датчик.
Отдельно отмечаем предельные входные сигналы. В практике это спасает при ошибках коммутации: перепутали диапазон, поймали кратковременный выброс при переключении, словили наведенное. Запаса по входу обычно достаточно, чтобы модуль не ушел в отказ от единичного инцидента, но мы все равно закладываем элементарную культуру: отдельные клеммы для экрана, правильная укладка силовых и аналоговых жгутов, и при необходимости - внешние ограничители и RC-фильтры.
Фильтрация, пики и скорость опроса в реальной автоматике
Период преобразования у модуля зависит от выбранного разрешения, и это не абстрактная цифра из документации. Например, на контуре дозирования с быстрыми коррекциями по массе мы выбираем более быстрый режим и контролируем шум уже алгоритмами ПИД и аккуратной прокладкой кабеля. А на медленных температурах или уровнях наоборот включаем усреднение на 8-32 измерения, чтобы убрать дрожание значения и не грузить оператора миганием тренда.
Полезная функция - удержание пикового значения. Мы применяем ее на испытательных стендах и в диагностике: поймать кратковременный провал датчика давления при срабатывании клапана, отловить просадку сигнала от тензодатчика при ударной нагрузке. В обычном цикле ПЛК такие события легко пропустить, а peak hold дает точку опоры для разбора инцидента.
Контроль обрыва аналогового входа реализован, но с ограничениями по диапазону. На практике это означает следующее: для 4-20 мА можно выстроить понятную диагностику, когда обрыв уходит в невалидное значение, и мы в логике формируем аварийный статус, переводим контур в безопасное состояние, фиксируем событие в журнале. Для напряженческих датчиков диагностика обрыва зависит от схемы датчика и выбранного диапазона, поэтому мы рекомендуем заранее продумать, какое значение считается достоверным, а какое - признак неисправности или отключения.
Наладка без сюрпризов: коррекция, формат и инженерные единицы
Модуль выдает 16-битные двоичные данные. Масштабирование в инженерные единицы не выполняется внутри, и это, на наш взгляд, плюс для серьезного проекта: мы сами задаем пересчет в CPU, документируем коэффициенты и получаем одинаковое поведение на всех участках кода. Коррекция смещения и усиления помогает привести канал к реальности, когда нужно компенсировать погрешности трассы или датчика. Типовой пример - замена преобразователя давления на аналог другого производителя: электрически все совместимо, но ноль и верх могут немного отличаться. С корректировкой канал можно подстроить без переделки всей математики в программе.
По точности входа важно учитывать температурный режим шкафа. В цехах, где летом в шкафу легко за 40 °C, мы всегда ориентируемся на характеристики по диапазону 0..55 °C и закладываем вентиляцию или теплообмен, иначе на аналогах начинает плавать ноль и появляются ложные срабатывания по порогам. В лабораторных условиях или в кондиционируемых шкафах можно рассчитывать на более стабильные показатели при 25 °C.
Если вам нужен аккуратный аналоговый ввод на 8 каналов под CJ1W с нормальной сервисной клеммной частью и возможностью диагностировать линию, CJ1W-AD081-V1 NL модуль аналоговых входов Omron закрывает задачу без экзотики и скрытых ограничений, при условии правильной схемотехники на поле.
Передайте нам состав сигналов (0-10 В, 4-20 мА, длины линий, типы датчиков) - мы проверим совместимость по подключению и дадим рекомендации по экранам, земле и настройкам усреднения.
- Входы управления8
- СерияCJ1W
- Размеры (ШхВхГ)31 × 90 × 65 мм мм
- Тип модуляАналоговый модуль ввода-вывода
- Функция безопасностиНет
- Масса140 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В420 А
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe89 мм
- Масса по карточке Omron Europe150 г
- Класс модуляСпециальный модуль ввода-вывода
- Подключение сигналовВинтовые клеммы
- Съёмная клеммная колодкаДа
- Период преобразования1 мс/канал при 1:4000; 250 мкс/канал при 1:8000
- Разрешение преобразования1:4000 / 1:8000
- Клеммная колодка18 контактов, винты M3, съёмная
- ИзоляцияОптрон между сигналами и контроллером; между сигнальными каналами нет
- Формат данных16-битные двоичные данные
- МасштабированиеНет
- Коррекция смещения и усиленияДа
- Диапазоны аналоговых входов-10…10 В, 0…10 В, 0…5 В, 1…5 В, 4…20 мА
- Входное сопротивление по напряжению≥1 МОм
- Входное сопротивление по току250 Ом
- Предельный входной сигнал±15 В / ±30 мА
- Точность входа по напряжению при 25 °C±0.2% полной шкалы
- Точность входа по току при 25 °C±0.4% полной шкалы
- Точность входа по напряжению при 0…55 °C±0.4% полной шкалы
- Точность входа по току при 0…55 °C±0.6% полной шкалы
- Усреднение2, 4, 8, 16, 32 или 64 измерения
- Удержание пикового значенияДа
- Контроль обрыва аналогового входаДа, с ограничениями по диапазону
