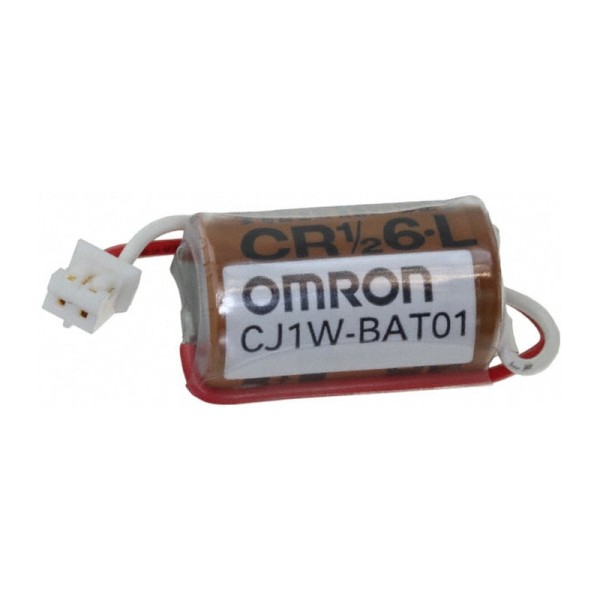

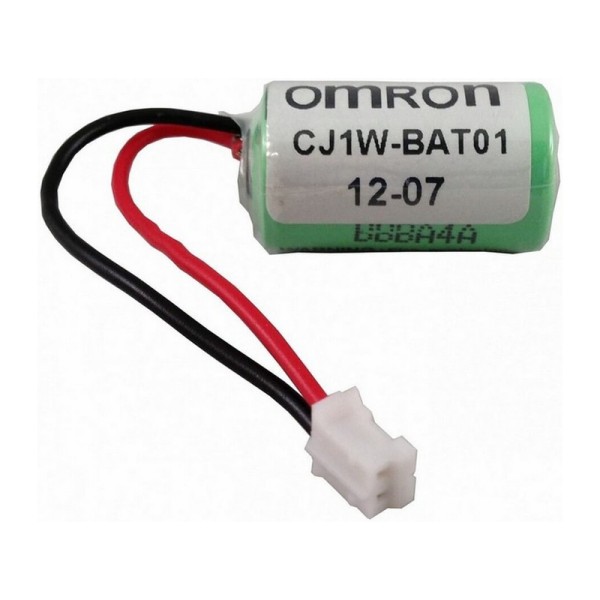

CJ1W-BAT01 резервная батарея Omron

В реальной эксплуатации ПЛК чаще всего выводит из строя не отказ логики, а потеря данных после отключения питания. Останов линии на пару минут, глубокая просадка на вводе, замена автомата в щите - и при неправильно организованном резервировании можно получить обнуление ретентативных областей, сбитые настройки, некорректный старт. Для таких сценариев мы и применяем CJ1W-BAT01 резервную батарею OMRON: это штатный узел питания памяти и часов реального времени для контроллеров семейства CJ.

OMRON CJ1W-BAT01 в задачах цеховой эксплуатации

Практический пример. На упаковочной машине контроллер хранит счетчики партий, калибровочные коэффициенты дозатора и последние состояния диагностики. Питание 24 ВDC формально стабильное, но во время пуска компрессора наблюдается кратковременная просадка, а при аварийном отключении участка питание может пропадать полностью. Если ретенция завязана только на внутренние механизмы без батареи, то при неблагоприятном сочетании времени и температуры возрастает риск потери данных. Установка CJ1W-BAT01 закрывает именно этот класс проблем - батарея берет на себя поддержку памяти, когда основное питание недоступно.

Важно понимать, что батарея - не аксессуар для удобства, а элемент обеспечения повторяемого поведения автоматики: контроллер стартует в предсказуемом состоянии, не требует внеплановой инициализации и не провоцирует лишние выезды сервисной бригады.

Почему у CJ1W-BAT01 OMRON критичен температурный режим

Расчетный ресурс батареи указан для 25 °C и на практике ощутимо зависит от температуры в шкафу и профиля питания. Мы на объектах регулярно видим два типовых случая:

• Щит автоматики стоит рядом с печью или гидростанцией, внутри 40-50 °C. В таких условиях любая батарея стареет быстрее, и регламент замены нужно ужесточать, а не ориентироваться на паспортное значение.
• Питание контроллера нестабильное: частые отключения участка, переключения на ИБП, обслуживание распределительных шкафов. Чем больше времени контроллер проводит на батарее, тем выше фактический расход ресурса.

Поэтому мы всегда рекомендуем привязывать обслуживание не только к календарю, но и к условиям: оценивать тепловой режим шкафа, дисциплину отключений и сообщения диагностики CPU. Это дешевле, чем разбираться с потерей ретентативных данных на работающей линии.

Совместимость и место CJ1W-BAT01 в системе CJ

Данная резервная батарея применяется с контроллерами CJ2H-CPU@@(-EIP) и CJ2M-CPU@@. С инженерной точки зрения здесь важны два момента. Первый - корректная механическая и электрическая интеграция: батарея рассчитана на штатную установку в CPU, без переходников и доработок. Второй - предсказуемая диагностика: контроллеры CJ серии умеют сигнализировать о снижении ресурса, и это можно включать в регламенты ТО, а также в систему диспетчеризации через стандартные каналы мониторинга.

Отдельно уточним нюанс по поставке: батарея часто уже присутствует в стандартном комплекте CPU. Но на практике запасная CJ1W-BAT01 нужна почти всегда - для плановой замены без простоя, для склада ЗИП на удаленных площадках и для быстрого восстановления после длительного хранения/транспортировки шкафа без питания.

Как мы обычно внедряем резервирование памяти на CJ1W

В прикладных проектах мы делаем простой, но дисциплинированный подход:

• Выделяем критичные данные: счетчики, рецепты, калибровки, параметры ПИД, статистику остановов. Проверяем, что они действительно находятся в ретентативных областях.
• Настраиваем диагностику батареи и правила реакции: сообщение оператору, запись события в журнал, сигнал в SCADA.
• Задаем интервал проверки в рамках ТО шкафа (визуальный осмотр, контроль температуры, анализ логов питания), чтобы замена была предсказуемой, а не аварийной.

Так батарея перестает быть неизвестным расходником и становится управляемым элементом надежности контроллера.

Если вам нужна CJ1W-BAT01: уточните модель CPU (CJ2H или CJ2M), условия температуры в шкафу и требования к сохранности данных - подберем правильный регламент замены и подготовим поставку ЗИП.
