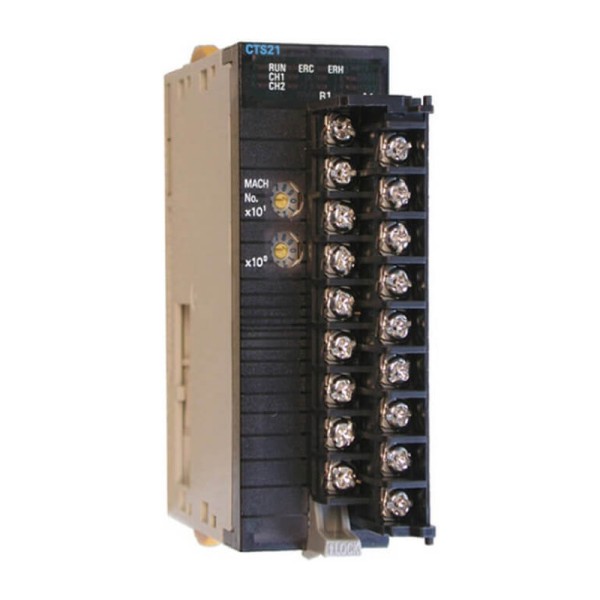

CJ1W-CTS21-E интерфейсный модуль SSI-энкодеров Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных проектах по позиционированию основная проблема обычно не в том, чтобы получить импульсы, а в том, чтобы гарантированно знать абсолютное положение после остановки, аварии или отключения питания. Когда станок возвращается в работу без референса и без потери координаты, экономится время цикла и снижается риск брака. Для таких задач мы ставим интерфейсные модули SSI в стойку ПЛК и читаем абсолютные энкодеры напрямую по CJ I/O Bus, без внешних преобразователей и лишних точек отказа.
OMRON CJ1W-CTS21-E в задачах абсолютного позиционирования
CJ1W-CTS21-E интерфейсный модуль SSI-энкодеров Omron рассчитан на работу с абсолютными SSI-датчиками, когда нужно переносить позицию в PLC как технологическую величину, а не как набор дискретных состояний. В отличие от схем с внешними SSI-Serial конвертерами, здесь уменьшается задержка обмена и проще диагностика: модуль находится в той же системе, что и логика, и обслуживается стандартными средствами контроллера CJ-серии.
Практический пример: на отрезном узле длина задается по линейке с SSI-головой. После остановки линии оператор может снять питание, заменить нож, включить обратно - координата каретки остается валидной, и не требуется повторный поиск нулевой метки. В таких режимах критично, чтобы модуль уверенно отрабатывал тактовую частоту SSI и корректно интерпретировал кодировку, иначе контроллер будет получать дерганые или смещенные значения.
Почему важны параметры SSI в OMRON CJ1W-CTS21-E
В эксплуатации мы обращаем внимание не на абстрактные цифры, а на то, как они влияют на устойчивость считывания. У модуля настраивается длина данных SSI в диапазоне 9-31 бит - это позволяет согласовать передачу с конкретной SSI-головой (однооборотной или многооборотной) и не тянуть в PLC лишние биты, которые затем приходится маскировать в программе. Чем точнее совпадает формат, тем меньше риск логических ошибок при масштабировании позиции в миллиметры или градусы.
Поддержка нескольких вариантов кодирования (Gray, Binary, Tannenbaum, Raw) важна, когда на объекте стоят энкодеры разных производителей или одну и ту же стойку CJ1W нужно переиспользовать на другой машине. Например, Gray снижает вероятность ошибки при смене разрядов, а Binary упрощает дальнейшую арифметику. Возможность выбора кодировки на уровне модуля экономит время наладки и убирает лишние преобразования в лестничной логике.
Отдельно отметим тактовую частоту SSI 100/200/300/400 кГц. На длинных линиях связи или в зашумленных шкафах мы обычно не гонимся за максимумом, а подбираем частоту под кабель, заземление и фактическую помеховую обстановку. Регулировка частоты позволяет стабилизировать обмен без замены датчика и без установки повторителей.
Подключение и обслуживание: CJ1W-CTS21-E OMRON в шкафу управления

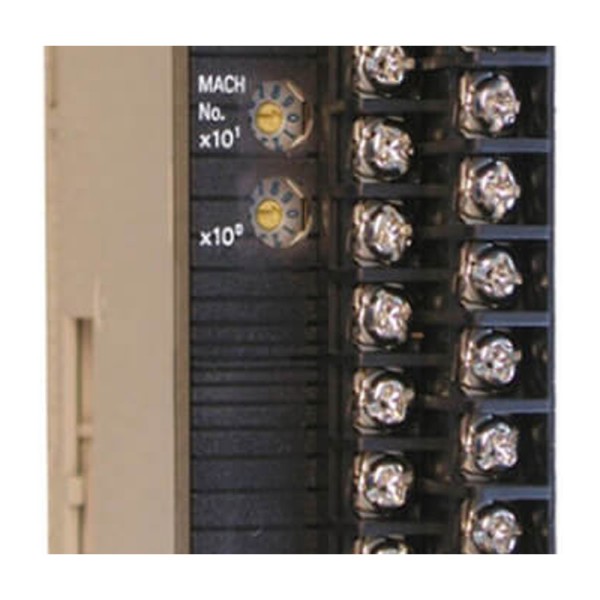

В полевых условиях удобство монтажа решает не меньше, чем протокол. Винтовые клеммы и съемная клеммная колодка дают нормальную сервисопригодность: можно подготовить жгут на столе, промаркировать, а в шкафу быстро переставить модуль или снять его на проверку без распайки. Для ремонтных работ это сокращает простой, особенно когда линия работает в две смены и окно на обслуживание ограничено.
Модуль относится к специальным модулям ввода-вывода CJ1W и устанавливается в систему как отдельный узел считывания абсолютной позиции. При проектировании это удобно - мы разводим архитектуру так, чтобы в стойке были отдельные функциональные блоки: дискретные сигналы, аналог, энкодеры, коммуникации. Так проще сопровождение и быстрее диагностика по месту.
Что учитывать при интеграции в CJ-систему
- Согласование формата данных энкодера и длины слова в программе ПЛК: заранее определяем, где делаем приведение типов и масштабирование, чтобы не ловить переполнение и некорректный знак.
- Помехоустойчивость линий SSI: экранирование, прокладка отдельно от силовых кабелей, корректная посадка экрана на землю со стороны шкафа.
- Поведение при переходных режимах: при пуске привода и в момент торможения проверяем, что чтение позиции не дает скачков, и при необходимости снижаем частоту SSI или корректируем фильтрацию на уровне логики.
Если требуется аккуратно завести абсолютную координату в CJ-систему без внешних преобразователей, артикул CJ1W-CTS21-E интерфейсный модуль SSI-энкодеров OMRON закрывает задачу инженерно корректно: настраиваемый формат SSI, выбор кодировки, сервисная клеммная часть и предсказуемая интеграция по CJ I/O Bus.
Перед заказом пришлите модель энкодера и требуемую разрядность - мы проверим совместимость по SSI-таймингам и подскажем оптимальные настройки для ввода в эксплуатацию.
- СерияCJ1W
- Тип модуляМодуль ввода энкодеров
- Функция безопасностиНет
- Системная шинаCJ I/O Bus
- Высота по карточке Omron Europe95.4 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe83.6 мм
- Масса по карточке Omron Europe190 г
- Класс модуляСпециальный модуль ввода-вывода
- Подключение сигналовВинтовые клеммы
- Съёмная клеммная колодкаДа
- Тип дискретных входовАбсолютный энкодер SSI
- Входы энкодеров2 шт.
- Интерфейс энкодераSSI, абсолютный
- Длина данных SSI9…31 бит
- Кодирование SSIGray / Binary / Tannenbaum / Raw
- ФункцияПередача абсолютной позиции в PLC
- Локальные дискретные I/OНет
- Сравнение и диапазоныНет
- Тактовая частота SSI100 / 200 / 300 / 400 кГц
