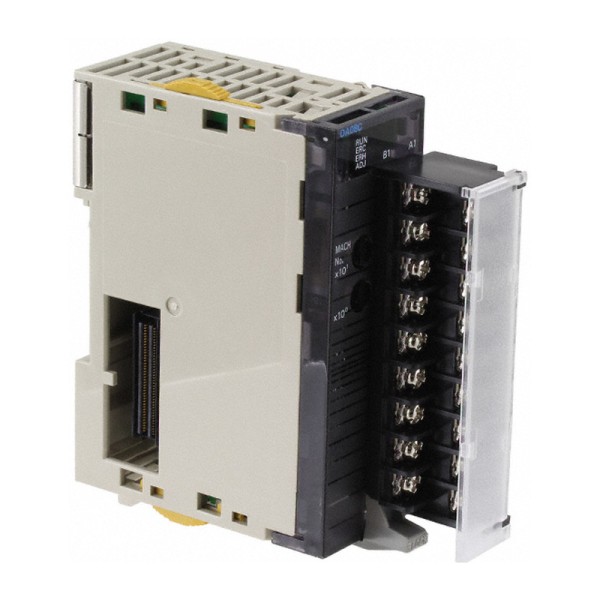

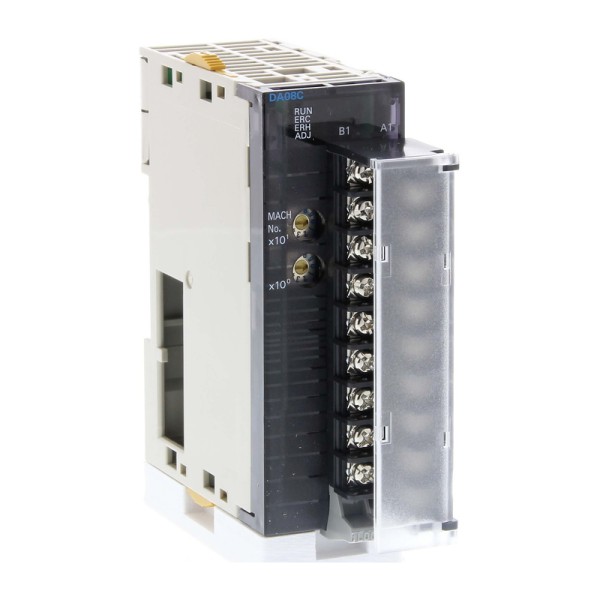

CJ1W-DA08C модуль аналоговых выходов Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В типовом проекте на CJ-серии мы чаще всего упираемся не в логику ПЛК, а в качество аналогового управления исполнительными механизмами. Например, нужно стабильно держать расход по 4-20 мА на регулирующем клапане, параллельно задавать уставку частотнику и не ловить дрейф на малых значениях. В таких задачах CJ1W-DA08C модуль аналоговых выходов OMRON закрывает сразу несколько практических требований: плотность каналов, предсказуемая реакция по времени, возможность подстройки по месту и нормальная сервисопригодность на шкафу.
OMRON CJ1W-DA08C в контуре регулирования
Модуль рассчитан на токовые выходы 4-20 мА, а это по-прежнему самый живучий формат для промышленных линий. Токовая петля проще переживает наводки от силовых трасс и частотных преобразователей, а обрыв/короткое замыкание диагностируется надежнее, чем на 0-10 В. В реальной эксплуатации важно, что модуль удерживает заданные значения с понятной точностью по полной шкале и не требует постоянного пересчета коэффициентов в программе после каждого планового обслуживания.
Отдельно отмечаем формат представления данных в виде 16-битных двоичных значений и масштабирование. Для нас это удобно при привязке к технологическим единицам: уставку можно хранить в инженерных величинах, а на границе с аналоговым модулем делать прозрачное преобразование в диапазон модуля. В результате ПИД-регулятор в PLC остается читаемым, а наладка не превращается в угадайку, где именно потерялась единица измерения.
Что дает CJ1W-DA08C модуль аналоговых выходов OMRON на монтаже
В шкафах управления время монтажа и обслуживание зачастую важнее теоретических характеристик. Здесь полезна съемная клеммная колодка на винтах M3: при замене модуля не нужно расключать весь аналоговый жгут, достаточно снять колодку и переставить на новый модуль. Для непрерывных производств это критично: простой сокращается до минут, а не до смены.
Подключение по винтовым клеммам также проще для тех объектов, где кабели аналоговых сигналов выполнены экранированной витой парой с наконечниками. Мы обычно делаем отдельную шину экрана и контролируем, чтобы земля по аналоговой части не гуляла. При таком подходе токовые выходы ведут себя стабильнее, особенно когда рядом работают контакторы, тиристорные регуляторы или сварочные посты.
Особенности питания и нагрузки, которые влияют на стабильность
Аналоговые выходы питаются от внешнего 24 В DC с допуском по входу, что правильно для объектов с нормальным промышленным БП и резервированием. На практике важно учитывать два момента. Первый - пусковой ток внешнего питания: при проектировании мы закладываем запас по источнику, чтобы кратковременные импульсы не уводили 24 В и не дергали соседние модули. Второй - допустимая нагрузка токового выхода. Если в петле стоит преобразователь I/P, позиционер, барьер искрозащиты и еще промежуточный измерительный вход, суммарное сопротивление может незаметно приблизиться к пределу. При превышении нагрузки ток перестает соответствовать уставке, а технолог видит ложную недодачу и начинает крутить коэффициенты ПИД. В итоге проблема не в алгоритме, а в физике петли.
Изоляция и поведение каналов в реальной схеме
Оптронная развязка между сигналами и контроллером помогает отделить аналоговую часть от помех по системной шине CJ I/O Bus и снизить риск, что внешние наводки или потенциальные разницы попадут внутрь стойки. При этом между сигнальными каналами гальванической изоляции нет, поэтому мы рекомендуем аккуратно относиться к общим проводникам аналоговой земли и к разным полевым устройствам, сидящим на разных потенциалах. Если есть сомнения, лучше заранее предусмотреть разделение по группам оборудования, барьеры или развязку на стороне поля.
Важная эксплуатационная функция - удержание состояния выходов с вариантами CLR/HOLD/MAX. Это не про удобство, а про безопасность технологического процесса. В одном проекте мы держали HOLD при кратковременных перезапусках CPU, чтобы клапаны не прыгали в ноль. В другом - наоборот, выбирали заранее согласованное безопасное состояние, чтобы при аварии контур ушел в предсказуемую точку. Такие вещи нужно продумывать на этапе FDS, а не после первых остановов линии.
Наладка, калибровка и точность без лишней математики
Коррекция смещения и усиления позволяет подстроить реальный 4-20 мА под конкретную нагрузку и кабельные потери. В полевых условиях это экономит время: вместо сложных костылей в PLC мы корректируем канал и получаем линейный отклик по всему диапазону. Для контуров дозирования, регулирования давления, температуры через позиционер или задания скорости это напрямую влияет на стабильность и повторяемость.
Период преобразования на канал важен не только для быстрых задач, но и для синхронизации контуров. Когда модуль обновляет выходы предсказуемо, проще настраивать ПИД и проще объяснять технологу, почему контур реагирует именно так, а не с плавающей задержкой. Для большинства медленных процессов 4-20 мА этого более чем достаточно, но на динамичных объектах, например на экструзии или испытательных стендах, предсказуемость обновления решает.
Если нужно аккуратно вывести 8 каналов 4-20 мА из CJ1W в поле, с нормальной наладкой и понятным поведением при сбоях, ставим CJ1W-DA08C и сразу закладываем правильную схему питания, экранирование и режим удержания. Передайте нам задачу и состав оборудования - подберем конфигурацию стойки, проверим нагрузочные расчеты по петлям и подготовим рекомендации по подключению.
- СерияCJ1W
- Размеры (ШхВхГ)31 × 90 × 65 мм мм
- Тип модуляАналоговый модуль ввода-вывода
- Точность±0.3% полной шкалы
- Тип аналогового выхода8
- Функция безопасностиНет
- Масса150 кг
- Системная шинаCJ I/O Bus
- Потребление от шины 5 В140 А
- Высота по карточке Omron Europe90 мм
- Ширина по карточке Omron Europe31 мм
- Глубина по карточке Omron Europe89 мм
- Масса по карточке Omron Europe167 г
- Класс модуляСпециальный модуль ввода-вывода
- Подключение сигналовВинтовые клеммы
- Съёмная клеммная колодкаДа
- Период преобразования1 мс/канал при 1:4000; 250 мкс/канал при 1:8000
- Диапазоны аналоговых выходов4…20 мА
- Разрядность аналоговых выходов12 бит
- Разрешение преобразования1:4000 / 1:8000
- Клеммная колодка18 контактов, винты M3, съёмная
- ИзоляцияОптрон между сигналами и контроллером; между сигнальными каналами нет
- Формат данных16-битные двоичные данные
- Удержание состояния выходовCLR / HOLD / MAX
- Масштабирование±32000, при периоде 1 мс и разрешении 1:4000
- Коррекция смещения и усиленияДа
- Максимальная нагрузка токового выхода350 Ом
- Точность выхода тока при 0…55 °C±0.6% полной шкалы
- Внешнее питание аналоговых выходов24 В DC, +10%/−15%
- Максимальный внешний ток питания170 мА
- Пусковой ток внешнего питания≤20 А, импульс ≥1 мс
