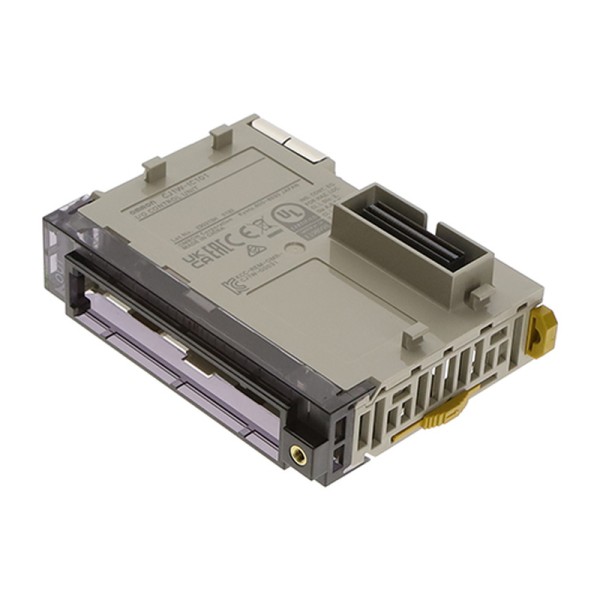

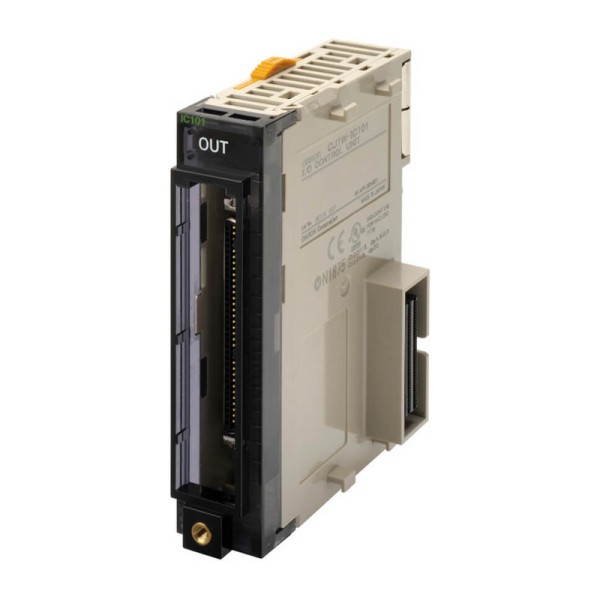

CJ1W-IC101 модуль управления стойками расширения Omron

В реальных шкафах управления место на основной стойке CPU заканчивается быстрее, чем планировалось: добавили пару аналоговых модулей, счетчики, коммуникации - и уже приходится выносить часть ввода-вывода в отдельную стойку. Здесь важно не просто физически подключить расширение, а обеспечить предсказуемую работу шины и диагностики на уровне контроллера. Для таких задач мы ставим CJ1W-IC101 модуль управления стойками расширения OMRON - он организует связь между основной стойкой CJ1W и внешними стойками расширения, сохраняя нормальную адресацию и цикл обмена.

OMRON CJ1W-IC101 в архитектуре CJ1W

Модуль работает как интерфейс расширения: устанавливается справа от CPU на основной стойке и становится точкой подключения кабеля межстоечного соединения. Это инженерно удобное расположение - кабель уходит в сторону трасс и кроссировки, а сама CPU остается в зоне обслуживания без лишних переходов. На практике это снижает риск ошибок при сборке и дальнейшем сервисе: межстоечный кабель не приходится тянуть через группу силовых жгутов или разъемов на противоположной стороне.

Смысл CJ1W-IC101 - дать возможность вынести часть модулей на отдельные рейки и не потерять управляемость системы. Мы используем такой подход, когда нужно развести функциональные зоны: например, на дверце шкафа - локальные дискретные цепи, на монтажной панели - высокоскоростные счетчики и коммуникации, а силовую автоматику - в отдельном отсеке с другой компоновкой.

Как CJ1W-IC101 OMRON помогает держать стабильный обмен

В расширениях больше всего проблем приносит не сам факт добавления стойки, а качество межстоечной линии: длина трассы, наводки, неправильная укладка, попытки заменить штатный кабель. Для CJ1W-IC101 предусмотрено подключение через кабель семейства CS1W-CN@@3, а длина линии допускается до 12 м. Эти цифры важны не сами по себе - они задают границы, в которых обмен по шине остается устойчивым в типовом промышленном шкафу, включая нормальные электромагнитные помехи от пускателей, частотников и сварочных источников.

Из практики: если нужно поставить стойку рядом с агрегатом на другом конце линии (например, у конвейера или у дозатора), мы закладываем трассу с запасом по длине, но не выходим за предел 12 м, и обязательно держим разнесение с силовыми кабелями. Так мы избегаем плавающих ошибок ввода-вывода, которые потом сложно отлавливаются в сменном режиме.

Расширение до трех стоек без потери обслуживаемости

CJ1W-IC101 позволяет подключать до трех стоек расширения. Для эксплуатации это означает, что систему можно наращивать поэтапно: сначала выносим в первую стойку дискретный ввод-вывод, затем добавляем вторую под специализированные модули, и только при росте объекта используем третью. Такой подход уменьшает переделки шкафа и не заставляет менять CPU или перестраивать всю станцию из-за нехватки слотов на основной стойке.

Мы обычно применяем расширение в двух типовых сценариях:

• Локализация I/O рядом с оборудованием - сокращаем длину полевых кабелей, упрощаем маркировку и поиск обрывов.
• Функциональное разделение - коммуникационные модули и быстрые входы размещаем ближе к CPU, а силовые дискреты и реле - в отдельной стойке с удобной вентиляцией и разводкой.

Монтажные детали, которые экономят время на пусконаладке

Модуль компактный по ширине и не отъедает полезное пространство стойки больше, чем нужно. Масса небольшая, что важно для вибронагруженных шкафов на станках и транспортных системах: меньше паразитной нагрузки на DIN-рейку и крепеж. В нашем опыте это снижает вероятность микролюфтов разъемов после длительной работы оборудования.

Отдельно обращаем внимание на потребление по шине 5 В. В проектах с плотной набивкой модулей мы всегда считаем бюджет питания шины, чтобы не получить нестабильность на границе допустимых токов. CJ1W-IC101 добавляет свою нагрузку, и это нужно учитывать при подборе конфигурации стойки и проверке суммарного потребления, особенно когда в системе присутствуют модули с высоким током по backplane.

Когда CJ1W-IC101 оправдан, а когда лучше менять компоновку

Если расширение нужно из-за физической удаленности групп сигналов или из-за ограничений по месту в шкафу - интерфейсный модуль оправдан. Если же слоты заканчиваются из-за избыточного дублирования дискретов, иногда эффективнее пересмотреть архитектуру: объединить цепи, уйти в распределенный ввод-вывод по сети, оптимизировать состав модулей. Мы обычно принимаем решение после ревизии кабельного журнала и таблицы сигналов, чтобы расширение не стало косметическим решением поверх системной ошибки.

Подбирайте CJ1W-IC101 под вашу конфигурацию CJ1W, заранее проверьте бюджет 5 В по стойке и трассировку межстоечного кабеля - и согласуйте с нами состав узла расширения для стабильного запуска и дальнейшей эксплуатации.
