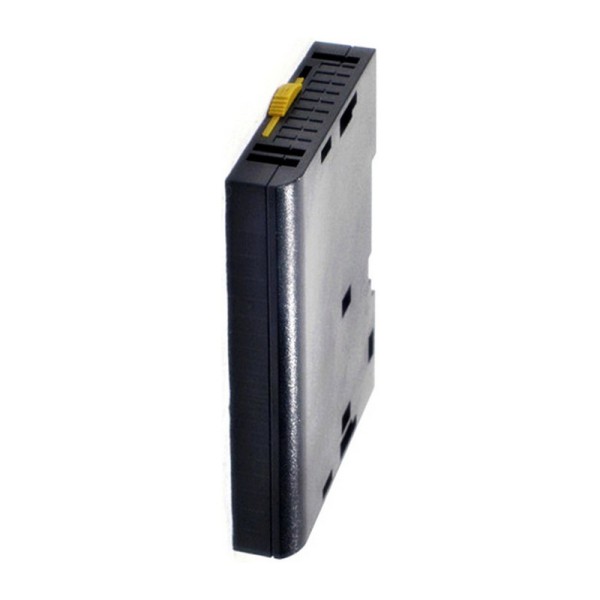

CJ1W-TER01 торцевая крышка стойки Omron

В стойках CJ на практике чаще всего «стреляет» не CPU и не I/O, а периферия монтажа: открытые торцы, гуляющие кабель-каналы, случайное задевание торцевых разъемов при обслуживании. На этапе пусконаладки это обычно незаметно, но в эксплуатации, когда шкаф начинают регулярно открывать для диагностики или дооснащения, отсутствие корректно установленной торцевой крышки приводит к механическим повреждениям и к нарушению геометрии сборки. Мы используем CJ1W-TER01 именно как элемент, который дисциплинирует край стойки и закрывает правый торец основной стойки или стойки расширения CJ.

OMRON CJ1W-TER01 в реальной стойке CJ1W

Торцевая крышка стойки CJ1W-TER01 рассчитана на работу в составе модульной системы CJ1W: она ставится на правом краю, там, где заканчивается линейка модулей. Важный момент - это не декоративная деталь, а механический ограничитель и защитный элемент. Когда в шкафу уложены жгуты, стоят клеммные интерфейсы, а рядом проложены пневмолинии или силовые трассы, торец стойки оказывается в зоне постоянных касаний. Крышка закрывает конструктивные элементы края, снижая риск зацепов и «подрыва» проводки при вибрациях и обслуживании.

Мини-пример из типового проекта: в упаковочном участке стойка расширения стоит на двери шкафа. При открывании/закрывании двери жгуты имеют небольшой люфт. Без торцевой крышки торец стойки превращается в точку трения - со временем страдает изоляция и нарушается фиксация кабельных стяжек. С установленной крышкой контактная поверхность становится предсказуемой, и жгут не цепляется за элементы стойки.

CJ1W-TER01 OMRON - почему важна правильная геометрия правого торца

В CJ-системе механика напрямую влияет на электрическую надежность. Даже если шина и разъемы исправны, перекос модулей из-за неаккуратного края стойки повышает вероятность микроподвижек при вибрации. На практике это выражается в плавающих дефектах: то появляются кратковременные ошибки обмена, то пропадает контакт на промежуточных интерфейсных модулях, то растет количество ложных срабатываний на дискретных входах при открытии дверцы шкафа.

Торцевая крышка решает сразу две задачи:

• фиксирует край сборки, уменьшая риск перекоса последних модулей и облегчая корректную укладку жгутов;
• закрывает торцевую часть стойки, снижая вероятность механических повреждений при обслуживании и дооснащении.

Монтаж и эксплуатационные нюансы серии CJ1W

С точки зрения обслуживания CJ1W-TER01 полезна тем, что задает понятную границу стойки. Когда инженер приходит на диагностику, ему важно быстро оценить: где конец ряда модулей, где заканчивается сегмент расширения, куда можно безопасно опереться рукой, не задев клеммы или торцевые элементы. На плотных компоновках в шкафах это экономит время и снижает количество ошибок при работе в ограниченном пространстве.

Отдельно отметим комплектацию: одна крышка обычно уже предусмотрена в комплекте каждого CPU и модуля CJ1W-II101. В проектах модернизации это часто забывают, а потом сталкиваются с ситуацией, когда стойка расширения собрана из модулей с вторичного рынка или из складских остатков, и штатной крышки просто нет. Мы рекомендуем проверять наличие крышки как часть чек-листа механической сборки шкафа наравне с маркировкой, стяжками и фиксацией DIN-рейки.

Практические сценарии, где торцевая крышка критична

• Шкафы с частым доступом. Наладка, переналадка, смена формата, регулярные измерения - торец стойки постоянно в зоне рук и инструмента. Защитный элемент уменьшает вероятность случайного повреждения.

• Вибрационные установки. Конвейеры, прессы, дробилки, транспортные линии. Любая стабилизация механики на краю сборки работает на снижение микроподвижек и косвенно повышает устойчивость соединений.

• Плотная кабельная разводка. Когда к стойке подходит много многожильных кабелей и кабель-канал расположен вплотную, торец без крышки становится источником перетирания и зацепов.

Если у вас стойка CJ собрана или расширяется, закладывайте CJ1W-TER01 торцевую крышку стойки Omron как обязательный элемент механической завершенности. Подберите нужное количество и закройте правые торцы основной стойки и расширений корректно - это простая деталь, которая заметно снижает риск эксплуатационных мелочей, превращающихся в простои.

Запросите поставку CJ1W-TER01 и проверим совместимость по конфигурации стойки CJ1W в вашем шкафу.
