CJ2M-CPU11 процессорный модуль ПЛК Omron

Name: CJ2M-CPU11 процессорный модуль ПЛК Omron
Brand: OMRON
SKU: 5546
Price: 24560 RUB
Availability: InStock

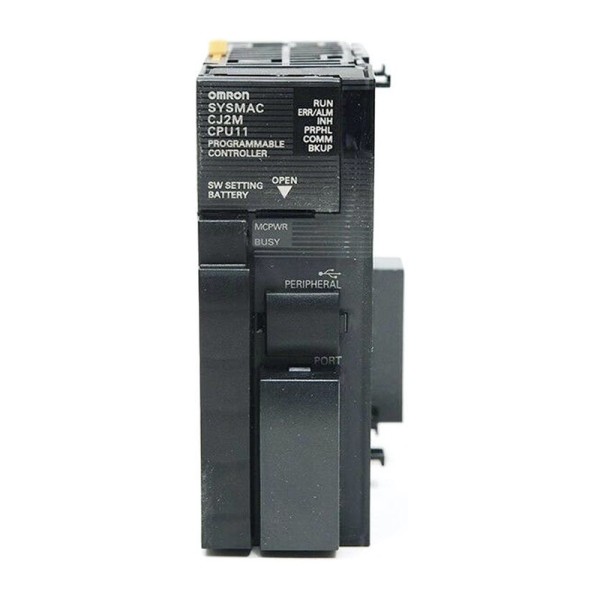

CJ2M-CPU11 процессорный модуль ПЛК Omron 1

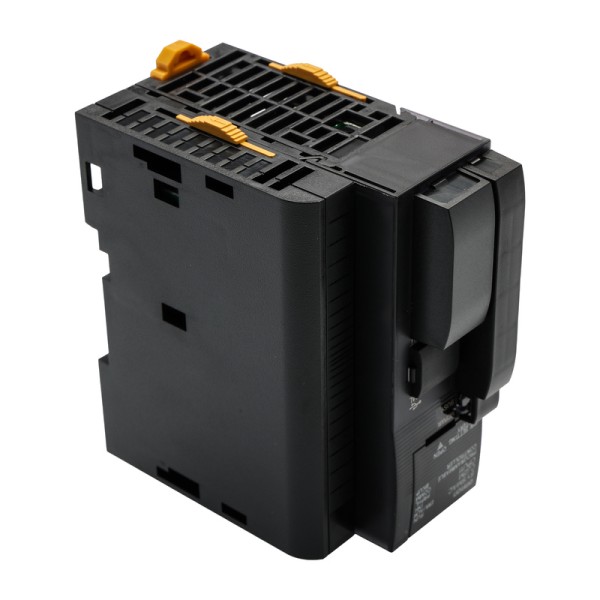

CJ2M-CPU11 процессорный модуль ПЛК Omron 2

24 560 руб.

В наличии

Купить

Купить в 1 клик

Артикул
392391
Код товара
5546
Бренд
OMRON
Влажность
10–90, без к...
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2M

Описание
Характеристики
Доставка
Гарантия
Как заказать
Отзывы

Как CJ2M-CPU11 OMRON ведет себя в реальном шкафу

Чаще всего этот CPU ставят туда, где нужно аккуратно нарастить систему по месту и при этом не потерять управляемость: линия фасовки с дозаторами, конвейер с несколькими постами, насосная станция с режимами чередования, небольшая печь с ПИД-регулированием и журналированием. В таких узлах на практике важны не абстрактные цифры, а предсказуемость цикла, нормальная диагностика и возможность быстро подключиться для поиска причины простоя.

CJ2M-CPU11 процессорный модуль ПЛК Omron OMRON рассчитан на работу внутри шкафа управления при нормальной промышленной среде без коррозионных газов и с типовой вибронагрузкой. Мы обращаем внимание на это заранее, потому что у клиентов часто одинаковые контроллеры стоят как в чистом цехе, так и рядом с химическими испарениями или влажными участками - и дальше начинаются плавающие отказы клемм, питания, контактов. Тут лучше сразу заложить правильные условия и заземление, чем потом искать фантомные FAL.

CJ2M-CPU11 OMRON: подключение, наладка, сервис

Для пуско-наладки удобно, что у CPU есть USB 2.0 (тип B). В реальной жизни это экономит время: подключились ноутбуком, сняли онлайн-мониторинг, проверили таблицу I/O, поправили тайминги задач. Отдельный плюс - автоматическое подключение CX-Programmer напрямую и функции автозапуска трассировки. Когда линия встает раз в смену на 2-3 секунды, ручной ловли события не хватает - проще настроить триггер по биту аварии или по условию сравнения данных и снять буфер трассировки с привязкой ко времени.

Встроенный RS-232C остается востребованным: весы, сканеры, старые частотники, принтеры этикеток, газоанализаторы. В режимах беспротокольного обмена и Host Link/NT Link можно быстро интегрировать сторонний прибор без лишних шлюзов. На объекте это означает меньше точек отказа и меньше преобразователей уровней в шкафу.

Ethernet на борту отсутствует - это не минус, если архитектура изначально модульная. Под сеть ставим отдельный интерфейсный модуль на шину CPU или делаем обмен через существующую полевую сеть. Так сохраняется предсказуемость и не приходится переплачивать за порт, который в проекте не используется.

Управление задачами и реакцией - за что ценим CJ2M

В CJ2M-CPU11 нормально реализована работа с задачами: циклические, периодические и прерывания. На практике это помогает разводить по приоритетам. Пример: основной цикл держим для межблокировок и логики безопасности технологического уровня, периодические задачи - для опроса датчиков и расчета параметров, прерывания - для точных событий от модулей быстрого ввода или для обработки пропадания питания. В результате цикл не распухает, а время реакции становится прогнозируемым.

Контроль времени цикла и контроль превышения допустимого времени - не просто галочка. Когда кто-то добавил тяжелую обработку строк, работу с файлами или опрос нескольких модулей через сервисные команды, система начинает жить рывками. С включенным контролем проще отлавливать деградацию по факту, а не по жалобам операторов.

Память, хранение данных и восстановление после отключений

Для небольших машин важна не максимальная память, а дисциплина хранения: что сохраняем, что пересчитываем, что пишем на карту. Здесь полезны файловая область и поддержка карты памяти, а также автоматическая загрузка файлов при включении. Типовой сценарий - на карту кладем рецепты или таблицы калибровок, а при замене CPU или после обслуживания быстро поднимаем систему без ручного ввода. Для технологов удобно писать CSV/TXT на карту памяти: сменные отчеты по партиям, суммарные счетчики, результаты контрольного взвешивания.

Отдельно отмечаем аппаратную идентификацию по номеру партии и журналирование событий: история включений, фиксация времени изменения параметров и программы. Это дисциплинирует эксплуатацию. Когда в ночную смену кто-то правит уставку и утром начинается разбор, временные метки и журнал ошибок экономят часы.

Диагностика и защитные механизмы CJ2M-CPU11 OMRON

В эксплуатации критично, чтобы контроллер не просто уходил в STOP, а оставлял понятный след: диагностика памяти, задач, модулей, конфигурации ввода-вывода, конфликтов обновления, FAL/FALS и журнал ошибок. Мы часто используем пользовательскую диагностику FAL/FALS как единый канал тревог в SCADA: оператор видит код, а наладчик сразу понимает, в какой зоне искать - питание, модуль, логика, обмен.

Важный момент для цеха - корректное отключение выходов при ошибке и контролируемая реакция на пропадание питания. При правильной настройке можно избежать ситуации, когда исполнительные механизмы дергаются при просадке сети. Для оборудования с пневматикой и нагревом это напрямую влияет на ресурс и безопасность.

Интеграция в стойку CJ и наращивание ввода-вывода

CJ2M-CPU11 работает на системной шине CJ I/O Bus и рассчитан на развертывание с расширением по стойкам и модулям. На практике это удобно, когда объект растет этапами: сначала базовая линия, потом добавили транспортер, затем станцию маркировки и контроль веса. Автоматическое распределение ввода-вывода и создание таблиц I/O упрощают ввод в эксплуатацию и уменьшают риск дублирования номеров модулей.

По механике модуль компактный, рассчитан на типовой монтаж внутри шкафа. При соблюдении условий по вибрации, влажности без конденсации и нормальному заземлению он работает стабильно годами, а батарейное резервирование упрощает поддержку данных и часов реального времени.

Если нужен CPU CJ2M с понятной диагностикой, удобной наладкой по USB и возможностью аккуратно масштабировать систему по модулям - закладывайте CJ2M-CPU11, а мы подберем совместимые модули шины, питание и схему обмена под вашу архитектуру.

Влажность
10–90, без конденсации
Температура хранения
−20…+70 °C
Максимальная скорость чтения
12 кодов/сек
Серия
CJ2M
USB
1
Высота
90 мм
Глубина
75 мм
Максимальная высота эксплуатации
2000
Максимальная длина кабеля
5 м
Монтаж
Внутри шкафа управления
Напряжение питания
5
Рабочая температура
0…+55 °c
Ширина
31 мм
Тип модуля
Процессорный модуль ПЛК
Режим работы
PROGRAM; MONITOR; RUN
Степень загрязнения
2
Вибростойкость
IEC 60068-2-6; 5–8,4 Гц: амплитуда 3,5 мм; 8,4–150 Гц: ускорение 9,8 м/с²; по 100 минут по осям X, Y, Z
Ударостойкость
IEC 60068-2-27; 147 м/с², по 3 удара по осям X, Y, Z
Системная шина
CJ I/O Bus
Память пользовательской программы
5 тыс. шагов
Память данных DM и EM
64 тыс. слов
Память DM
32 тыс. слов
Память EM
32 тыс. слов
Количество банков EM
1
Размер банка EM
32 тыс. слов
Максимальное число точек ввода-вывода
2560
Максимальное число модулей расширения
40
Максимальное число модулей на стойке
10
Максимальное число стоек расширения
3
Минимальное время выполнения базовой инструкции
0.04 мкс
Минимальное время выполнения специальной инструкции
0.06 мкс
Служебное время цикла без сетевого обмена
160 мкс
Языки программирования
LD; SFC; ST; IL
Режим выполнения
Обычный
Циклические задачи
128 макс.
Задачи прерывания
256 макс.
Общее число задач с использованием прерываний как циклических
384 макс.
Определения функциональных блоков
256 макс.
Экземпляры функциональных блоков
256 макс.
Память исходников и комментариев
1 МБ
Максимальный размер переменной
32 тыс. слов
Массивы переменных
Одномерные
Число элементов массива
32000 макс.
Поддерживаемые типы данных
BOOL; UINT; UDINT; ULINT; INT; DINT; LINT; UINT BCD; UDINT BCD; ULINT BCD; REAL; LREAL; CHANNEL; NUMBER; WORD; DWORD; LWORD; STRING; TIMER; COUNTER; структуры
Длина строковой переменной
1–255 символов
Интерфейс USB
USB 2.0, разъём типа B
Встроенный последовательный порт RS-232C
1
Потребление от шины 5 В
0.5 А
Масса с батареей и торцевой крышкой, г, не более
130
Атмосфера эксплуатации
Без коррозионно-активных газов
Сопротивление заземления
Менее 100 Ом
Категория перенапряжения
II
Уровень электромагнитной помехоустойчивости
Зона B
Импульсная помехоустойчивость цепи питания
2 кВ
Стандарт импульсной помехоустойчивости
IEC 61000-4-4
Резервная батарея
CJ1W-BAT01
Расчётный срок службы батареи при 25 °C
5 лет
Масса батареи, г, приблизительно
10
Соответствие стандартам по спецификации серии
cULus; NK; LR; директивы ЕС
Минимальное время цикла
0,2–32000; шаг 0,1 мс
Диапазон контроля времени цикла
0,01–40000; шаг 0,01 мс
Область CIO для физического ввода-вывода
2560 бит; CIO 0000–0159
Область CIO Link
3200 бит; CIO 1000–1199
Область CIO для модулей CPU Bus
6400 бит; CIO 1500–1899
Область CIO для специальных модулей
15360 бит; CIO 2000–2959
Область CIO для DeviceNet
9600 бит; CIO 3200–3799
Внутренняя область CIO
CIO 1300–1499; CIO 3800–6143; недоступна для внешнего ввода-вывода
Рабочая область W
8192 бит; W000–W511
Сохраняемая область H
8192 бит; H000–H511; H512–H1535 — экземпляры функциональных блоков
Временная область TR
16 бит; TR0–TR15
Таймеры
4096 количество
Счётчики
4096 количество
Индексные регистры
IR0–IR15
Флаги циклических задач
128 количество
Карты памяти
128; 256; 512 МБ
Файловое хранение
Карта памяти; файловая область EM
Память трассировки
8000 слов
Число одновременно трассируемых данных
31 бит; 16 значений по 1 слову; 8 значений по 2 слова; 4 значения по 4 слова
Период выборки трассировки
1–2550; шаг 1 мс
Задержка запуска трассировки
−32768…+32767 мс
Условия запуска трассировки
Состояние указанного бита или сравнение данных размером 1, 2 либо 4 слова
Логические порты связи
8 количество
Расширенные логические порты связи
64 количество
Точность часов при 25 °C
−1,5…+1,5 мин/месяц
Точность часов при 55 °C
−3,5…+0,5 мин/месяц
Точность часов при 0 °C
−3…+1 мин/месяц
Память программ функциональных блоков
20 тыс. шагов
Последовательные платы расширения
Не применяются к встроенному порту RS-232C
Максимальное число модулей CPU Bus
16
Модули импульсного ввода-вывода
До 2 модулей CJ2M-MD211/MD212; требуется CPU версии 2.0 или выше
Модули прерываний CJ1W-INT01
2 макс.
Область Serial PLC Link
1440 бит; CIO 3100–3189
Последовательный интерфейс RS-232C
Встроенный порт
Режим последовательной связи
Полудуплексный; старт-стопная синхронизация
Скорости RS-232C
0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кбит/с
Максимальная длина линии RS-232C
15 м
Настройка минимального времени цикла
Да
Контроль времени цикла
Да
Фоновое выполнение длительных инструкций
Да
Циклическое обновление ввода-вывода
Да
Немедленное обновление ввода-вывода
Да
Обновление ввода-вывода инструкцией IORF
Да
Распознавание модулей при запуске
Да
Настройка времени реакции входов
Да
Отключение выходов при ошибке
Да
Контроль состояния базовых модулей ввода-вывода
Да
Специальные инструкции обмена с модулями
Да
Программный перезапуск модулей
Да
Автоматическое распределение ввода-вывода
Да
Создание таблиц ввода-вывода
Да
Настройка начальных адресов стоек и слотов
Да
Сохранение памяти при переключении режима
Да
Файловая память
Да
Встроенная флеш-память
Да
Использование EM как файловой памяти
Да
Хранение комментариев
Да
Настройка назначения памяти EM
Да
Автоматическая загрузка файлов при включении
Да
Замена программы во время работы
Да
Чтение и запись CSV и TXT на карту памяти
Да
Обмен с программным обеспечением по периферийной шине
Да
Связь Host Link (SYSWAY)
Да
Беспротокольный последовательный обмен
Да
Связь NT Link
Да
Последовательный шлюз FINS — CompoWay/F
Да
Связь Serial PLC Link
Да
Периодические прерывания
Да
Перезапуск таймера прерываний инструкцией MSKS
Да
Чтение таймера прерываний инструкцией MSKS
Да
Прерывание при отключении питания
Да
Задачи прерывания от модулей ввода
Да
Внешние задачи прерывания
Да
Часы реального времени
Да
Регистрация времени начала работы
Да
Регистрация времени остановки
Да
Регистрация времени включения питания
Да
Регистрация времени отключения питания
Да
Учёт суммарного времени работы
Да
История включений питания
Да
Регистрация времени изменения программы
Да
Регистрация времени изменения параметров
Да
Сохранение данных при отключении питания
Да
Настройка обнаружения отключения питания
AC: 10–25 мс; DC: 2–5 мс с CJ1W-PD022 либо 2–20 мс с CJ1W-PD025
Задержка обнаружения отключения питания
0–10 мс; не поддерживается CJ1W-PD022
Счётчик отключений питания
Да
Поддержка функциональных блоков
Да
Языки функциональных блоков
LD; ST
Редактирование программы онлайн
В режимах MONITOR и PROGRAM, с ограничениями руководства
Принудительная установка и сброс битов
Да; применение к EM зависит от версии CPU и настройки начального банка
Контроль изменения состояния битов
Да
Трассировка данных
Да
Непрерывная трассировка
Да
Автозапуск трассировки при начале работы
Да
Регистрация места возникновения ошибки
Да
Проверка программы при запуске
Да
Журнал ошибок
Да
Диагностика ошибок процессора
Да
Пользовательская диагностика FAL и FALS
Да
Выход RUN
Через блок питания CJ1W-PA205R
Диагностика короткого замыкания нагрузки
Да
Диагностика участка программы инструкцией FPD
Да
Контроль ожидания процессором распознавания модулей
Да
Диагностика некритических ошибок FAL
Да
Диагностика конфликта обновления ввода-вывода
Да
Диагностика ошибок базовых модулей
Да
Диагностика ошибок резервной памяти
Да
Диагностика ошибок настройки ПЛК
Да
Диагностика ошибок модулей шины CPU
Да
Диагностика специальных модулей ввода-вывода
Да
Диагностика батареи
Да
Проверка конфигурации модулей шины CPU
Да
Проверка конфигурации специальных модулей
Да
Диагностика ошибок памяти
Да
Диагностика ошибок шины ввода-вывода
Да
Диагностика дублирования номеров модулей и стоек
Да
Контроль превышения числа точек ввода-вывода
Да
Диагностика конфигурации ввода-вывода
Да
Диагностика ошибок программы
Да
Диагностика ошибок выполнения инструкций
Да
Проверка косвенной BCD-адресации DM и EM
Да
Контроль доступа к недопустимой области памяти
Да
Контроль наличия инструкции END
Да
Диагностика ошибок задач
Да
Контроль переполнения дифференцированных инструкций
Да
Контроль недопустимых инструкций
Да
Контроль переполнения памяти программы
Да
Контроль превышения допустимого времени цикла
Да
Диагностика критических ошибок FALS
Да
Контроль совместимости программы с версией CPU
Да
Диагностика загрузки с карты памяти
Да
Резервное копирование программы и настроек
Да
Инициирование передачи команд FINS
Да
Удалённое программирование и мониторинг
Да
Автоматическое подключение CX-Programmer напрямую
Да
Автоматическое подключение CX-Programmer через сеть
Да, при наличии соответствующего сетевого интерфейса
Парольная защита чтения программы
Да
Защита от записи командами FINS
Да
Проверка имени модуля при подключении
Да
Аппаратная идентификация по номеру партии
Да

Доставка осуществляется на следующий день после оформления заявки, если она была сделана до 12:00

Доставка осуществляется на второй день после оформления заявки, если она была сделана после 12:00

Способ доставки заказов

Стоимость доставки

Самовывоз в Москве - ул. Электродная, д. 4Б, офис 3: Самовывоз в удобное время

БЕСПЛАТНО

Доставка по России (Центр, Поволжье, Юг, Урал, Сибирь, Северный Кавказ, Северо-Запад, Дальний Восток) и СНГ, в зависимости от веса и объема товаров:

«CDЭK», «Деловые линии», «Мэйджор Экспресс», «Яндекс Доставка», «Достависта» .

Рассчитывается индивидуально

Мы уверены в качестве поставляемого оборудования и предоставляем прозрачные условия гарантийного обслуживания:

Гарантия на оборудование — от 12 до 36 месяцев в зависимости от типа продукции.
Бесплатное сервисное обслуживание в случае выявления заводского брака или неисправности.
Оперативная замена оборудования при невозможности ремонта.
Постгарантийное сопровождение — наличие склада запчастей и сервисная поддержка.
Работаем официально — все обязательства закреплены договором, выдаем полный пакет документов.

Вы получаете не только оборудование, но и уверенность в стабильной работе вашей системы автоматизации.

Выбираем товар из каталога
Просмотрите наш каталог и выберете понравившийся товар.
Кладем товар в корзину
Выбрав товар, нажмите кнопку «В корзину». Товар автоматически отправится в Вашу корзину, расположенную вверху сайта. Вы можете положить в свою корзину любое количество товаров.
Ваша корзина
Для оформления заказа перейдите в раздел «Корзина». Просмотрите ее содержимое. Вы можете изменить количество товара в корзине или удалить то, что Вам не нужно.
Оформляем заказ
Для завершения оформления заказа Вам необходимо нажать на кнопку «Оформить заказ» и указать адрес и способ доставки в следующем окне. Нажав кнопку "Оформить заказ", вам останется только ввести свои контактные данные и, после отправки формы, он будет передан для оформления нашему менеджеру, после чего он сам Вам перезвонит и уточнит все детали заказа, после чего выставит счет.
Уточняем детали
При поступлении Вашего заказа, наш менеджер свяжется с Вами для уточнения места, даты, времени доставки, на какую компанию выставить счет и другие детали самого заказа.
Корректировка заказа по телефону:
После того как вы сделали заказ через корзину, Вы можете самостоятельно связаться с оператором для корректировки заказа и уточнения информации.

Телефон магазина: 8 (495) 278-01-78

Отзывов пока нет, но ваш может стать первым.
