В реальных проектах последовательный порт нужен не как абстрактный интерфейс, а как способ аккуратно «подружить» новый контроллер с уже установленными устройствами: весовыми терминалами, принтерами этикеток, частотниками старых серий, газоанализаторами, считывателями штрихкода, ИБП с сервисным RS-232. Обычно проблема одна - ядро системы уже перевели на современную шину, а периферия на RS-232C остается в цеху годами и работает стабильно. Чтобы не городить внешние преобразователи и отдельное питание, ставим коммуникационный модуль в стойку NX и получаем управляемый, диагностируемый канал связи внутри архитектуры NX.

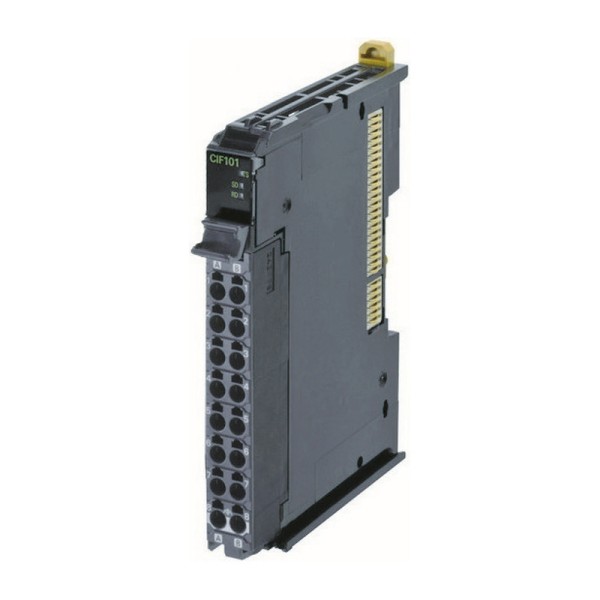

OMRON NX-CIF101 в составе станции NX
NX-CIF101 модуль последовательного интерфейса Omron (бренд OMRON) рассчитан на интеграцию в линейку NX и работает как часть NX I/O Bus. Для нас это означает предсказуемое поведение по времени и нормальную эксплуатационную дисциплину: модуль живет в том же шкафу управления, крепится на DIN-рейку и обслуживается вместе с остальными узлами станции. Отдельно отмечаем независимый цикл обработки сигналов - полезная вещь, когда обмен по RS-232 идет неравномерно. Модуль не блокирует остальную периферию при паузах на стороне ведомого устройства и не превращает последовательный канал в точку, от которой начинает «плыть» цикл ПЛК.
Как используем RS-232C на NX-CIF101 OMRON
В модуле один порт RS-232C. На практике этого достаточно для типового сценария: один канал на одно устройство, без лишних мультиплексоров. Для пусконаладки важно, что поддерживается полный дуплекс - можно корректно вести диалоговые протоколы, где устройство одновременно подтверждает команды и отдает текущие данные.
Скорости доступны от низких до высоких для RS-232, включая режимы, где хорошо «раскрываются» быстрые терминалы и сканеры. Но важнее не максимальная цифра, а то, что можно подстроиться под реальное оборудование: на старых весах часто встречается 9,6 кбит/с, у маркираторов - 19,2 или 38,4, у современных считывателей - выше. Поддержка длины данных 7/8 бит и вариантов контроля четности (четный, нечетный, без контроля), а также 1 или 2 стоповых бита закрывает большинство «зоопарков» по настройкам. Мы регулярно встречаем устройства, где документация устарела, и приходится подбирать комбинацию параметров вживую - здесь есть из чего выбрать без костылей.
Ограничение по длине линии для RS-232C типовое - до 15 м. Это прямо влияет на компоновку шкафа: если устройство стоит далеко, лучше сразу планировать перенос точки подключения ближе или использовать другой физический уровень. Внутри одной машины, на линии упаковки или в лабораторном стенде 10-15 м обычно хватает, если грамотно организовать трассу и заземление.
Эксплуатация в шкафу: помехи, климат, механика
Последовательный интерфейс часто страдает не от настроек, а от наводок: рядом частотники, пускатели, длинные жгуты, общие кабель-каналы. Поэтому нам важно, что у модуля нормирована помехоустойчивость по импульсным помехам (IEC 61000-4-4) и корректно задана категория перенапряжения II и степень загрязнения 2 или ниже. Это не формальность: в щите с «жесткой» коммутацией RS-232 начинает давать битые пакеты именно на переходных процессах, а затем инженеры неделями ищут «пропадающие» байты в протоколе.
По климату модуль рассчитан на типовую промышленную среду: рабочие температуры в диапазоне 0…+55 °C, влажность до 95% без конденсации и обледенения. Важно понимать практическую сторону: если шкаф стоит у ворот или в моечной зоне, нужен подогрев/вентиляция и контроль точки росы, иначе проблема будет не в модуле, а в конденсате на клеммах и экранах.
Механическая устойчивость также имеет значение, особенно на оборудовании с вибрациями (конвейеры, прессы, дробилки). Нормированные вибро- и ударные нагрузки позволяют не закладывать отдельные «антивибрационные» решения там, где достаточно корректного монтажа на DIN-рейку и фиксации кабеля.
Что учитываем при подключении и пусконаладке
- Проверяем схему заземления: для RS-232 критична разность потенциалов между устройствами. Сопротивление заземления до 100 Ом - ориентир, но в реальности важнее отсутствие паразитных токов по экрану и общему проводу.
- Разводим силовые и сигнальные трассы. RS-232 не любит параллельную прокладку рядом с выходами на катушки и частотники.
- Если протокол свободный, заранее описываем кадры, тайминги и обработку таймаутов в логике контроллера. На терминалах часто встречаются нестандартные окончания строк, паузы между байтами и сервисные ответы.
При грамотной схеме питания и аккуратной коммутации NX-CIF101 дает стабильный канал RS-232C внутри экосистемы NX - без внешних коробок, лишних БП и плавающих переходников.
Перед заказом проверим совместимость по стойке NX и согласуем параметры обмена под ваше устройство - передавайте модель периферии и формат кадров, подготовим рабочую конфигурацию.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина80 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляКоммуникационный модуль
- Масса66 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип изделияМодуль последовательного интерфейса
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.1 Вт, макс.
- Потребление модуля с шинным интерфейсом0.9 Вт, макс.
- Интерфейсы связиRS-232C
- Обработка сигналовНезависимый цикл
- Количество портов связи1
- Режим обменаПолный дуплекс
- Скорости последовательного порта1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 кбит/с
- Максимальная длина линии связи15 м
- ПротоколыСвободный протокол
- Длина данных7 или 8 бит
- Контроль чётностиЧётный, нечётный, без контроля
- Стартовых бит1
- Стоповых бит1 или 2
- Размер PDO4…80, шаг 4 байт
