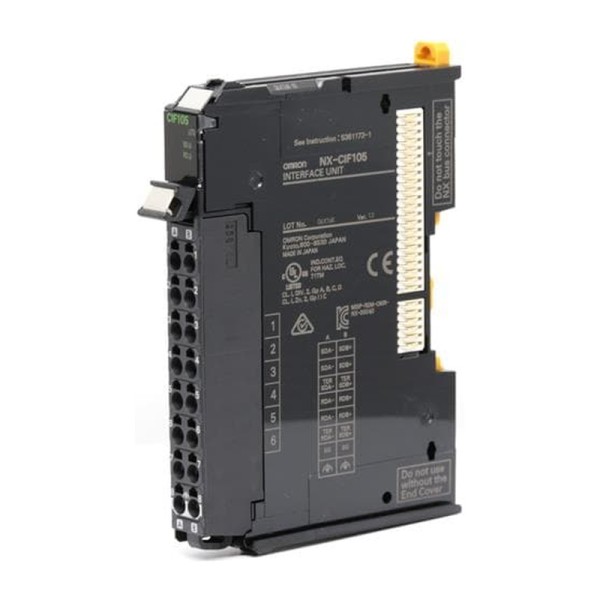

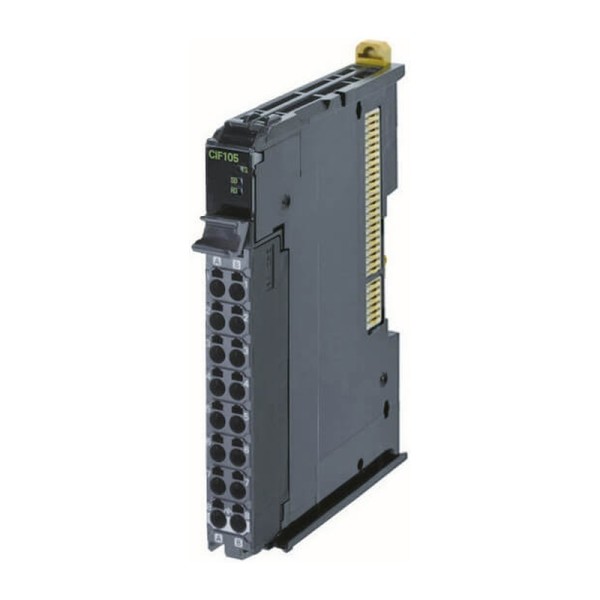

NX-CIF105 модуль последовательного интерфейса Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных шкафах управления последовательная связь почти всегда всплывает там, где нужно оставить в работе проверенное поле: частотник по RS-485, весовой терминал, дозатор, штрихкод-сканер или датчик с Modbus-подобным обменом. При этом заказчик ожидает от новой системы на базе NX не только передачи байтов, а предсказуемого поведения на помехах, корректной диагностики и стабильной работы при длинных линиях и общей земле неидеального качества. Под такие задачи мы закладываем NX-CIF105 модуль последовательного интерфейса Omron - как аккуратный, промышленно исполненный мост между NX I/O Bus и полевым RS-422A/RS-485.
OMRON NX-CIF105 в задачах модернизации линий
Типовой сценарий: в проекте меняем контроллер и распределенный ввод-вывод, но часть оборудования остается прежней. Устройства на RS-485 часто сидят на одной линии шиной, а протокол у них не всегда стандартный: у кого-то своя структура кадра, у кого-то нестандартные тайминги, где критичны стартовые/стоповые биты, контроль четности и длина слова. Здесь важна поддержка свободного протокола: мы не упираемся в фиксированные драйверы, а описываем обмен так, как требует конкретный прибор. Это экономит время на стыковке и снижает риск, что устройство будет отваливаться на пиковых режимах.
Отдельно отмечаем режимы 2-проводного полудуплекса и 4-проводного полного дуплекса. На коротких участках к одному устройству удобен полный дуплекс по RS-422A, а на протяженных шинах с несколькими узлами практически всегда выбираем RS-485 полудуплекс. Важно, что логика обмена у модуля организована в независимом цикле - это помогает держать детерминированный опрос и не заваливать CPU лишними ожиданиями, когда линия шумная или узлы отвечают с разными задержками.
NX-CIF105 OMRON: что важно при прокладке линии и наладке
На практике качество связи упирается не в паспортную скорость, а в физику линии: топология, согласование, земля, помехи от силовой части. Поэтому полезна возможность включаемого терминатора. Когда шина собрана как положено (магистраль без звезд, терминаторы на концах), согласование реально уменьшает отражения и количество редких, но неприятных ошибок кадра, которые обычно проявляются только при запуске приводов или сварочных аппаратов.
Гальваническая развязка выполнена не формально: по питанию применены трансформатор и оптопара, по сигналам - цифровые изоляторы. В эксплуатации это означает меньше проблем с наводками и разностью потенциалов между участками установки. Например, на длинной линии к весовой платформе в другом конце цеха часто ловим паразитные токи по экрану и земле - развязка помогает не тянуть эти сюрпризы внутрь шкафа и снижает вероятность зависаний коммуникации после грозы или переключений мощных нагрузок.
Помехоустойчивость по быстрым переходным процессам (уровень испытаний по IEC 61000-4-4) критична там, где рядом контакторы, соленоиды и приводная техника. В таких проектах мы всегда смотрим не только на протокол, но и на то, как модуль держит EFT по питанию. Это напрямую влияет на то, придется ли потом вешать дополнительные фильтры и развязывающие элементы на 24 В, или система будет работать штатно.
Практика интеграции в NX: монтаж, надежность, условия
Модуль рассчитан на монтаж на DIN-рейку в составе станции NX. Для нас это удобно тем, что компоновка шкафа получается плотной, а обслуживание - прогнозируемым: доступ к клеммам/разъему, трассировка кабеля, маркировка. При этом промышленная механика важна не меньше электроники. Вибростойкость и ударостойкость - не абстрактные цифры, а гарантия, что узел связи не начнет давать плавающие отказы на оборудовании с вибрацией: упаковщики, транспортеры, линии розлива. Когда шкаф стоит на раме машины, а не на стене, стабильность контактов и устойчивость платы к микроподвижкам реально решают.
По условиям окружающей среды модуль рассчитан на нормальную цеховую эксплуатацию без конденсации, в широком диапазоне температур. Это важно, если шкаф слабо обогревается зимой или стоит в помещении с перепадами. IP20 подразумевает установку внутри шкафа - и это правильный подход: последовательные линии не любят случайных прикосновений и наводок, а аккуратное экранирование и разделение силовых/сигнальных трасс дают больше эффекта, чем попытки лечить связь настройками.
Где NX-CIF105 раскрывается лучше всего
- Подключение группы устройств по RS-485 на одной шине: счетчики, терминалы, газоанализаторы, периферия с текстовыми командами.
- Стыковка с оборудованием, где требуется тонкая настройка формата кадра: 7/8 бит данных, четность, 1-2 стоповых бита.
- Длинные трассы до удаленных узлов, где важны согласование линии и развязка по земле.
- Модернизация без замены полевых приборов: оставляем RS-интерфейс, но переводим управление на NX и современную архитектуру шкафа.
Если нужен предсказуемый RS-422A/RS-485 в составе NX и вы хотите избежать типовых проблем с помехами, землей и согласованием - закладывайте NX-CIF105 и передавайте нам схему линии и список устройств: проверим топологию, укажем, где включать терминатор, и поможем с параметрами обмена.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина80 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляКоммуникационный модуль
- Масса69 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип изделияМодуль последовательного интерфейса
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.65 Вт, макс.
- Потребление модуля с шинным интерфейсом1.45 Вт, макс.
- Интерфейсы связиRS-422A / RS-485
- Обработка сигналовНезависимый цикл
- Гальваническая развязкаПитание: трансформатор и оптопара; сигналы: цифровые изоляторы
- Количество портов связи1
- Режим обмена2 провода — полудуплекс; 4 провода — полный дуплекс
- Скорости последовательного порта1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 кбит/с
- Максимальная длина линии связи1200 м
- ПротоколыСвободный протокол
- Длина данных7 или 8 бит
- Контроль чётностиЧётный, нечётный, без контроля
- Стартовых бит1
- Стоповых бит1 или 2
- Размер PDO4…80, шаг 4 байт
- Количество узлов связи32 макс.
- Включаемый терминаторПоддерживается
