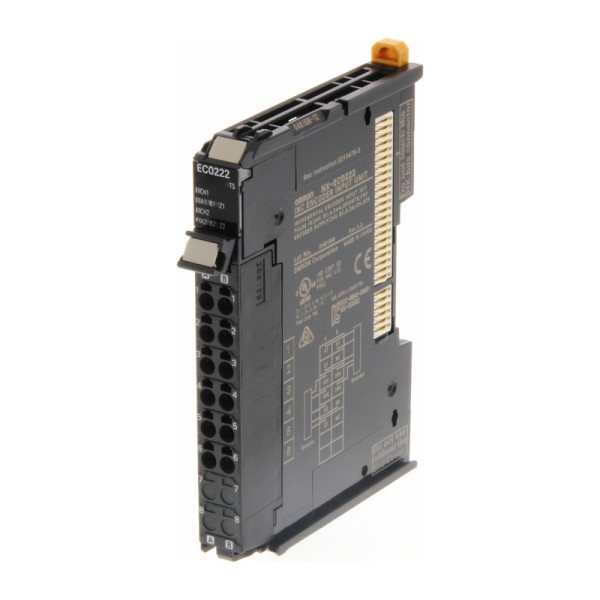

NX-EC0222 модуль входа инкрементального энкодера Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда в линии нужно не просто считать импульсы, а уверенно держать позицию на скорости, чаще всего всплывают два типовых риска: пропуски фронтов из-за помех и дрожание измерений при несинхронной обработке. В таких задачах мы ставим отдельный модуль под инкрементальные датчики и разгружаем CPU от высокочастотного счета. NX-EC0222 модуль входа инкрементального энкодера OMRON как раз про это - корректно принять A/B/Z, отработать режим счета и отдать в контроллер уже пригодные данные по положению и частоте.
OMRON NX-EC0222 в реальной кинематике
По опыту внедрений, этот модуль особенно полезен там, где механика живая: намотчики, этикетировщики, конвейерные оси с прижимами, дозаторы с сервоприводом и контрольными роликами. Инкрементальный энкодер в таких системах нужен не ради красивых цифр, а чтобы держать стабильную длину реза, синхронизацию печати по метке или равномерную подачу материала. При этом фронты с энкодера легко ловят наводки от частотников, пускателей и длинных трасс. Здесь важна гальваническая развязка на входе (оптопара) - она разрывает земляные петли и снижает шанс поймать ложные срабатывания при переключениях силовой части.
Отдельно отмечаем поддержку разных режимов счета: квадратура x2/x4, импульсы + направление, раздельные вверх/вниз. На практике это позволяет без переделки схемы перейти, например, с энкодера A/B на датчик с отдельным DIR или развести два сигнала UP/DOWN от внешнего формирователя. Для наладки это экономит время: меняем тип обработки в конфигурации, а не тянем новые кабели по шкафу и станине.
NX-EC0222 модуль входа инкрементального энкодера OMRON: точность по времени, а не только по импульсам
Ключевой момент - как модуль обрабатывает сигналы во времени. Для технолога важна повторяемость, а для инженера АСУ - детерминизм. У NX-EC0222 предусмотрены варианты обработки: независимый цикл, синхронный режим и приоритет периода задачи. На простом примере: если делаем рез по длине на высокой скорости, нам нужно, чтобы выборка значения и защелка происходили предсказуемо относительно цикла управления. Синхронная обработка помогает привязать измерение к системе, а независимый цикл удобен, когда требуется максимально быстро считать импульсы вне зависимости от загрузки задачи PLC.
Диапазон счетчика 32-битный, поэтому при длительной работе на больших скоростях можно выбрать кольцевой или линейный тип счета и корректно организовать переполнение. Это важно в круглосуточных линиях, где счет не сбрасывают каждый час, а статистика и диагностика идут сутками.
Подключение и электромонтаж без сюрпризов
В шкафу управления всегда ценим две вещи: компактность и повторяемость монтажа. Модуль узкий, ставится на DIN-рейку и подключается через безвинтовые пружинные клеммы Push-in. В сервисе это реально ускоряет замену: не нужно тянуться отверткой к винтам и ловить момент затяжки, достаточно подготовить жилу и вставить в клемму. Съемная клеммная колодка дополнительно упрощает работу, когда шкаф плотно набит и доступ ограничен.
По питанию и земле не рекомендуем относиться формально. При наличии высокочастотных приводов и длинных трасс важно держать нормальное заземление и соблюсти требования по сопротивлению заземления. Входные цепи с опторазвязкой терпимее к разности потенциалов, но чудес не бывает: грамотная топология PE и экранирование кабеля энкодера дают больше, чем попытки лечить помехи софтом.
Стойкость к условиям цеха и диагностика сигналов
В реальных условиях модуль живет рядом с вибрацией и ударами от механики, а также с импульсными помехами по питанию. Вибростойкость и ударостойкость важны не на бумаге: у нас были случаи, когда на транспортных системах при резонансах начинались плавающие отказы на разъемах и клеммах. Здесь конструктив рассчитан на промышленную эксплуатацию, а по электромагнитной совместимости предусмотрена устойчивость к быстрым импульсным помехам по IEC 61000-4-4. Это не отменяет правильной разводки, но снижает вероятность случайных счетных ошибок при коммутациях.
Полезная часть для наладки - измерения частоты и периода импульсов. Когда оператор жалуется на нестабильную скорость, мы можем быстро отличить проблему механики (просадка скорости, люфты) от проблемы электрики (провалы сигнала, плохой контакт, неправильный датчик). Период особенно удобен на низких скоростях, где частота получается слишком грубой для анализа.
- Пример 1: на намотчике контролируем натяжение по скорости ролика - снимаем частоту с A/B и сравниваем с заданием привода, ловим проскальзывание.
- Пример 2: на упаковочной машине используем Z-метку как опорную точку - делаем повторяемую привязку цикла к механическому нулю.
- Пример 3: на конвейере с измерительным колесом работаем в режиме импульсы + направление - минимизируем ошибки при реверсах.
Если вам нужно аккуратно завести два канала энкодера в систему NX I/O и получить стабильный счет на скоростях, где обычные дискретные входы уже не справляются, закладывайте NX-EC0222 в состав станции и согласуем схему подключения и режим обработки под вашу механику.
Передайте нам параметры энкодера, длину кабеля и тип привода рядом - подберем корректную топологию подключения и уставки обработки для NX-EC0222.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляВход энкодера
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Тип дискретных входовИнкрементальный энкодер, PNP
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Максимальная частота энкодера500 кГц
- Тип изделияМодуль входа инкрементального энкодера
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)2
- Количество клемм IOG (V−)2
- Потребление модуля с CPU1.3 Вт, макс.
- Потребление модуля с шинным интерфейсом0.95 Вт, макс.
- Внешние клеммыБезвинтовая колодка Push-in (12 клемм)
- Обработка сигналовНезависимый цикл, Синхронный, Приоритет периода задачи
- Количество каналов энкодера2
- Диапазон счётчика−2147483648…2147483647 импульсов
- Частотная характеристика энкодераФазы А и B: Однофазный сигнал 500 кГц (квадратурный вход x4: 125 кГц), Фаза Z: 125 кГц
- Допустимый ток клемм питания ввода-выводаIOV: 0.3 А макс. на клемму IOG: 0.3 А макс. на клемму
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Тип счётчикаКольцевой или линейный
- Режим счётаКвадратурный ×2/×4; импульсы + направление; раздельные импульсы вверх/вниз
- Управление счётчикомРазрешение счёта, сброс, предустановка
- Фиксация значенияДве внешние и одна внутренняя защёлка
- ИзмеренияЧастота и период импульсов
