NX-ECC201 шинный интерфейс ethercat Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на линии появляется требование к синхронному обмену данными между распределенными модулями ввода-вывода и контроллером, обычно всплывают две практические проблемы: задержки на обмене и нестабильность связи при помехах в шкафу. Именно для таких задач мы закладываем в архитектуру NX-ECC201 шинный интерфейс ethercat OMRON: он превращает станцию NX в ведомое устройство EtherCAT и дает предсказуемое поведение сети на уровне цикла, что важно для приводных задач, дозирования, высокоскоростной дискретной обработки и отслеживания положения.

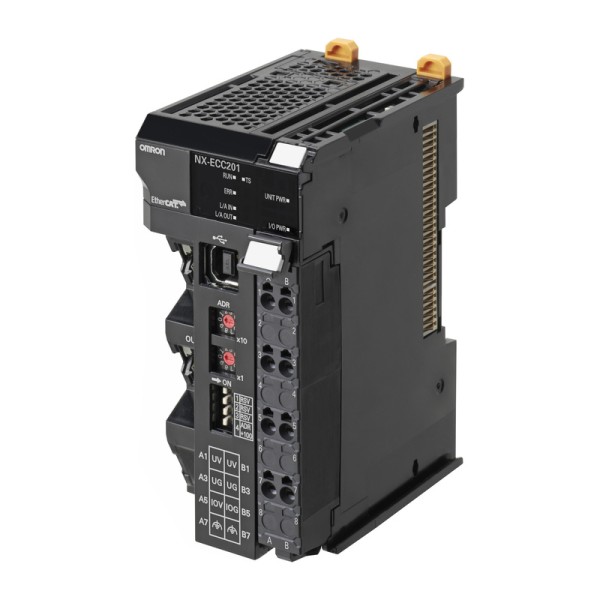

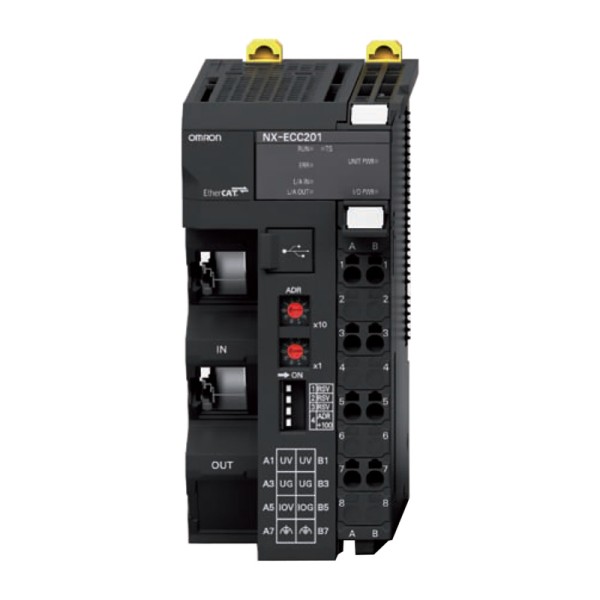

NX-ECC201 OMRON в составе узла NX I/O
В реальном проекте модуль ставится на DIN-рейку в шкафу управления и становится точкой входа EtherCAT в остров NX. Далее уже набираем состав I/O под задачу: дискретные каналы для концевиков и клапанов, аналог для датчиков давления/температуры, специализированные модули. Практический плюс - масштабирование без переразводки сети: меняем конфигурацию станции, а топология EtherCAT остается прежней. По ограничениям системы можно строить достаточно крупные станции, поэтому модуль уместен как в компактной упаковочной машине, так и в распределенной системе вдоль конвейера.
Два сетевых порта RJ45 позволяют удобно проложить линию: вход-выход без внешнего коммутатора. В шкафной компоновке это экономит место и снижает число точек отказа. Для EtherCAT, где важна непрерывность сегмента и качество обжима, такой подход обычно надежнее, чем добавлять лишние активные устройства.
Шинный интерфейс EtherCAT NX-ECC201 OMRON: что дает в эксплуатации
EtherCAT здесь используется по назначению - как транспорт с жесткими временными характеристиками. На практике это означает, что дискретные события (например, срабатывание фотодатчика на упаковке) и реакции исполнительных механизмов укладываются в заданный цикл без дрожания по времени, а аналоговые значения приходят без непредсказуемых пауз. Для технолога это выражается в стабильной повторяемости процесса, для наладчика - в меньшем количестве неуловимых плавающих отказов.
Отдельно отмечаем стойкость к промышленной среде. В шкафах рядом с частотниками, пускателями и сварочными источниками ключевое - помехоустойчивость по питанию и корректное заземление. Здесь предусмотрены требования к сопротивлению заземления и испытания по импульсным помехам. Если в проекте соблюдаем нормальную дисциплину монтажа (PE-шина, короткие соединения, разделение силовых и сигнальных трасс, экранирование по месту), связь держится предсказуемо даже при жестком электромагнитном фоне.
Механическая часть для нас не менее важна: вибрации от редукторов, ударные нагрузки от прессов, хлопки пневматики. Модуль рассчитан на работу в таких режимах, и это напрямую влияет на ресурс клеммных соединений и разъемов, а значит - на межремонтный интервал шкафа.
Пусконаладка и сервис через USB
На объекте часто требуется локальная диагностика без вмешательства в верхний уровень. USB-интерфейс в таких случаях полезен как сервисный канал: подключаем инженерный ноутбук, проверяем состояние узла, читаем диагностические данные, контролируем корректность конфигурации и реакцию модулей на тестовые воздействия. Важно, что по длине кабеля есть понятный практический предел: это упрощает планирование обслуживания, особенно когда шкафы разнесены или доступ к ним ограничен.
Типовые сценарии, где модуль отрабатывает лучше всего
Упаковочные и маркировочные машины - точные временные связи между датчиком продукта и исполнительной частью, минимум джиттера по дискретным сигналам.
Конвейерные системы - распределенные острова I/O вдоль линии, линейная топология без лишних коммутаторов, удобное расширение станции.
Сборочные стенды - стабильный опрос датчиков, быстрый обмен с контроллером, локальная диагностика при запуске серии.
Шкафы рядом с силовой частью - при корректном PE и трассировке кабелей модуль устойчиво переживает типовые помеховые события.
Монтажные и проектные замечания
При проектировании станции NX мы обычно закладываем запас по питанию шины и внимательно относимся к климатике шкафа. Диапазон рабочих температур и влажности позволяет применять модуль в типовом промышленном исполнении, но конденсация - частая причина нестабильных отказов, поэтому вентиляция и правильный выбор места установки в цехе по-прежнему критичны. Для сети важно держать сегменты в рамках допустимой длины и не экономить на качестве витой пары и обжиме: EtherCAT чувствителен к плохой механике разъемов.
Артикул NX-ECC201 шинный интерфейс ethercat OMRON используем как базовый сетевой модуль станции NX при подключении к EtherCAT-мастеру на стороне ПЛК или промышленного ПК.
Если нужна стабильная ведомая станция NX под EtherCAT с понятной диагностикой и нормальной стойкостью к цеховым воздействиям - закладывайте NX-ECC201 в спецификацию и передавайте нам схему/топологию, проверим компоновку и узкие места до закупки.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина46 мм
- Тип модуляСетевой интерфейсный модуль
- Масса170 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Интерфейс USBUSB 2.0, тип B
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип изделияШинный интерфейс EtherCAT
- Количество портов USB1
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Напряжение питания DC20,4…28,8 В
- Интерфейсы связиEtherCAT, ведомый
- Мощность питания шины NX10 Вт, макс.
- Количество портов связи2
- Максимум подключаемых модулей NX63
- Скорость сети100 Мбит/с
- Максимальная длина сетевого сегмента100 м
- Порты RJ452
- Максимальная длина USB5 м
- Номинальное питание ввода-вывода DC5…24 В
- Комплектная торцевая крышкаNX-END01
