В реальных линиях точность позиционирования чаще всего упирается не в механику, а в то, как мы снимаем абсолютную позицию и как ведет себя сигнал в шкафу при помехах. На длинных трассах, рядом с частотниками и сервоприводами, даже хороший абсолютный датчик может начать давать редкие ошибки чтения - и дальше по цепочке получаем дерганую коррекцию, ложные аварии по рассогласованию и нестабильный цикл. Для таких задач мы обычно закладываем специализированный вход под SSI, чтобы убрать неоднозначности интерфейса и привязать чтение к задачам контроллера.

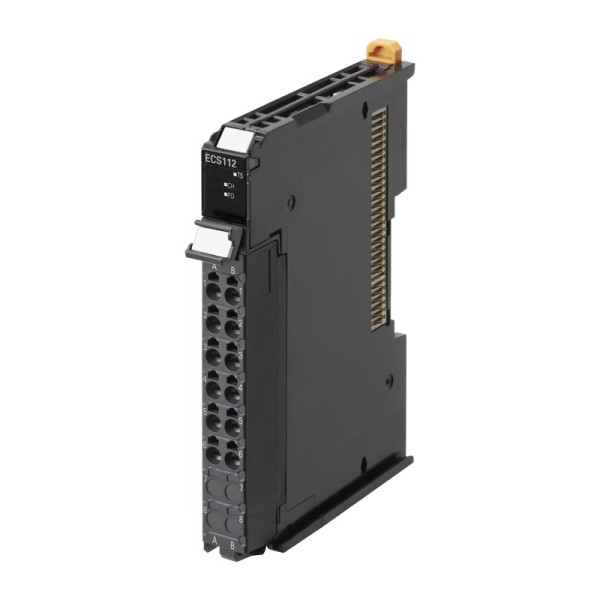

OMRON NX-ECS112 модуль входа энкодера SSI в системе NX
NX-ECS112 - узкий модуль серии NX для приема данных от абсолютного энкодера по SSI с физическим уровнем RS-422A. На практике это означает нормальную дифференциальную линию, которая лучше переносит наводки и падения уровня по сравнению с однотактными решениями. Модуль рассчитан на работу в составе станции NX по NX I/O Bus, поэтому его удобно ставить рядом с приводной частью или непосредственно в шкаф управления, не растягивая аналоговые или нестабильные сигналы по клеммам.
Важный момент для эксплуатации - чтение SSI можно привязать к логике выполнения: модуль поддерживает разные режимы обработки (независимый цикл, синхронный цикл, приоритет периода задачи). Это помогает, когда нам нужно не просто получить позицию, а получить ее в правильный момент - например, строго в окне метки или на фронте события, чтобы исключить фазовую ошибку между движением и обработкой данных.
NX-ECS112 OMRON: зачем нужен SSI именно на модуле, а не через преобразователь
Мы регулярно встречаем попытки завести SSI через внешние конвертеры в более привычные сигналы. В лаборатории это работает, но на объекте добавляет лишние источники отказа: питание преобразователя, его земля, дополнительная задержка и отдельная диагностика. Специализированный вход SSI в модуле позволяет держать топологию проще: датчик - линия - клеммы - шина станции. Плюс остаемся в единой диагностике контроллера и можем быстрее локализовать проблему: обрыв пары, деградация экрана, неверная частота опроса, конфликт по кодированию.
Отдельно отметим поддержку вариантов представления данных: без преобразования, двоичный код и код Грея. В реальных модернизациях это критично: на станках и подъемных механизмах часто стоят энкодеры с Gray, и перевод в двоичный на верхнем уровне дает лишнюю математику и риск ошибки при обработке разрядности. Когда кодировка выбирается на уровне модуля, мы упрощаем логику ПЛК и уменьшаем время на отладку.
Монтаж и коммутация в шкафу
По монтажу модуль рассчитан на DIN-рейку и имеет push-in клеммы. Для нас это не про удобство сборки, а про повторяемость качества: пружинный контакт менее чувствителен к человеческому фактору, особенно когда объект обслуживается разными сменами. Съемная клеммная колодка полезна при сервисе - можно заменить модуль без перекоммутации проводов и без риска перепутать жилы на месте.
Гальваническая развязка реализована на цифровом изоляторе. В эксплуатации это снижает вероятность того, что помехи по земле или разность потенциалов между датчиком и шкафом начнут влиять на данные SSI или приведут к нестабильным срабатываниям. Для линий с большой протяженностью и несколькими источниками питания это один из ключевых факторов надежности.
Поведение в тяжелой среде и электромагнитная совместимость
Если модуль стоит в шкафу рядом с приводами, важны не только логические функции, но и стойкость к типовым воздействиям: вибрация, удары, импульсные помехи по питанию. В таких условиях мы оцениваем решения по тому, насколько предсказуемо они работают после года эксплуатации: не начинают ли появляться редкие сбои, которые сложно поймать.
NX-ECS112 рассчитан на промышленный диапазон условий - от температуры в шкафу до устойчивости к быстрым переходным процессам по IEC 61000-4-4. Это особенно актуально, когда в одном шкафу живут контакторы, тормозные резисторы и частотники: импульсные наводки по питанию и земле там неизбежны, и хорошо, когда модуль выдерживает это без деградации чтения энкодера.
Мини-примеры применения в автоматизации
Позиционирование каретки и столов: абсолютный SSI энкодер дает координату без процедуры поиска нуля после отключения питания. Модуль позволяет быстро восстановить позицию и продолжить цикл без холостых перемещений.
Подъемники, кантователи, складские системы: при перезапуске после аварийного останова важно получить достоверное значение положения сразу. SSI по дифференциальной линии стабильнее держится на фоне помех от силовой части.
Резка по длине и синхронизация: когда позиция нужна в привязке к задаче ПЛК, режимы обработки сигналов помогают минимизировать временной дрейф между движением и измерением.
Если вам нужен модуль под абсолютный SSI-энкодер в станции NX и важны диагностика, стойкость к помехам и предсказуемое чтение в цикле, закладывайте NX-ECS112 модуль входа энкодера SSI OMRON и согласуем схему подключения и режим опроса под вашу задачу.
- Температура хранения−25…+70 °C
- СерияNX
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляВход энкодера
- Масса65 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Тип дискретных входовАбсолютный энкодер SSI
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Максимальная частота энкодера2000 кГц
- Интерфейс энкодераSSI, уровни RS-422A
- Кодирование SSIБез преобразования; двоичный код; код Грея
- Тип изделияМодуль входа энкодера SSI
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Количество клемм IOV (V+)2
- Количество клемм IOG (V−)2
- Потребление модуля с CPU1.2 Вт, макс.
- Потребление модуля с шинным интерфейсом0.85 Вт, макс.
- Внешние клеммыБезвинтовая колодка Push-in (12 клемм)
- Обработка сигналовНезависимый цикл; синхронный цикл; приоритет периода задачи
- Количество каналов энкодера1
- Допустимый ток клемм питания ввода-выводаIOV: 0.3 А макс. на клемму IOG: 0.3 А макс. на клемму
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаЦифровой изолятор
- Максимальная длина данных SSI32 бит
- Частоты SSI100 / 200 / 300 / 400 / 500 / 1000 / 1500 / 2000 кГц
- Число внешних входов SSI2
- Число внешних выходов SSI2
