NX-END01 торцевая крышка шины nx Omron

Как торцевая крышка влияет на надежность сборки NX

В модульной станции NX слабое место часто не в контроллере и не в вводах-выводах, а в механике окончания ряда. Когда шкаф вибрирует, когда монтажник тянет жгуты с запасом, когда при обслуживании модуль снимают и ставят обратно, крайний модуль получает боковую нагрузку. Если правый торец шины оставлен без штатного завершения, со временем появляется люфт, возрастает риск перекоса на рейке и точечной нагрузки на разъемы. На практике это выливается в плавающие отказы: то связь есть, то нет, то модуль определяется только после перезапуска.

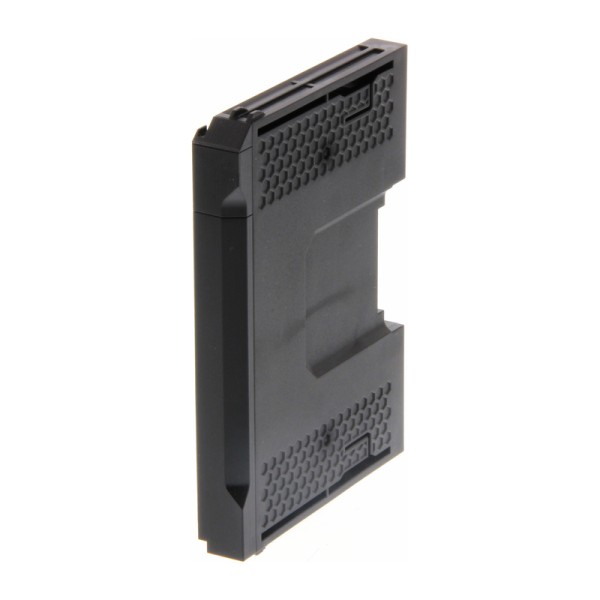

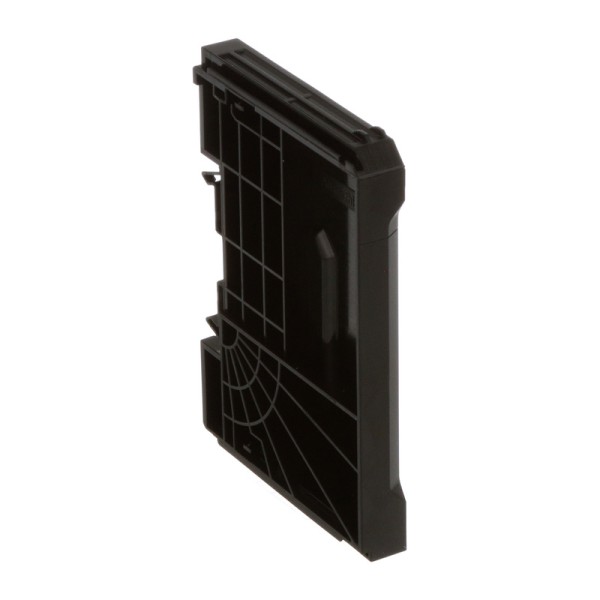

NX-END01 торцевая крышка шины nx OMRON закрывает правый торец блока модулей NX и фиксирует окончание сборки так, как это задумано производителем. Для нас это не декоративный элемент, а часть конструктивной дисциплины станции - как правильный упор на клеммнике или грамотная разгрузка кабеля.

OMRON NX-END01 торцевая крышка шины NX в составе станции

Крышка ставится на правый край ряда NX и завершает механическую геометрию сборки. В связке с интерфейсными модулями шинного обмена NX-ECC и NX-EIC она помогает удержать общий контур в допусках по соосности. Это важно именно в долгой эксплуатации, где станция живет годами: неоднократные циклы обслуживания, замены модулей, подтяжка кабель-каналов, периодические удары дверью шкафа.

Отдельно отметим момент, который обычно всплывает уже на пусконаладке. При плотной компоновке, когда справа от станции проходят вертикальные каналы и нет запаса по месту, открытый торец начинает собирать пыль и мелкую стружку после работ в шкафу. Крышка решает задачу простым способом: закрывает полость и снижает вероятность случайного попадания мусора в зону сопряжения.

Практические сценарии применения NX-END01 торцевой крышки шины nx

Применение у детали одно, но контекстов несколько, и в них она реально экономит время.

• Ретрофит и расширение станции. Когда к существующей NX-сборке добавляют новые модули, край станции часто временно остается открытым. Потом про крышку забывают, а через пару месяцев начинаются обращения по интермиттирующим обрывам связи. Установка штатного торцевого элемента дисциплинирует монтаж и снижает риск возврата на объект.

• Оборудование с вибрацией. Насосные, компрессорные, конвейерные узлы, где шкаф не стоит в идеальной тишине. При вибрации мелкие смещения копятся, и лучше заранее убрать потенциальный источник люфта на окончании ряда.

• Частое сервисное вмешательство. Если на линии принято менять модули без демонтажа всей станции, у крайних позиций больше механических воздействий. Закрытый правый торец уменьшает вероятность перекоса при установке и снижает шанс повредить сопряжение соседних модулей.

Почему совместимость с NX-ECC и NX-EIC важна на практике

По документации крышка совместима с шинными интерфейсными модулями NX-ECC и NX-EIC. В эксплуатации это означает, что геометрия и посадочные элементы рассчитаны под типовую архитектуру станции NX, где именно интерфейс задает жесткость и базирование ряда. Когда используются штатные элементы, сборка получается предсказуемой: нормально держится на DIN-рейке, не требует кустарных упоров, не создает паразитных механических напряжений.

Мы в проектах автоматизации стараемся избегать любых нештатных механических решений на модульных системах ввода-вывода. Потому что потом они превращаются в скрытую причину нестабильности, которую сложно диагностировать: по журналам ошибок все чисто, питание в норме, а проблема проявляется только при определенной комбинации температуры, вибрации и положения жгутов.

Монтажные замечания от практики

Ставить торцевой элемент имеет смысл в самом конце работ, когда уже сформирован правый край станции и проверена ориентация модулей. Перед фиксацией полезно убедиться, что рейка без изгиба, а кабельные жгуты не тянут крайний модуль в сторону. Если рядом прокладываем силовые линии, дополнительно контролируем радиусы изгиба и точки крепления стяжек - край станции не должен быть точкой разгрузки кабеля.

Такие мелочи не выглядят критичными, но именно они определяют ресурс соединений на модульных системах и стабильность обмена по шине в реальных шкафах, где тесно и жарко.

Подберите NX-END01 под вашу конфигурацию NX и закройте правый торец станции штатно - мы поможем сверить совместимость и сразу заложить корректную механику сборки.
