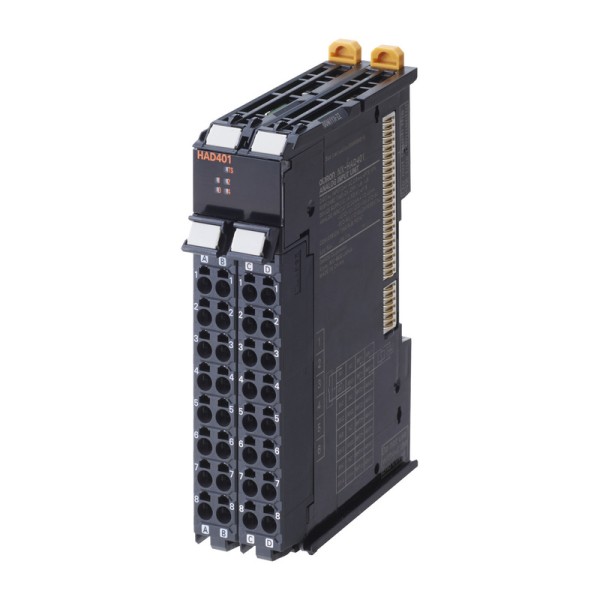

NX-HAD402 высокоскоростной модуль аналогового ввода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных проектах по сбору аналоговых сигналов узкое место почти всегда одно и то же: датчики дают полезную динамику, а модуль ввода либо усредняет ее слишком грубо, либо ловит наводки и дает плавающий ноль. NX-HAD402 высокоскоростной модуль аналогового ввода OMRON мы обычно закладываем туда, где требуется не просто считать значение, а корректно привязать его ко времени события - с повторяемостью и понятной диагностикой.
OMRON NX-HAD402 в задачах синхронного измерения
Сильная сторона модуля - синхронная обработка и работа с триггерами на 24 В. Это удобно, когда аналог нужно снимать строго по фронту: например, при контроле усилия/давления в момент касания, регистрации пиков на прессах, дозировании с привязкой к метке, или при испытаниях, где важна временная корреляция нескольких каналов. Время выборки на канал и малое время преобразования на модуль позволяют строить измерительные контуры без ощущения, что контроллер всегда опаздывает. На практике это снижает количество костылей в программе ПЛК: меньше буферов, меньше интерполяции, проще отладка трендов.
Отдельно отмечаем, что триггерные входы выполнены под PNP-логику. В шкафах, где уже принят стандарт 24 В PNP по дискретке, это экономит время на согласование и исключает лишние промежуточные реле.
Развязка и помехоустойчивость NX-HAD402 OMRON
В промышленных шкафах проблема редко в точности АЦП как таковой - чаще мешают разности потенциалов и импульсные помехи от приводов, сварки, контакторов. Здесь полезно, что аналоговые каналы гальванически изолированы друг от друга, от шины NX и от триггерных цепей. На эксплуатации это проявляется просто: меньше взаимного влияния каналов при разных датчиках (например, один канал 4-20 мА от преобразователя давления, второй - напряжение от тензоусилителя), и меньше сюрпризов при пусконаладке, когда земля на объекте далека от лабораторной.
Устойчивость к быстрым переходным процессам по питанию (уровень испытаний по IEC 61000-4-4) полезна в линиях с частыми коммутациями. Это не отменяет нормальной схемотехники шкафа - экранирование, развязка 0V, правильная прокладка - но дает запас по надежности и снижает шанс редких, трудноуловимых сбоев в измерениях.
Диапазоны и диагностика в серии NX на примере OMRON NX-HAD402
Модуль закрывает типовые диапазоны напряжения и тока, поэтому его удобно применять как универсальный узел ввода под разные датчики: от 0-10 В до 4-20 мА. Важно, что для токовой петли и диапазона 1-5 В предусмотрено обнаружение обрыва. В полевых условиях это экономит часы: вместо ситуации датчик отключили, а на тренде красивое стабильное значение, получаем понятный признак неисправности и можем корректно перевести контур в аварийный режим.
Дифференциальная входная схема - еще один практический плюс. Она проще переживает индустриальные наводки и длинные линии, особенно когда датчик стоит на раме станка, а шкаф управления - в нескольких метрах. При грамотном экранировании и разводке PE/FG удается заметно снизить дрожание показаний без программных фильтров, которые обычно убивают полезную динамику.
Монтаж и подключение без потери времени
Мы ценим решения, которые ускоряют обслуживание. Пружинные push-in клеммы и съемная клеммная колодка позволяют быстро заменить модуль без перекоммутации жил. В проектах с плотной компоновкой это критично: меньше шанс перепутать провода при аварийной замене, проще заранее подготовить жгут и промаркировать цепи.
Механическая стойкость к вибрации и ударным нагрузкам важна не на бумаге, а на объектах вроде упаковочных машин, металлообработки, транспортных систем. Когда шкаф стоит на вибронагруженной раме, слабые клеммы и разъемы быстро дают периодические обрывы. Здесь конструктивно заложен запас, и при корректном монтаже на DIN-рейку модуль ведет себя предсказуемо.
Инженерные нюансы, которые учитываем при внедрении
- Для токовых входов критично корректно организовать общий 0V и точки заземления: изоляция помогает, но плохая топология шкафа все равно даст наводки.
- По триггеру имеет смысл продумать источник сигнала: если берем метку от датчика на исполнительном механизме, проверяем фронты и уровень, чтобы исключить дребезг и ложные срабатывания.
- Если часть каналов работает по напряжению, а часть по току, разводим кабели и экраны так, чтобы силовые цепи не шли в одном лотке с аналогом на длинных участках.
Если вам нужен надежный быстрый аналоговый ввод с привязкой к событию и нормальной развязкой каналов, берите NX-HAD402 и закладывайте его под реальные условия шкафа - подберем схему включения, проверим совместимость датчиков и поможем закрыть измерительный контур без лишних компромиссов.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов4
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина24 мм
- Тип модуляАналоговый ввод-вывод
- Масса140 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Входное сопротивлениеНапряжение: не менее 1 МОм; ток: 250 Ом кОм
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования1/64000 для ±10 и ±5 В; 1/32000 для остальных диапазонов
- Тип изделияВысокоскоростной модуль аналогового ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода2
- Потребление модуля с CPU3.3 Вт, макс.
- Потребление модуля с шинным интерфейсом2.95 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм ×2)
- Обработка сигналовВысокая скорость, Синхронный
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOV: 0.1 А макс. на клемму IOG: 0.1 А макс. на клемму
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаАналоговые каналы изолированы друг от друга, от шины NX и от триггерных входов
- Диапазоны аналогового входа-10…10 В, -5…5 В, 0…10 В, 0…20 мА, 0…5 В, 1…5 В, 4…20 мА
- Разрядность аналогового входа16 бит
- Тип входной цепиДифференциальный
- Время преобразования на модуль0.02 мс
- Предельно допустимый входной сигнал±15 В; ±30 мА
- Общая погрешность при 25 °C±0,1% полной шкалы
- Общая погрешность при 0…55 °C±0,2% полной шкалы
- Развязка каналовМежду входами/выходами и шиной NX
- Количество триггерных входов4
- Тип триггерного входаPNP
- Время выборки на канал5 мкс
- Номинальное напряжение триггерного входа24 В
- Ток триггерного входа3.5 мА, тип.
- Порог включения триггерного входаНе менее 15 В / 3 мА
- Порог отключения триггерного входаНе более 5 В / 1 мА
- Время включения / отключения триггера1 / 1, макс. мкс
- Обнаружение обрыва аналогового входаДля диапазонов 1…5 В и 4…20 мА
