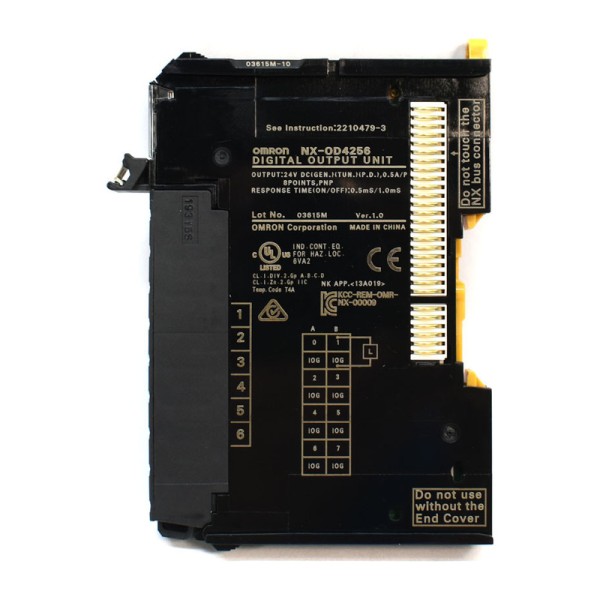

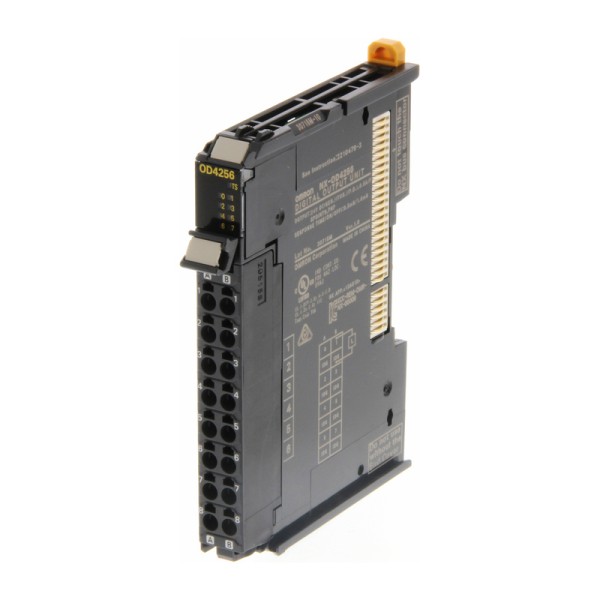

NX-OD4256 модуль дискретного вывода Omron
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
На реальном объекте дискретный выход редко живет в лабораторных условиях. Вибрации от редуктора, наводки от частотника, перепады нагрузки на клапанах и контакторах - и в какой-то момент стандартный транзисторный модуль начинает греться, ловить ложные срабатывания или уходит в защиту. Мы обычно закладываем запас по помехоустойчивости, механике и сервису еще на стадии схемы, чтобы шкаф потом не превращался в точку регулярного ремонта. NX-OD4256 модуль дискретного вывода OMRON как раз из этой логики: компактный выходной модуль для NX-платформы, рассчитанный на промышленную эксплуатацию, а не на стенд.
OMRON NX-OD4256 в составе удаленного I/O NX
Модуль работает на NX I/O Bus и питается от шины NX, что удобно при построении распределенной станции ввода-вывода рядом с оборудованием. В типовом проекте ставим NX-станцию на DIN-рейку в локальном шкафу у линии, а в центральный шкаф тянем только сеть и питание. Это снижает длины силовой разводки по сигналам управления и упрощает диагностику - меньше клеммных соединений, меньше потенциальных обрывов.
Выходная часть - PNP на 24 В DC, с нормальной для полевой автоматики схемой 2-проводного подключения. Практически это означает, что модуль органично ложится в большинство схем управления катушками клапанов, небольшими DC-реле, пневмоостровами, сигнальными лампами и другими нагрузками 24 В.
NX-OD4256 OMRON: поведение на нагрузке и при авариях
В эксплуатации важны не цифры сами по себе, а то, как модуль ведет себя на реальной нагрузке. Здесь полезны два момента.
Быстрое включение/отключение (единицы миллисекунд). Это критично, когда выход участвует в синхронизации операций: отсечка дозатора, короткий импульс на маркиратор, управление продувкой. Чем меньше задержка и разброс - тем проще попасть в окно по времени без сложных компенсаций в логике ПЛК.
Поддержка защиты от короткого замыкания. В полях короткие замыкания происходят чаще, чем принято думать: перетирание кабеля на подвижной части, ошибка при обслуживании, вода в разъеме. Защита позволяет пережить инцидент без выгорания канала и без остановки на замену модуля в самый неудобный момент.
Дополнительно отмечаем малое остаточное напряжение на выходе и низкий ток утечки. На практике это снижает вероятность паразитного подсвечивания светодиодных индикаторов и ложного удержания чувствительных реле, когда нагрузка рассчитана на жесткое 0 в выключенном состоянии.
Монтаж и обслуживание: клеммы, плотность, замена без лишней пайки
В шкафах управления время на обслуживание всегда дороже самого модуля. Поэтому мы обращаем внимание на клеммную часть. Здесь применены пружинные безвинтовые клеммы Push-in и поддерживается съемная клеммная колодка. Это ускоряет сборку и делает замену предсказуемой: сняли колодку, переставили на новый модуль - и не нужно заново перетягивать жилы, рискуя повредить наконечник или перепутать провод.
Отдельный плюс - габарит по ширине 12 мм. Когда станция NX набирается десятками модулей, плотность становится не эстетикой, а вопросом компоновки: меньше ширина - короче DIN-рейка, меньше шкаф, проще трассировка проводов и меньше тепловая нагрузка на объем шкафа при той же функциональности.
Помехи, развязка и механика, которые решают на производстве
Мы часто видим, как дискретные выходы страдают от наводок при коммутации индуктивностей и от импульсных помех по питанию. В NX-OD4256 применена гальваническая развязка на оптопаре, а помехоустойчивость по линии питания соответствует промышленной практике по IEC 61000-4-4. Это дает более спокойное поведение рядом с частотными преобразователями, сварочным оборудованием, длинными трассами 24 В и общими шинами питания, где фронты помех реально присутствуют.
По механике модуль рассчитан на вибрацию и ударные воздействия, что актуально для станков, транспортеров, прессовых участков. Когда шкаф стоит на раме оборудования, а не на стене в чистой комнате, запас по вибростойкости напрямую влияет на ресурс клеммных соединений и стабильность контакта.
Где модуль дает практическую пользу
Упаковочные линии: быстрые дискретные команды на клапана, отсечные механизмы, продувку, при этом важна повторяемость по времени и устойчивость к помехам от приводов.
Сборочные стенды: плотная компоновка I/O в небольшом шкафу, быстрый сервис при переналадке и замене узлов.
Внутрицеховые конвейеры: вибрации, пыль в пределах допустимого, длинные кабельные трассы - нужен модуль, который нормально переживает эксплуатацию, а не только приемку.
Если нужен надежный PNP-вывод 24 В в экосистеме NX с удобным монтажом и предсказуемым поведением на нагрузке, закладывайте NX-OD4256 в спецификацию и передавайте нам схему - проверим обвязку, распределение питания по IOG и типовые риски по помехам.
- Температура хранения−25…+70 °C
- СерияNX
- Количество дискретных выходов8
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Номинальное напряжение24 В DC В
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляДискретный ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Тип дискретных выходовPNP
- Тип изделияМодуль дискретного вывода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Количество клемм IOG (V−)8
- Потребление модуля с CPU1 Вт, макс.
- Потребление модуля с шинным интерфейсом0.65 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл, Стандартная скорость, Синхронный
- Источник питания ввода-выводаОт шины NX
- Допустимый ток клемм питания ввода-выводаIOG: 0.5 А/клемму макс.
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаОптопара
- Задержка OFF/ON0.5-1.0 ms мс
- Схема подключения2-проводная
- Время включения / отключения0.5 мс макс./1.0 мс макс.
- Допустимое напряжение на выходе15.0-28.8 В
- Ток выхода0.5 А
- Защита выходов от короткого замыканияПоддерживается
- Рабочее напряжение нагрузки15…28.8 В DC
- Максимальный ток нагрузки0.5 А/канал, 4 А/модуль
- Максимальный пусковой ток4.0 А/канал, 10 мс макс.
- Ток утечки0.1 мА
- Остаточное напряжение1.5 В макс.
