NX-TBC082 съёмная клеммная колодка Omron

В типовой стойке с удаленными вводами-выводами время уходит не на настройку контроллера, а на аккуратную расключку и последующее обслуживание. Когда шкаф стоит на производстве, а рядом вибрации, пыль и периодические доработки, клеммник должен позволять быстро снять модуль, проверить линию и вернуть все обратно без перекоммутации. Именно под такие задачи мы обычно закладываем съёмные клеммные колодки серии NX - с понятной маркировкой, нормальным удержанием проводника и предсказуемым контактом на токах нагрузки.

OMRON NX-TBC082 в составе станции NX

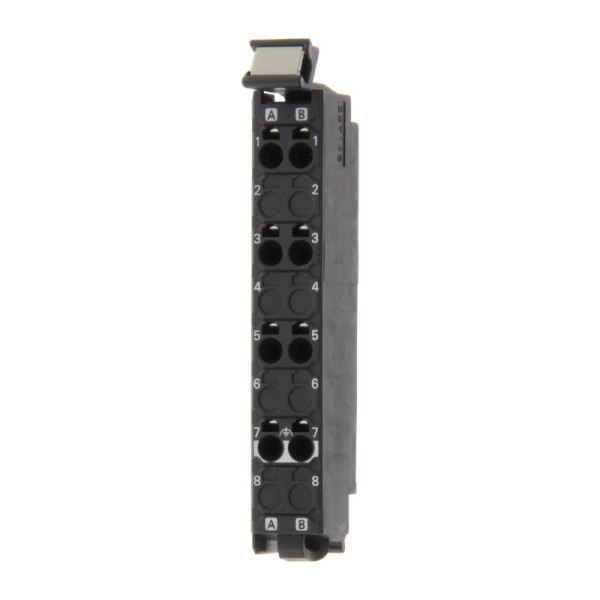

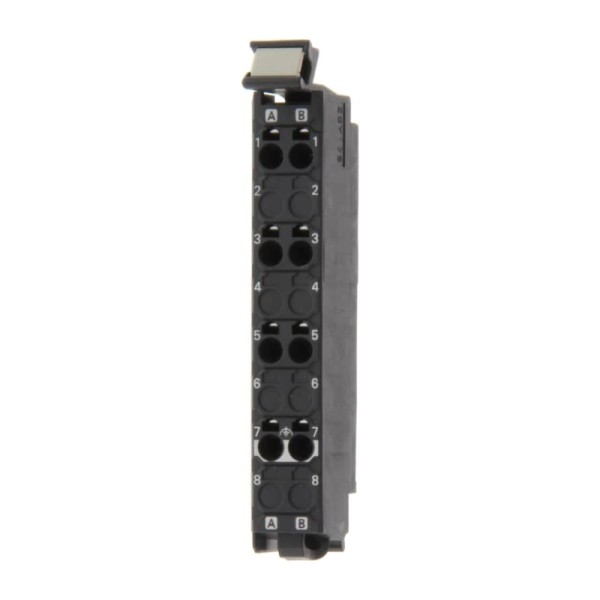

NX-TBC082 съёмная клеммная колодка OMRON предназначена для применения в узлах ввода-вывода NX и совместима с NX-PD1000. Практический смысл совместимости здесь не в формальной стыковке, а в том, что клеммник поддерживает идеологию обслуживания NX: замена/ремонт узла питания или секции без разборки всей раскладки проводов по шкафу.

В эксплуатации это проявляется так: при диагностике мы можем локализовать проблему до конкретной цепи, снять колодку, прозвонить линию на стенде или выполнить перекроссировку, не вытаскивая жилы по одной. Для объектов с короткими окнами обслуживания это часто решает вопрос простоев.

Съёмная клеммная колодка OMRON NX-TBC082 и логика расключки

Колодка рассчитана на 8 клемм и имеет маркировку A/B. Для нас это удобный формат, когда один и тот же тип цепей повторяется парами: например, два направления, два датчика, два канала с одинаковой схемой. Маркировка A/B снижает риск перепутать проводники при доработках, особенно если шкаф обслуживают разные смены. На практике это уменьшает число ошибок после регламентов, когда надо быстро восстановить схему по факту.

По току каждая клемма выдерживает до 10 А. Это важно не только для силовой нагрузки, но и для устойчивости контакта при бросках и нагреве. Мы часто видим, что при реальных режимах (пусковые токи катушек, нагрузка на клапаны, распределение питания на группу датчиков) запас по току дает более стабильную температуру в зоне клеммирования. А температура напрямую влияет на долговечность изоляции и качество контакта, особенно в шкафах без идеальной вентиляции.

Push-in подключение и обслуживание без лишних операций

Подключение выполнено по безвинтовой технологии Push-in. В полевых условиях это экономит время на каждой жиле и, что важнее, уменьшает зависимость качества контакта от навыка монтажника. При винтовых зажимах типовая проблема - разный момент затяжки, особенно когда работа идет под дедлайн. Push-in ведет себя стабильнее: при правильной подготовке проводника (сечение, зачистка, наконечник при необходимости) контакт получается повторяемым.

Мини-пример из наших шкафов для конвейерных линий: при замене датчика на участке оператор обслуживающей службы часто работает в перчатках, с ограниченным доступом. Возможность быстро освободить и зафиксировать проводник без отвертки снижает вероятность повредить жилу или недожать клемму. В итоге меньше плавающих отказов, которые потом тяжело ловить по журналам событий.

Функциональное заземление FG как часть электромагнитной гигиены шкафа

Предусмотрены клеммы функционального заземления FG. В проектах с частотными приводами, сервоусилителями и быстрыми дискретными сигналами вопрос заземления давно перестал быть формальностью. FG помогает корректно организовать отвод помех и выровнять потенциалы на уровне станции ввода-вывода, что снижает риск ложных срабатываний и нестабильности обмена.

Мы обычно обращаем внимание, что функциональное заземление - это не замена защитного PE, а инженерный инструмент для устойчивости сигналов. Если рядом трассы с PWM от приводов или длинные линии на датчики, правильное подключение экранов и FG реально улучшает повторяемость работы, особенно в моменты коммутации нагрузок.

Что учитываем при внедрении в шкаф управления

• Планируем сервис: съёмная конструкция удобна, когда узлы могут демонтироваться блоками, а не по проводнику.
• Поддерживаем читаемость: A/B маркировка помогает при расширениях и при работе по исполнительной документации.
• Держим запас по току и температуре: на клеммах не экономим, так как локальный перегрев часто становится источником деградации.
• Снижаем влияние человеческого фактора: Push-in уменьшает разброс качества монтажа при серийной сборке шкафов.

Если вам нужен клеммник под станцию NX с упором на обслуживаемость и стабильность контактов, закладывайте NX-TBC082 и согласуем схему расключки и заземления под ваш шкаф.
