Когда в шкафу управления мало места, а по объекту разбросаны Pt100 на длинных трассах, типовая проблема одна и та же: температура начинает плавать из-за сопротивления проводов, наводок и нестабильной обработки в CPU. В таких задачах мы ставим NX-TS2202 модуль температурного ввода OMRON как локальный измерительный узел серии NX, который держит точность на реальном монтаже и не превращает диагностику в гадание.
OMRON NX-TS2202 в контуре термостабилизации
Практический сценарий: термостатирование ванны, подогрев трубопровода, печь с несколькими зонами. Датчик Pt100 подключаем 3-проводной схемой, заводим на модуль, а дальше в контроллер уходит уже цифра по NX I/O Bus. Важно, что преобразование выполняется быстро - 10 мс на модуль - и это заметно именно в динамике: ПИД-регулятор получает более свежие данные, уменьшается перерегулирование и проще удержать узкое окно по температуре при скачках нагрузки.
Отдельно полезна независимая обработка сигналов. На практике это означает меньше сюрпризов при загрузке CPU: даже если контроллер занят обменом по сети или сложной логикой, измерение температуры не начинает запаздывать ступеньками, что часто и дает дрожание значения в трендах.
Модуль температурного ввода NX-TS2202 OMRON и точность на длинных линиях
На объектах с удаленными датчиками критичен вклад сопротивления кабеля. У NX-TS2202 нормировано влияние сопротивления проводов - до 0.06°C/Ом (и оговорен предел по суммарному сопротивлению линии). Это не абстрактная цифра: когда тянем Pt100 на десятки метров через клеммники, муфты и распределительные коробки, добавочные омы превращаются в систематическую ошибку. В результате оператор видит вроде бы стабильную температуру, но фактически уставка выбрана неверно. Здесь 3-проводная схема и предсказуемое влияние проводов упрощают ввод в эксплуатацию: мы быстрее сводим показания с эталонным термометром и фиксируем коррекцию на месте.
Разрешение преобразования до 0.01°C и 17-битная разрядность - это не про то, чтобы рисовать красивую дробь в SCADA. В реальной эксплуатации мелкий шаг квантования помогает на участках с медленной тепловой инерцией (например, термокамеры, сушильные шкафы): тренды становятся информативнее, раньше видны отклонения и деградация процесса, проще настроить алармы по скорости изменения.
Электрика, развязка и стойкость к помехам
В шкафах с частотниками, сварочными источниками, мощными контакторами мы в первую очередь смотрим на изоляцию и помехоустойчивость. В NX-TS2202 питание развязано трансформатором, а сигнальная часть - цифровым изолятором, плюс выполнена развязка каналов относительно шины NX. Это снижает риск заноса помех в измерение и одновременно ограничивает последствия аварий по земле или по питанию.
По импульсным помехам модуль выдерживает 2 кВ по линии питания по IEC 61000-4-4. На практике это дает более спокойную работу без ложных скачков температуры при коммутациях. Требования по сопротивлению изоляции и электрической прочности изоляции тоже важны не на бумаге: они определяют, насколько модуль переживает типовые ошибки монтажа и старение изоляции в щитах с повышенной влажностью.
Монтаж и обслуживание в шкафу

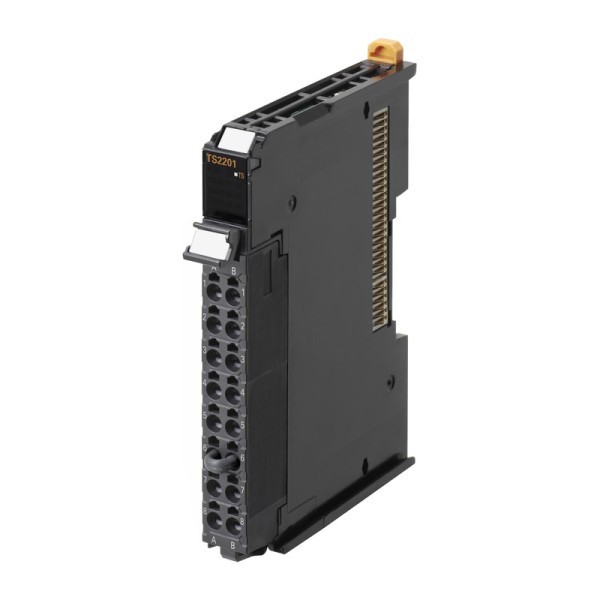

Модуль узкий, под DIN-рейку, с клеммами Push-in и съемной клеммной колодкой. Мы ценим это в сервисе: датчик можно перекинуть или проверить без выкручивания винтов и без риска недотяга/перетяга. Пружинные клеммы стабильнее держат контакт на вибрации и меньше зависят от качества инструмента монтажника.
По механике у NX-TS2202 заявлены вибростойкость и ударостойкость на уровне, достаточном для шкафов на оборудовании с динамикой (насосные станции, компрессорные, транспортные линии). В паре с нормальной организацией заземления (соблюдаем требование по сопротивлению заземления) это заметно снижает долю плавающих неисправностей, когда дефект проявляется только на работающем агрегате.
Ограничения, о которых лучше помнить заранее
После подачи питания закладываем время прогрева 30 минут, если важна метрология. В быстрых пусках можно работать раньше, но контрольные замеры и финальную калибровку корректнее делать после прогрева.
Степень защиты IP20 - это внутренняя установка в шкаф. В пыльных цехах решает компоновка и фильтрация шкафа, а не попытка поставить модуль в неподходящие условия.
Среда без коррозионных газов - практичное требование: сероводород и хлорсодержащие пары ускоряют деградацию контактов клемм и дорожек, после чего начинаются нестабильные показания.
Если нужно аккуратно снять температуру с Pt100, не потерять точность на трассе и получить предсказуемую динамику для регулирования, берем NX-TS2202 и закладываем его в состав станции NX I/O. Передайте нам схему подключения датчиков и условия монтажа - подберем обвязку по клеммам, заземлению и проверке помех, чтобы узел заработал без доработок на площадке.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов2
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина12 мм
- Тип модуляАналоговый ввод-вывод
- Масса70 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип температурного датчикаPt100 (3-проводный)
- Съёмная клеммная колодкаПоддерживается
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования0.01°C макс.
- Тип изделияМодуль температурного ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода1
- Потребление модуля с CPU1.15 Вт, макс.
- Потребление модуля с шинным интерфейсом0.75 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм)
- Обработка сигналовНезависимый цикл
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — цифровой изолятор
- Разрядность аналогового входа17 бит
- Тип входной цепиОднополярный
- Время преобразования на модуль10 мс
- Диапазон преобразования входа±20°C от входного диапазона
- Время преобразования10 мс/модуль
- Развязка каналовМежду каналами и шиной NX
- Тип температурных датчиковPt100
- Измерительный ток датчикаОколо 0.25 мА
- Влияние сопротивления проводов0.06°C/Ω макс. (также 20 Ом макс.)
- Время прогрева30 мин
