Когда в шкафу управления нужно снять температуру с нескольких точек, типовая ошибка - поставить разнородные преобразователи, собрать землю как получится и потом неделями ловить дрейф, наводки и ложные обрывы. В таких узлах мы обычно сразу закладываем модульный ввод термопар с нормальной развязкой и стабильной обработкой, чтобы измерение оставалось измерением даже рядом с частотниками, контакторами и сваркой.
OMRON NX-TS3101 модуль температурного ввода в реальной эксплуатации

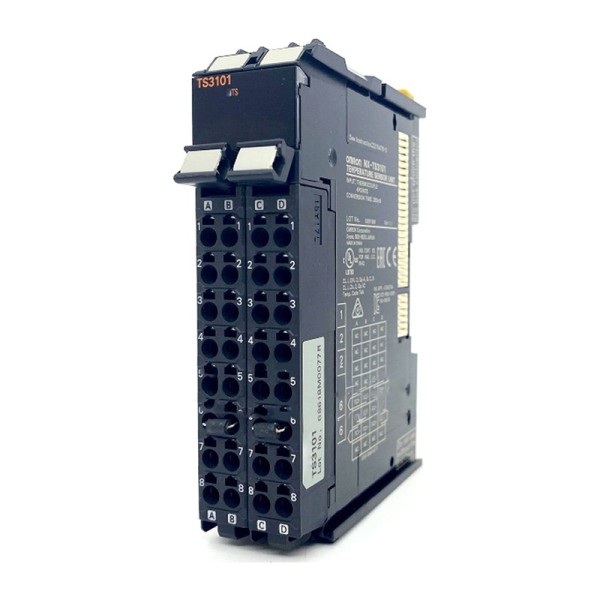

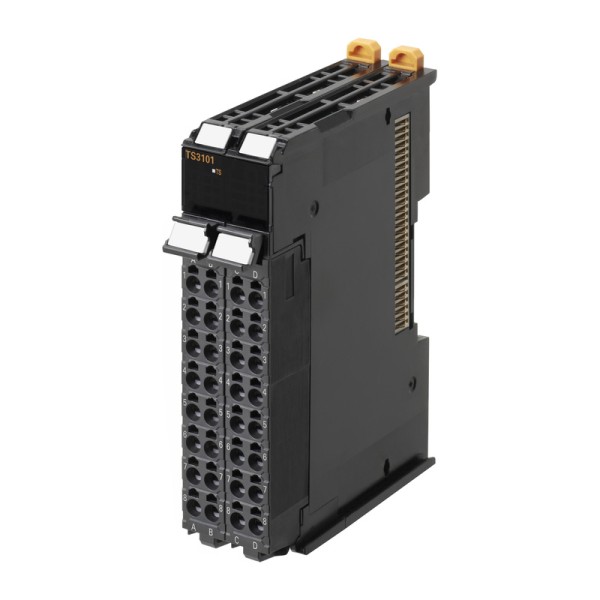

OMRON NX-TS3101 - это 4-канальный модуль температурного ввода серии NX под NX I/O Bus, рассчитанный на промышленную среду: вибрации, импульсные помехи, плотную компоновку и обслуживание без перекоммутации половины шкафа. Для нас здесь важна не только совместимость по шине, а то, как модуль ведет себя на объекте: насколько предсказуемо держит точность, как диагностирует неисправности цепи и насколько удобно его обслуживать в смене.
Из практики: на термопарах основная проблема не в том, чтобы получить число в градусах, а в том, чтобы это число было сопоставимо между каналами и не плавало при включении нагрузки. В NX-TS3101 это решается комбинацией дифференциальной входной схемы, развязки по каналам/шине и корректной компенсации холодного спая. Погрешность CJC в пределах ±1.2°C - это не абстрактная цифра, а разница между стабильной технологией и постоянными подстройками уставок, особенно на низких температурах и при перепадах в шкафу.
NX-TS3101 OMRON: зачем нужны 14 бит и 0.1°C в шкафу, а не в паспорте
Разрядность 14 бит и разрешение до 0.1°C полезны не только для красивых трендов. На практике это дает нормальную наблюдаемость процесса: легче увидеть ранние признаки деградации нагревателя, залипание клапана пара или разницу между зонами, когда она еще не ушла в аварийный диапазон. В термообработке, экструзии, термопластавтоматах и сушильных камерах такие мелкие отклонения часто позволяют вмешаться раньше, чем продукт уйдет в брак.
Отдельно отметим время преобразования 250 мс на модуль. Это адекватный компромисс между обновлением и фильтрацией. Для инерционных объектов (печи, ванны, реакторы) этого достаточно, при этом снижается вероятность дерганых показаний из-за электромагнитной обстановки. Если же объект быстрый (тонкий нагреватель, малый объем, быстрый воздух), мы обычно дополнительно настраиваем обработку в контроллере, но база в виде стабильного ввода остается критичной.
Подключение и обслуживание: пружинные клеммы и съемная колодка
Ввод выполнен на безвинтовых пружинных клеммах Push-in, колодка съемная. В эксплуатации это экономит время на регламенте и снижает риск плохого контакта после вибраций. Для термопар контакт - половина измерения: лишняя переходная термо-ЭДС на окисленной скрутке может дать ошибку, которую потом пытаются компенсировать софтом. С пружинным зажимом проще держать повторяемое качество коммутации, особенно когда шкаф обслуживают разные смены.
- Быстрая замена модуля без перекоммутации полевых проводов за счет съемной клеммной колодки.
- Удобная раскладка проводников при высокой плотности монтажа (ширина 24 мм) без потери обслуживаемости.
- Меньше отказов из-за ослабления винтовых зажимов при циклических нагревах и вибрации.
Помехоустойчивость, развязка и диагностика цепи термопары
По помехоустойчивости модуль рассчитан на жесткие импульсные воздействия по питанию (IEC 61000-4-4, до 2 кВ). В шкафах, где рядом работают пускатели, сервоприводы и импульсные БП, это напрямую влияет на количество паразитных выбросов в показаниях и на стабильность обмена по NX I/O Bus.
Развязка сигналов реализована через оптопары, питание - через трансформатор, плюс есть развязка каналов относительно шины NX. Для нас это означает меньше сюрпризов по земляным петлям и меньше шансов получить наводку, которая маскируется под реальный нагрев. На длинных трассах термопар (например, от печи до шкафа 20-40 м) развязка часто решает больше, чем любые программные фильтры.
Полезная эксплуатационная мелочь - обнаружение обрыва входа током порядка 0.1 μA. Это позволяет отлавливать не только полный разрыв, но и деградацию контакта, когда цепь начинает периодически пропадать. В техпроцессах с ответственным нагревом (пайка, термоусадка, формование) такая диагностика снижает риск работы вслепую по ложной температуре.
Типовые применения и что мы обычно учитываем при проектировании
NX-TS3101 закрывает большинство задач по термопарам: зоны нагрева на экструдере, многоточечный контроль в печи, контроль температуры пресс-форм, мониторинг подшипниковых узлов и корпусов, где важна вибростойкость. Модуль нормально переносит механические воздействия, что актуально для линий с ударными нагрузками и для шкафов, стоящих на раме оборудования, а не на стене.
- В печах - получаем сопоставимые тренды по зонам и меньше ложных аварий от наводок при коммутации мощных нагрузок.
- В термопластавтоматах - проще обслуживать: сняли клеммник, заменили модуль, вернули клеммник без перетяжки жил.
- На вибронагруженных установках - меньше отказов по контактам и меньше дрейфа из-за плохих соединений.
Если вам нужно закрыть задачу термопар в NX-архитектуре с нормальной развязкой, диагностикой и обслуживаемостью, закладывайте NX-TS3101 в состав станции ввода-вывода и согласуем схему подключения и экранирования под вашу реальную электромагнитную обстановку.
Передайте нам перечень датчиков и длины линий - подберем корректную конфигурацию и подготовим рекомендации по монтажу в шкафу.
- Температура хранения−25…+70 °C
- СерияNX
- Количество аналоговых входов4
- Высота100 мм
- Глубина71 мм
- Максимальная высота эксплуатации2000
- МонтажНа DIN-рейке в шкафу управления
- Рабочая температура0…+55 °c
- Степень защитыIP20
- Ширина24 мм
- Тип модуляАналоговый ввод-вывод
- Масса140 кг
- Степень загрязнения2 или ниже
- Вибростойкость5…8,4 Гц: амплитуда 3,5 мм; 8,4…150 Гц: 9,8 м/с²; 100 мин по каждой оси
- Ударостойкость147 м/с²; по 3 удара по каждой оси
- Сопротивление заземления100 Ом
- Категория перенапряженияII
- Тип температурного датчикаK, J, T, E, L, U, N, R, S, B, ВтRe5-26, PLII
- Съёмная клеммная колодкаПоддерживается
- Входное сопротивление20 кОм мин. кОм
- Сопротивление изоляцииНе менее 20 МОм при 100 В DC, между изолированными цепями
- Разрешение преобразования0.1°C макс.
- Тип изделияМодуль температурного ввода
- Рабочая влажность10…95, без конденсации и обледенения %
- Среда эксплуатацииБез коррозионных газов
- Помехоустойчивость2 кВ по линии питания; IEC 61000-4-4
- Тип шины ввода-выводаNX I/O Bus
- Подключение ввода-выводаБезвинтовые пружинные клеммы Push-in
- Количество разъёмов ввода-вывода2
- Потребление модуля с CPU1.75 Вт, макс.
- Потребление модуля с шинным интерфейсом1.3 Вт, макс.
- Внешние клеммыПружинная безвинтовая колодка (16 клемм x 2)
- Обработка сигналовНезависимый цикл
- Электрическая прочность изоляции510 В АC в течение 1 мин; ток утечки не более 5 мА
- Гальваническая развязкаПитание — трансформатор; сигналы — оптопара
- Разрядность аналогового входа14 бит
- Тип входной цепиДифференциальный
- Время преобразования на модуль250 мс
- Диапазон преобразования входа±20°C от входного диапазона
- Предельно допустимый входной сигнал±130 мВ
- Время преобразования250 мс/модуль
- Развязка каналовМежду каналами и шиной NX
- Тип температурных датчиковB, C (WRe5-26), E, J, K, L, N, P (PLII), R, S, T, U
- Время прогрева30 мин
- Погрешность компенсации холодного спая±1.2°C
- Ток обнаружения обрыва входаОколо 0.1μA
